门禁刷卡密码键盘终端三维结构

　　该终端属于出入口控制场景中的前端识别与操作设备，常见于办公区、实验室、设备机房、厂区通道、仓储门岗以及需要权限隔离的公共建筑入口。设备将非接触卡读取、密码输入、状态提示和本地交互集中在同一面板内，安装后可作为门禁系统的人机界面，承担身份凭证采集、开门指令触发、操作反馈和异常提示等任务。

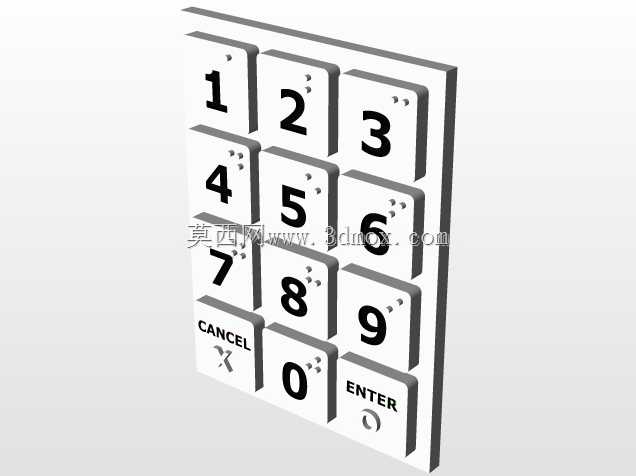

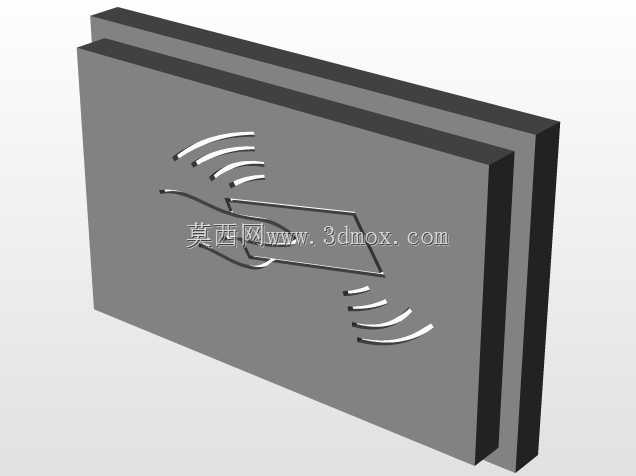

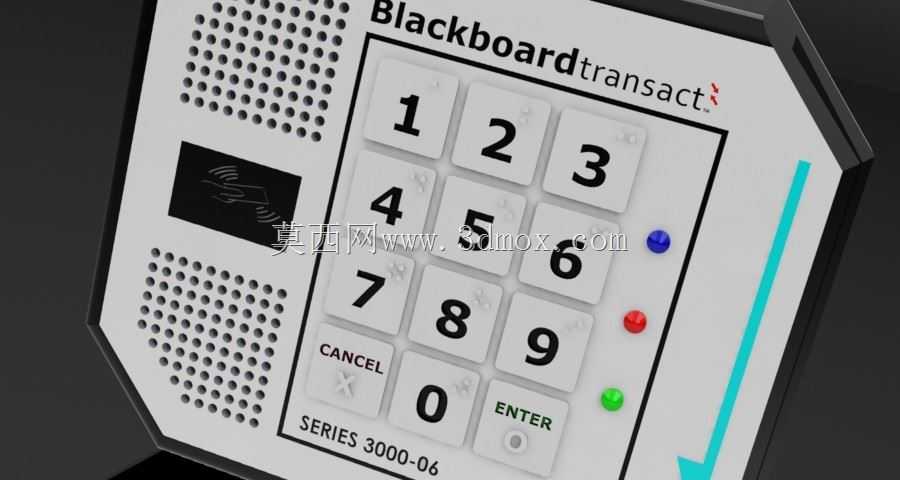

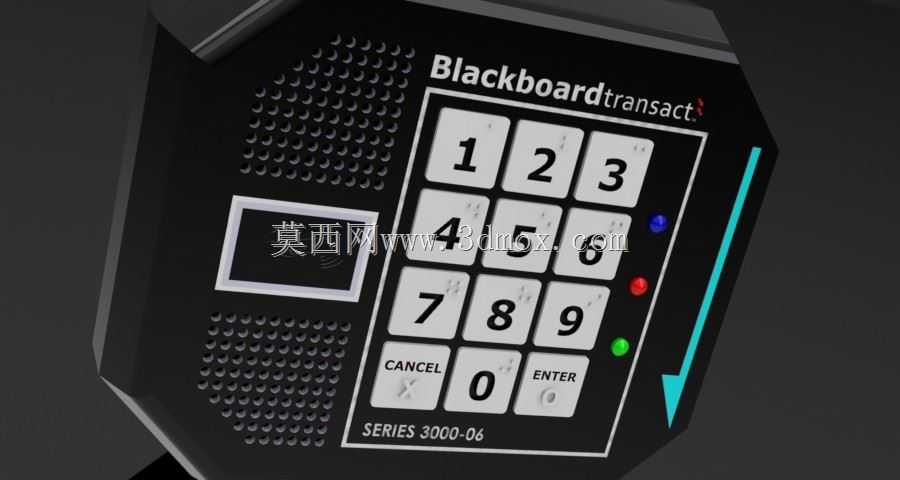

　　从结构布置看，正面以矩阵按键为核心操作区，数字键按三列四行排列，0键位于下方居中，取消与确认功能分别布置在底部两侧，符合使用者在站立状态下快速输入的习惯。按键区上方设置独立读卡窗口，卡片靠近时无需插拔，能够减少机械接触磨损。面板右侧布置蓝、红、绿三色指示灯，可分别对应待机、拒绝或故障、验证通过等状态；侧边竖向导视条与箭头造型强化刷卡方向，使首次使用者也能快速判断卡片靠近区域。

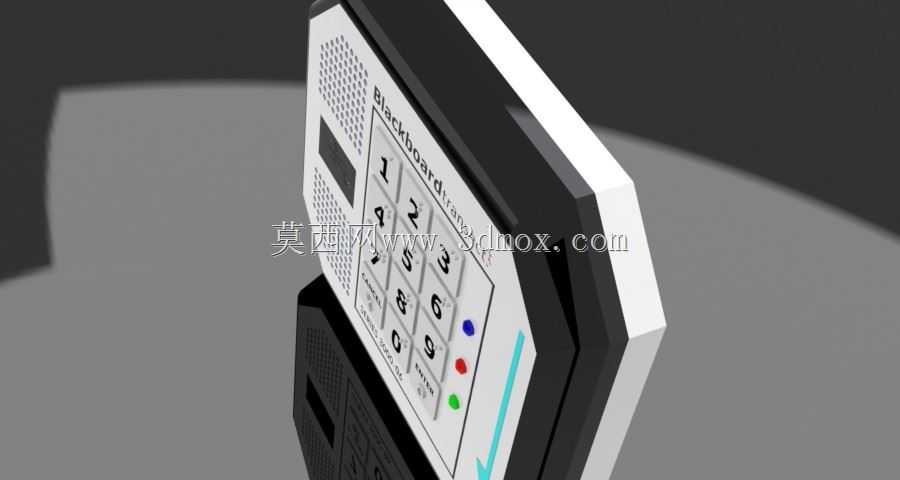

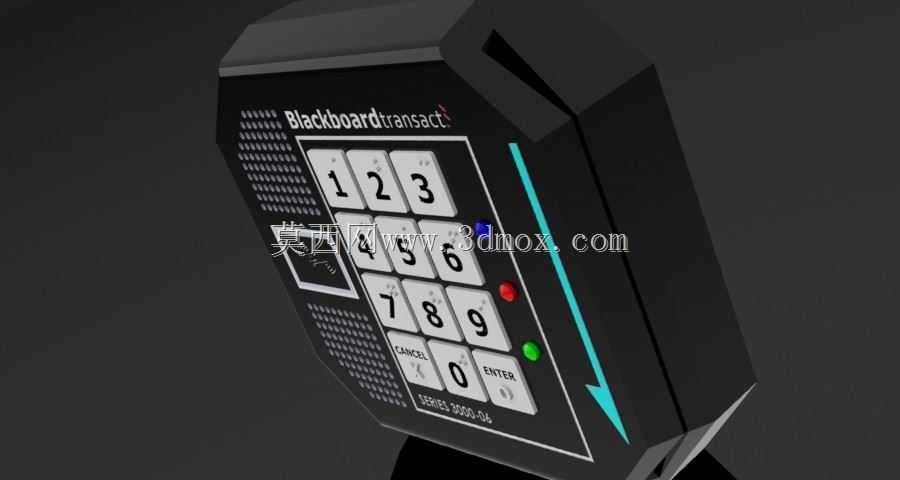

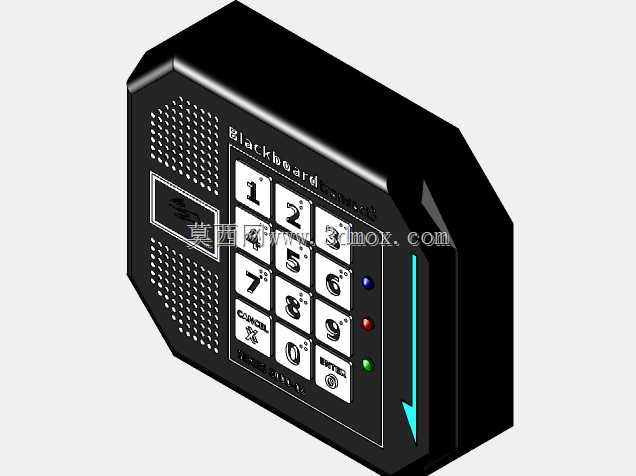

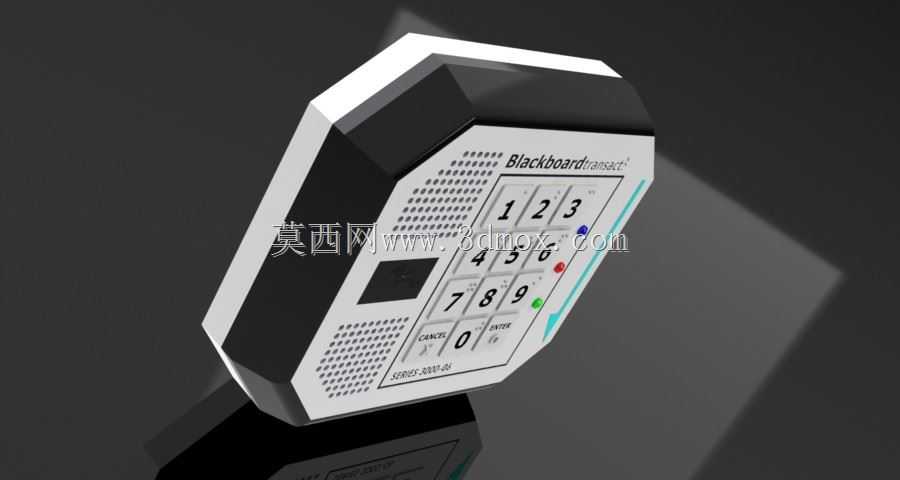

　　外壳采用近似多边形的紧凑造型，正面略微倾斜，适合壁挂在墙面或门框旁。上、下区域设置密集透声/通风孔阵，既可为内部蜂鸣器提供声音传播通道，也能在密闭外壳内形成热交换与防尘平衡。前面板按键字符区域采用浅色键帽配深色底框，数字与功能文字对比明显；读卡窗口周围保留独立边框，便于后期更换标识片或维护感应模块。整机外轮廓没有突出的尖锐操作件，人员频繁经过时不易发生磕碰，也适合嵌入立柱、闸机或自助设备侧板。

　　建模时需要重点控制面板与内部元件的层级关系。按键并非简单贴图，应保留键帽、按键间隙、底壳开孔和内部轻触开关的装配逻辑；每个键帽在面板上的定位间距、行程空间和防误触间距都要体现。读卡窗口下方需预留感应线圈及电路板安装区域，窗口材料应按非金属透波面理解，不能与金属外壳混成同一实体。指示灯位置要对应内部LED与导光柱，灯罩、壳体孔位和电路板灯位之间需保持同轴关系，避免装配后光线偏移。

　　安装边界方面，这类壁挂终端背面通常需要预留底盒、挂板或螺柱空间。三维布局时不能只关注正面外观，还要在壳体后部留出主控板、接线端子、蜂鸣器、接插件和线缆弯折半径。设备四周应保留手指操作和卡片挥动空间，尤其读卡区前方不能被金属门框、装饰条或其他射频遮挡物覆盖。底部与侧面应考虑防水胶圈、出线孔和螺钉隐藏位置，使成品在公共区域使用时具备较好的防护性与维护可达性。

　　功能设计上，键盘输入与刷卡识别形成两种验证路径：使用者可通过卡片快速通行，也可在卡片遗忘或权限临时变更时输入密码。取消键用于清除误输入，确认键用于提交信息，蜂鸣器与指示灯共同提供反馈，减少人员在门口停留时间。面板上的系列标识区域可作为型号铭牌位置，结构工程师在细化时可将铭牌、丝印和透明视窗拆分为独立零件，方便不同项目复用同一套壳体。

　　该模型对结构设计的价值在于完整呈现了安防门禁终端从外部人机界面到内部安装约束的关系。进行同类产品开发时，可据此检查按键排布、读卡距离、指示灯可视角度、壁挂高度、线缆接入方向以及外壳防护结构；在整机装配验证中，也可利用该模型评估面板与后盖的分模线、螺钉柱位置、PCB固定方式和维修拆卸顺序，从而降低样机阶段反复开孔、干涉和返工的概率。
