家用燃气通路控制黄铜煤气阀结构设计

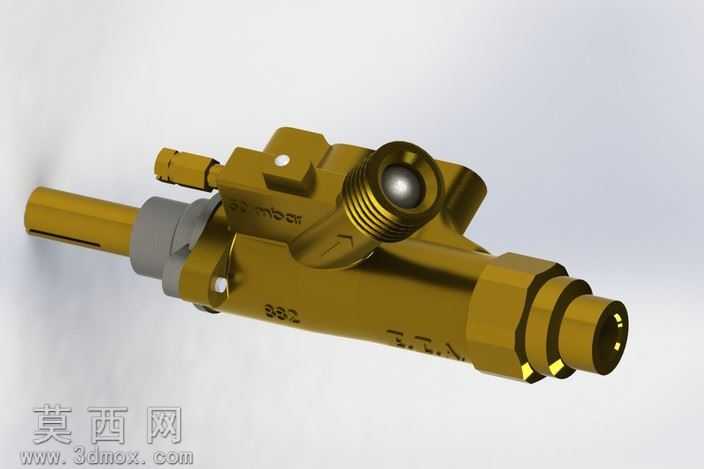

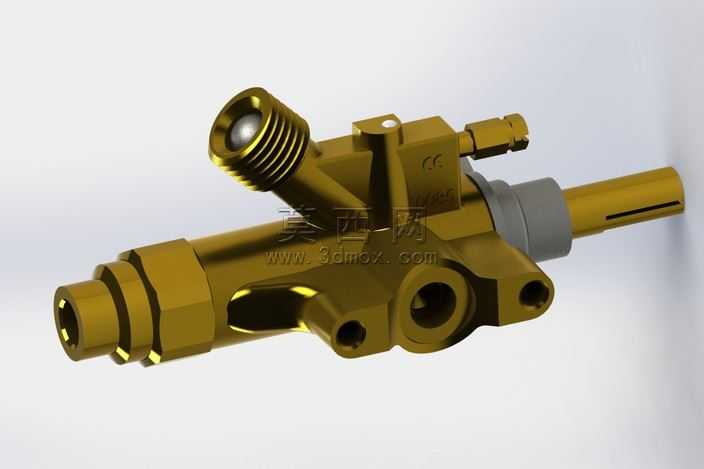

本作品为家用燃气系统专用的通路控制煤气阀三维建模成果，建模阶段围绕民用燃气配件的安全合规要求展开，首先梳理煤气阀的核心功能逻辑：需实现燃气通路的启闭控制、进气端与气源管路的密封对接、出气端与燃气灶具的适配连接，同时兼顾手动操作的便捷性与长期使用的结构可靠性。建模过程中先完成整体结构的比例搭建，将阀体拆分为进气接驳段、核心控制腔、出气接驳段、手动操作端四个独立模块分别建模，再通过装配约束完成整体拼接，确保各部件的同轴度、装配间隙符合民用五金配件的加工公差要求。材质设置阶段针对阀体主体选用黄铜材质，调整材质球的金属度、粗糙度参数还原黄铜构件的哑光金属质感，对接部位的密封件选用灰色硬质橡胶材质，通过调整漫反射颜色、高光参数区分金属与非金属部件的视觉差异，操作端的金属球头部件额外添加轻微的反光效果，还原机加工金属表面的细腻光泽。结构设计上充分考虑实际使用场景，进气端设计加长接驳管结构，适配墙面预埋的燃气管道安装需求，管身预留定位卡槽方便安装时的卡位固定；核心控制腔外部做加强筋结构提升阀体抗形变能力，表面模压参数标识区域做轻微凹陷处理，还原实际产品的标识刻印效果；出气端设计多阶阶梯式接驳结构，适配不同管径的燃气软管，端部做倒角处理避免安装时割伤软管；手动操作端采用球头式旋钮结构，增大手部接触面积提升操作手感，旋钮与阀体衔接处做密封槽结构，预留密封件安装位避免燃气泄漏。渲染阶段采用柔和的均匀布光方案，避免强光在黄铜表面形成过曝反光，多角度展示阀体的外部结构细节，同时通过剖面视角的渲染预留（虽未展示剖面但建模时已完成内部流道搭建），可直观呈现燃气在阀体内的流通路径，整体模型严格按照50mbar工作压力的民用煤气阀实际尺寸1:1还原，所有结构细节均参考市售成熟产品的设计方案，可直接用于燃气配件的结构演示、安装教学或产品改型设计参考。
