四英寸对夹式单向阀结构设计模型

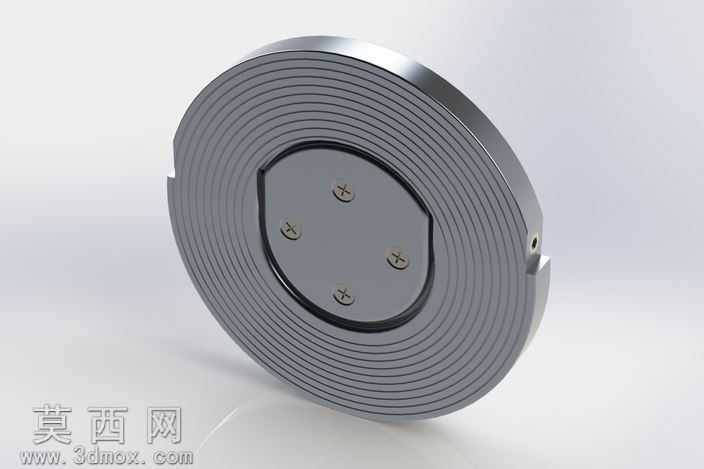

本模型为四英寸规格对夹式单向阀的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据单向阀的公称通径、对夹安装尺寸标准绘制阀体外轮廓草图，通过旋转凸台命令生成带多层环形密封槽的圆盘式阀体基体，在外缘对称位置切削出安装定位缺口，同时在阀体侧部加工出用于定位销装配的小孔结构。阀瓣密封组件部分，先绘制类三角形的阀瓣安装座轮廓，拉伸生成密封座基体后，在其表面均匀布置四个十字槽紧固螺钉的安装孔，通过装配约束将螺钉与安装孔完成同轴、重合配合，还原阀瓣密封组件的紧固结构。渲染阶段采用金属材质体系，阀体部分赋予抛光不锈钢材质，调整反射粗糙度参数模拟金属机加工后的细腻哑光质感，密封座区域赋予深灰色硬质橡胶材质，调低反光度凸显密封件的非金属属性，紧固螺钉采用镀锌钢材质，添加轻微的倒角高光效果强化零件细节。整体结构设计围绕单向流通、反向截止的核心功能展开，对夹式的薄型圆盘结构适配管道法兰间的紧凑安装场景，外缘的多层环形槽用于嵌入密封垫片，提升与管道法兰连接时的密封性能，侧部的定位销孔用于安装时与法兰的对位固定，避免阀门在管道压力波动下发生移位。阀瓣组件采用中心对称布置的紧固结构，保证阀瓣启闭过程中的受力均匀，减少介质流动时的结构震颤，同时类三角形的密封座轮廓在保证密封面积的前提下，尽可能降低阀门开启时的流阻，适配大口径管道的介质输送需求。建模过程中对所有配合面均做了公差适配的特征预留，密封槽的深度、宽度尺寸均参照行业密封件标准设定，安装孔的位置度公差通过草图几何约束保证，确保模型可直接导出工程图用于生产加工参考，渲染输出的效果图清晰呈现了阀门的外观细节与结构层次，直观展示产品的设计形态。
