BSP标准异径变径管道套接接头组

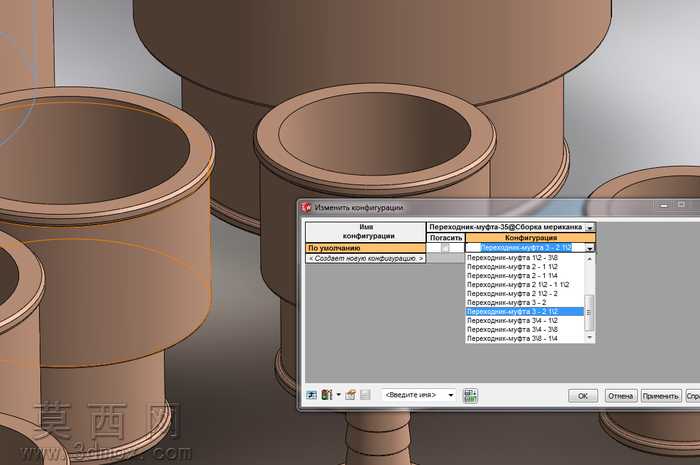

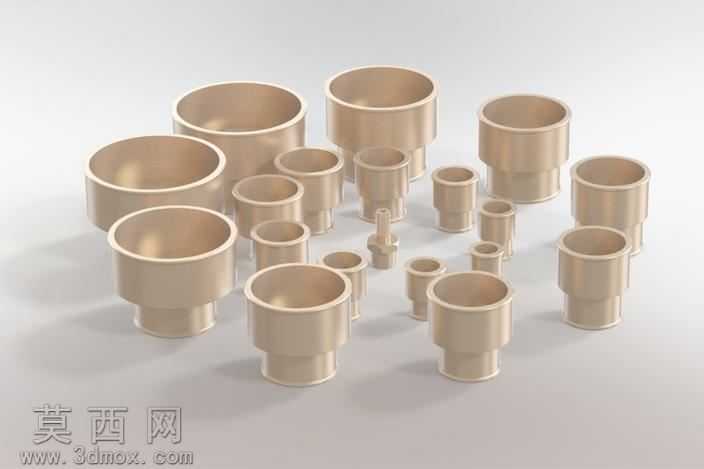

本套接头模型采用参数化建模思路完成，首先梳理BSP英制管螺纹对应的管径规格序列，覆盖从3/8英寸到3英寸区间内的常用异径转接需求，建模初期先建立单款接头的基础特征：以两端不同公称通径的圆柱段为基体，衔接处做平滑过渡的锥台结构，避免管路流体输送时出现突兀的截面变化造成压损，同时在两端接口处预留标准管螺纹的装配余量，内壁做等壁厚处理，保证模型和实际加工件的结构一致性。完成单款基础模型后，通过配置表功能批量生成全系列规格，每款接头的尺寸参数严格对应BSP标准的管径公差，不同规格的接头高度、外径、壁厚随通径变化做等比例适配，保证整个系列的设计风格统一，装配逻辑一致。材质渲染阶段选用常见的铜质水暖接头材质，调整金属粗糙度、反射参数模拟铸铜件的哑光金属质感，打光采用柔和的侧上方主光搭配补光，清晰呈现每款接头的轮廓结构和过渡曲面细节，避免阴影遮挡接口特征。结构设计上充分考虑实际使用场景，套接段的长度满足管路装配时的插入深度要求，外壁无多余凸起结构，适配狭小空间内的管路布局需求，所有规格的接头均采用同轴设计，保证装配后管路的同心度，避免出现管路偏斜造成的密封失效问题。建模过程中对每一个特征做参数化关联，后续如果需要调整通径规格、壁厚参数，只需要修改对应配置的参数即可快速生成新的接头模型，无需重复绘制基础特征，大幅提升同系列零件的建模效率，模型的细节还原度高，可直接用于管路装配仿真、产品展示、工程出图等场景。
