手动台式绞肉加工器具结构设计

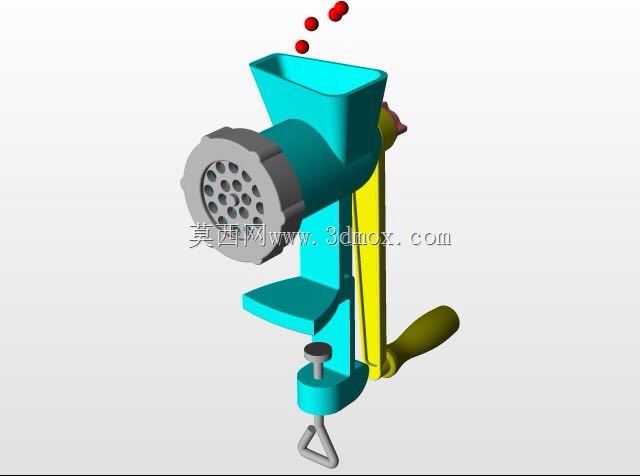

　　这款手动绞肉器具的三维结构，完全围绕小型餐饮场景、家庭日常食材处理的实际需求搭建，没有冗余的装饰性结构，所有部件的尺寸设定都贴合日常操作的人机边界。从安装边界来看，底部的夹装结构预留了适配常规厨房操作台厚度的夹持行程，夹装螺杆的行程覆盖20mm到50mm厚度的台板，安装时不需要额外打孔固定，旋转底部的T型压紧旋钮就能将整机牢牢锁在台面上，操作时不会因为摇臂施力出现整机偏移的问题，夹装接触位置的垫片做了加宽处理，避免夹紧时损伤台面饰面。

　　从功能特性上看，进料斗采用大倾角的敞口设计，进料口的最小口径控制在60mm，刚好能放入切分后的块状肉类，不会出现食材卡滞在进料口的情况，进料通道内部做了顺滑的圆弧过渡，没有直角死角，食材推送过程中不会出现积料残留。螺旋输送轴的螺距从进料端到出料端逐步收窄，推送过程中逐步对食材形成挤压力，保证进入刀组位置的食材压力稳定，不会因为进料量波动出现出料松散的问题。前端的出肉孔板采用快拆结构，旋转前端的锁紧环就能更换不同孔径的孔板，适配粗绞、细绞不同的加工需求，孔板和十字切刀的贴合面做了平面度公差控制，保证切刀转动时和孔板端面完全贴合，避免出现肉类被挤压撕扯而非切断的情况，减少加工过程中的肉汁流失。

　　摇臂的转动轴线和螺旋输送轴的轴线做了同轴度约束，摇臂的握持位置距离转动轴线的力臂长度设定为120mm，成年人单手握持摇动手柄时，不需要施加过大的腕部力量就能完成绞制操作，手柄位置做了圆弧过渡，长时间操作不会硌手。整机的支撑立板将进料筒的高度抬升到距离台面180mm的位置，出料口下方预留了足够的容器放置空间，常规口径的料碗、餐盘都能直接放在出料口下方承接加工好的食材，不需要额外垫高容器。

　　设计思路上完全优先考虑易清洁、易拆装的使用需求，所有接触食材的部件都能无工具拆解，螺旋轴、切刀、孔板、进料筒都能单独拆分冲洗，部件之间的连接没有复杂的卡扣结构，不会在缝隙位置残留食材残渣，符合食品接触器具的卫生要求。整机的传动结构没有额外的齿轮减速组，依靠摇臂直接驱动螺旋轴转动，结构故障率极低，日常使用不需要额外加注润滑油维护，连接位置的销轴采用不锈钢材质，长期接触潮湿食材也不会出现锈蚀卡滞的问题。

　　从实际应用场景来看，除了常规的肉类绞制，更换对应孔板后还能完成蔬菜切碎、酱料研磨、灌制肠衣等不同的加工需求，适配小型熟食店、家庭厨房、户外露营等没有稳定供电的加工场景，整机重量控制在2kg以内，拆装后可以轻松收纳进橱柜或者户外装备箱，不会占用过多的储物空间。结构设计上所有受力位置都做了加厚处理，摇臂和主轴的连接位置采用扁位传动，相比销钉连接能承受更大的扭转力矩，绞制带少量筋腱的肉类时也不会出现传动部件打滑或者断裂的问题。进料筒和机身立板的连接位置做了加强筋结构，抵消摇臂施力时产生的侧向弯矩，长期使用也不会出现进料筒歪斜、连接位置开裂的问题。
