车床用球面车削加工工装夹具结构

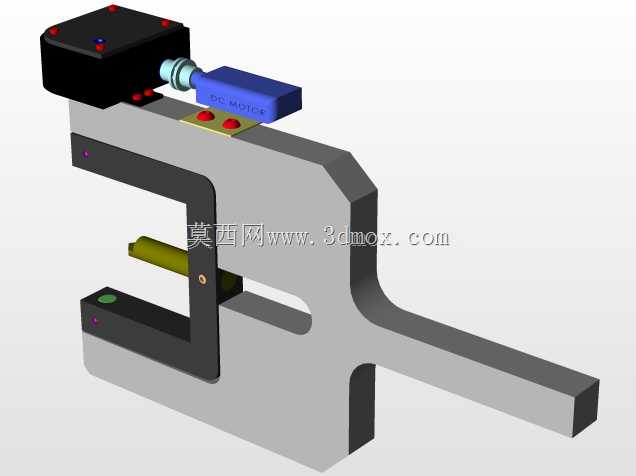

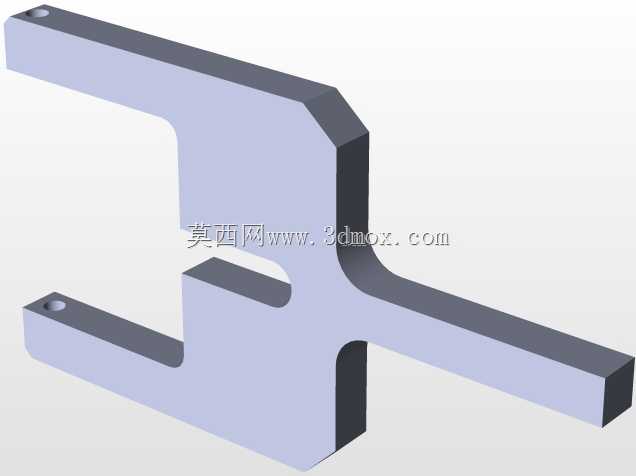

　　这套球面加工工装主要适配普通卧式车床的刀架安装位，用于在车削工序中一次性完成回转类零件端部球面轮廓的成型加工，无需额外购置专用球面车床或定制成型车刀，在中小批量机加工车间、五金零件修配场景中应用十分广泛。日常加工中遇到带球面的阀杆、球头销、万向节零件、装饰球形端头时，普通车床依靠手动走刀很难保证球面的轮廓度，容易出现椭圆、棱面、表面粗糙度不达标的问题，这套工装通过自身的回转进给结构，将刀架的直线进给转化为绕球心的圆弧进给，只要提前调整好刀尖到回转中心的距离，就能稳定加工出符合轮廓要求的球面。从结构设计来看，工装主体采用分体式框架结构，底部设置与车床刀架匹配的装夹基面，可直接通过刀架压板固定在中拖板上，不需要对车床本身做任何改造，

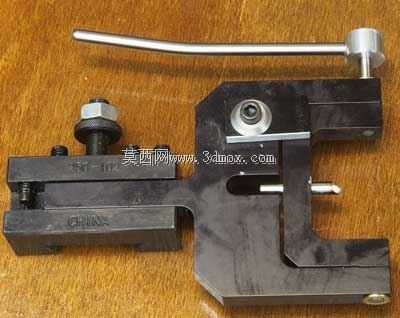

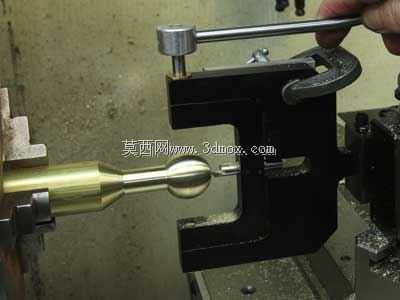

　　安装时只需找正工装回转中心与车床主轴中心等高，误差控制在0.02mm以内即可满足加工精度要求。工装的回转臂上设置可调节的刀座安装位，刀座可沿回转臂的滑槽做径向调整，以此适配不同半径的球面加工需求，调整范围覆盖R3到R25的常用球面尺寸，调整到位后通过内六角螺钉锁紧刀座，避免切削过程中出现位移。工装的进给端设置方榫接口，可配套普通车床的尾座套筒或者加装手动进给手柄，推动回转臂绕固定转轴做圆弧摆动，刀尖的运动轨迹严格以工装转轴中心为圆心，只要工件的球心与工装转轴中心重合，加工出的球面轮廓度就能稳定控制在0.05mm以内。考虑到实际切削中的排屑问题，工装框架在靠近工件的一侧做了开放式缺口设计，加工过程中铁屑可以直接顺着缺口排出，

　　不会堆积在工装内部卡滞回转结构；转轴部分采用铜套配合的滑动摩擦结构，日常维护只需定期加注润滑脂，就能保证回转的顺畅度，避免进给时出现爬行导致球面表面出现振纹。安装边界方面，工装整体宽度不超过120mm，装夹在刀架上不会与卡盘、尾座产生干涉，加工最长外伸球面零件时，工件伸出卡盘的长度控制在80mm以内即可避免颤振；针对不同材质的工件，可通过调整进给手柄的转动速度控制走刀量，加工钢件时配合切削液使用，球面表面粗糙度可达Ra1.6，加工铜、铝等软金属时可适当提高进给速度，加工效率相比手动赶球面提升3倍以上，且成品一致性远高于手动操作。这套结构的设计核心是用最简的机械结构实现圆弧轨迹的输出，没有复杂的传动零件，制造成本低，维修方便，

　　非常适合小型机加工企业做球面类零件的批量加工，也可用于维修车间的单件修配作业，解决普通车床无法高精度加工球面的工艺痛点。在实际使用中，需要注意每次更换加工球面半径时，要先试切一小段端面，测量球面半径后再微调刀座位置，避免尺寸超差；工装的锁紧螺钉要定期检查紧固情况，防止切削受力后刀座移位导致零件报废。
