带电机联轴器的轴流风叶减速传动装置

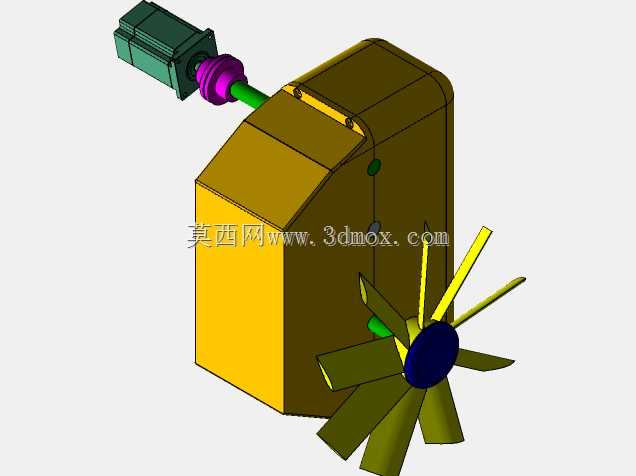

　　这套传动结构的设计初衷，是为小功率风冷式动力输出场景提供紧凑的减速增扭方案，常见于小型农用送风设备、工位局部降温机组、小型物料风送输送装置的动力端，整套结构把动力输入、减速转换、输出做功三个环节整合在同一安装基准上，不需要额外搭建复杂的传动机架，能大幅缩减设备整体的装配空间。从结构布局来看，动力输入侧采用标准卧式伺服安装接口，输入轴通过梅花弹性联轴器和减速箱的高速级连接，这种联轴器的选择是考虑到小型电机运行时的轴向窜动和径向跳动，弹性梅花垫可以吸收大部分启动瞬间的冲击载荷，避免硬连接导致的轴承额外受力，也能补偿安装时少量的同轴度误差，降低现场装配的精度要求，不需要反复打表调整就能达到合格的传动精度。减速箱本体采用一体式折弯焊接壳体，

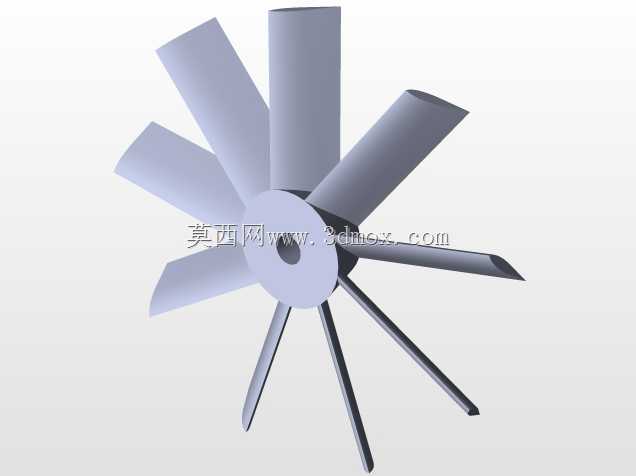

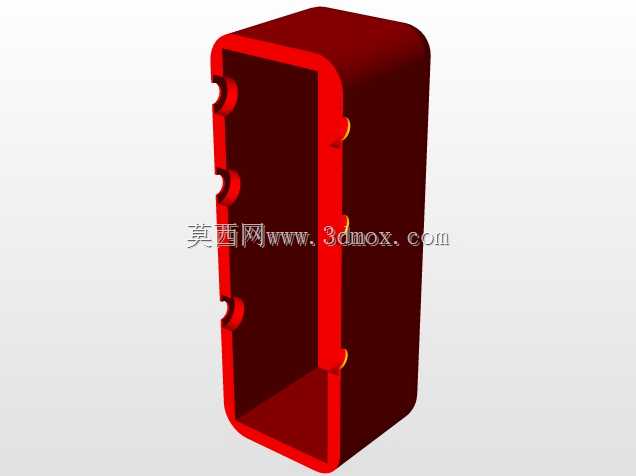

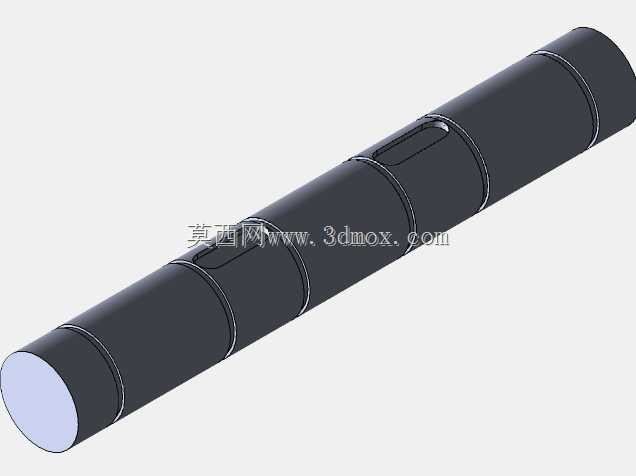

　　箱体的倾斜上盖设计不是单纯的造型处理，而是为了避让输出端风叶旋转时的气流通道，避免箱体结构阻挡进风路径，同时倾斜的顶面可以减少运行时积灰、积水的留存，适合户外或者多粉尘的作业场景。箱体内部的减速级采用平行轴齿轮传动布局，高速级小齿轮和输入轴同轴连接，大齿轮和输出轴过盈配合，传动比设定匹配常规4极电机的输出转速，最终输出轴的转速刚好适配轴流风叶的最佳工作线速度，不会因为转速过高导致风叶叶尖失速，也不会因为转速过低导致风量不足。输出端直接安装多叶片轴流风叶，风叶采用等厚度冲压叶片结构，叶片安装角经过匹配调校，在额定转速下能输出稳定的轴向气流，同时风叶的轮毂和输出轴采用键连接加轴端挡圈的固定方式，能承受高速旋转时的离心力，

　　避免长时间运行出现风叶松动移位的问题。安装边界上，整套装置的重心集中在减速箱箱体位置，箱体底部预留了四个成矩形分布的安装螺栓孔，安装时只需要在配套机架上加工对应位置的通孔，用螺栓紧固即可完成固定，不需要额外做支撑结构；输入侧电机的安装法兰和减速箱输入端面定位止口配合，能保证电机轴和减速箱高速轴的同轴度在允许范围内，现场更换电机时不需要重新调整传动对中，只需要拆卸法兰连接螺栓就能完成电机替换，维护效率很高。从实际使用的角度看，这套结构没有多余的冗余设计，所有外形结构都服务于功能需求：箱体侧面的圆形油位塞刚好对应齿轮箱内部润滑油的额定油位，加注润滑油时不需要额外测量，油液流出即达到标准油量；输出轴伸出端的密封采用骨架油封结构，

　　能避免齿轮油顺着轴渗漏到风叶侧，也能阻挡外部粉尘进入箱体内部磨损齿轮；风叶和箱体之间预留了足够的安全间隙，即使运行中出现风叶轻微的轴向窜动，也不会和箱体发生刮擦碰撞。在结构设计阶段，就充分考虑了不同应用场景的适配性，比如如果用于食品加工车间的送风，只需要更换不锈钢材质的风叶和食品级润滑油，不需要改动整体安装尺寸；如果用于腐蚀性环境的排风，只需要在箱体表面做防腐喷涂处理，内部传动结构完全可以通用。整套传动装置的外形轮廓没有突兀的外凸结构，所有连接螺栓都采用内六角沉头设计，一方面减少气流经过时的风阻，另一方面也避免运行过程中外部杂物勾挂到螺栓头引发故障。输入侧的联轴器外部预留了安装防护罩的接口，用户可以根据现场安全规范加装联轴器防护罩，防止旋转部件卷入杂物或者造成人员伤害，不需要额外在箱体上焊接或者钻孔，直接利用现有螺栓孔就能完成防护罩的固定。
