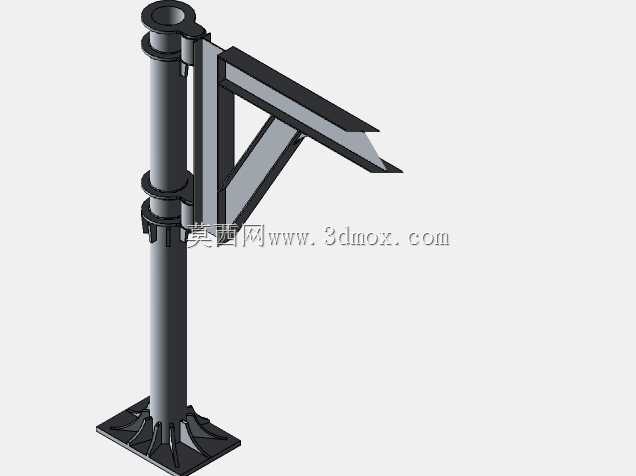

在工业生产线物料承托、户外检测设备搭载、工位辅助工装架设等场景中,这类立式悬臂支撑结构的应用覆盖范围极广,不同于常规的固定式焊接支架,该结构在设计阶段就预留了多维度的调节余量,能够适配不同安装环境下的位置偏移补偿需求。从结构组成来看,底部采用带加强筋的方形安装法兰盘,法兰盘上预留的螺栓孔位可直接与混凝土地面、钢制设备平台或者预制工装台进行刚性连接,加强筋的排布沿着立柱受力方向做放射状延伸,能够抵消悬臂端加载后产生的倾覆力矩,避免立柱根部出现应力集中导致的结构变形。立柱部分采用分段式套接结构,上下两段立柱之间设置有抱紧式锁紧环,松开锁紧环时可调整悬臂整体的安装高度,适配不同高度的作业面需求,锁紧环采用锥面抱紧结构,
锁紧时接触面的正压力能够提供足够的摩擦力,防止悬臂加载后出现下滑偏移。悬臂部分采用三角形桁架式结构,斜向支撑梁连接水平悬臂梁与立柱滑动套,形成稳定的三角形受力体系,相比单梁式悬臂,这种结构在同等材料用量下的抗弯折能力提升40%以上,能够有效降低悬臂端加载后的下挠量。悬臂的末端设计有斜向导向切面,该结构可用于引导带状物料、线缆或者细长工件的输送导向,避免物料在悬臂端部出现卡滞。在安装边界方面,底部法兰盘的安装孔位采用等距环形排布,适配常规的M12膨胀螺栓或者设备平台T型螺栓安装,安装时需保证立柱的垂直度偏差不超过千分之二,否则会加大抱紧环的局部磨损,缩短结构使用寿命。悬臂的水平伸出长度经过受力校核,在额定承重范围内,

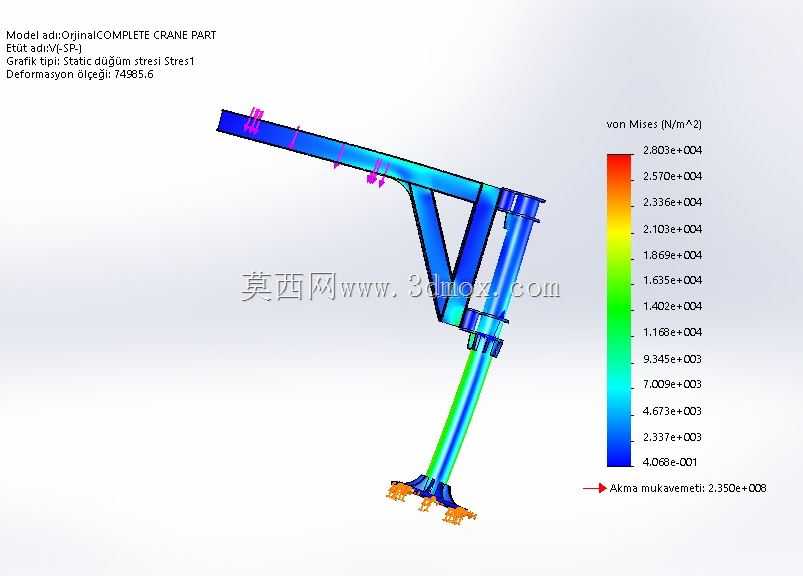

悬臂端的最大下挠量控制在0.5mm以内,满足多数检测设备、工装夹具的安装精度要求。结构的转动副设置在立柱与悬臂连接的滑动套位置,滑动套与立柱之间采用耐磨衬套作为滑动介质,既能够降低高度调节时的滑动阻力,也能减少金属部件直接接触产生的磨损,衬套磨损后可单独更换,降低后期维护成本。在实际选型应用中,这类支架可用于生产线上的气动工具悬挂、检测传感器的位置调整、小型工件的临时承托、户外监控设备的搭载安装等场景,相比定制化的焊接支架,该结构的可调属性能够适配更多变的现场工况,减少现场二次改造的工作量。设计过程中对各连接节点的受力做了有限元校核,在最大额定载荷下,各部件的最大应力均低于材料屈服强度的60%,预留了足够的安全余量,

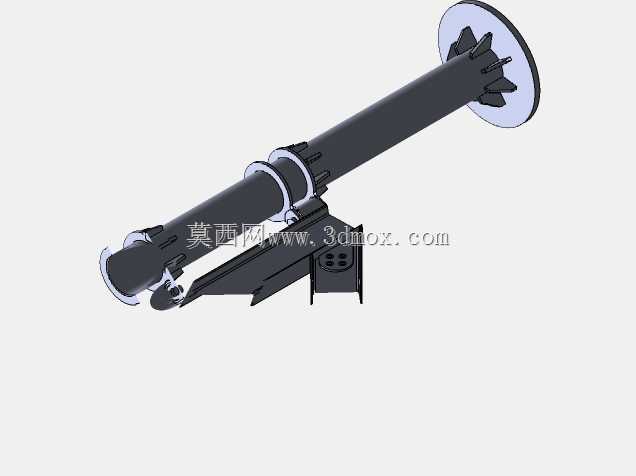

同时整体结构采用模块化设计,各部件均可单独拆解更换,运输时可将悬臂、立柱、底座拆分打包,降低运输体积与成本。表面处理方面,金属部件可根据使用环境选择喷塑、镀锌或者喷漆处理,在潮湿、腐蚀环境下使用时可选用304不锈钢材质加工,进一步提升结构的环境适应能力。
