农用硫磺粉喷施作业设备结构设计

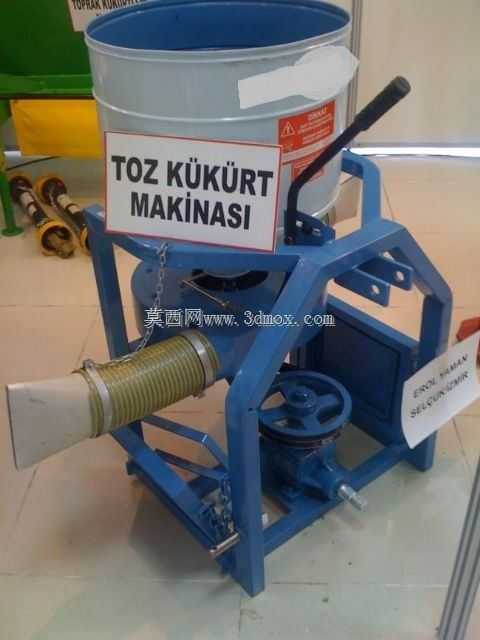

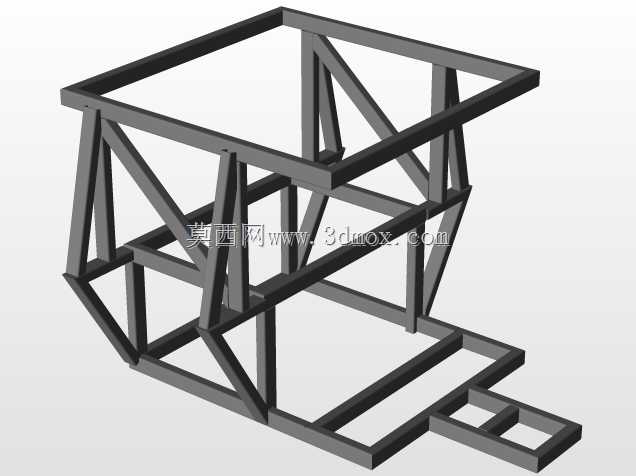

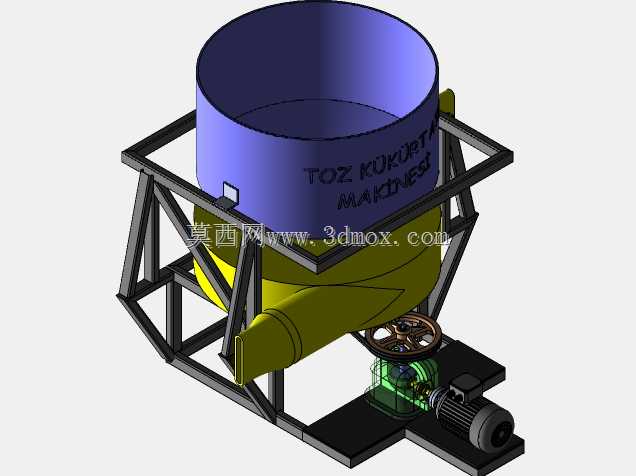

　　这款设备主要面向经济作物种植场景的植保作业需求，针对大田、果园种植过程中硫磺粉消杀、病害防控的作业痛点设计，解决传统人工撒施粉剂不均、作业效率低、人员易吸入粉剂的问题。从结构布局来看，设备采用框架式方管焊接机架作为承载主体，所有功能组件均依托机架完成安装定位，机架底部预留了动力输入接口与带轮安装位，可匹配小型汽油机、电动机等不同动力源，适配丘陵山地、平原大田等不同作业场景的动力配套需求。上部的敞口式圆柱料斗采用大口径进料设计，单次粉剂装填容量可满足1-2亩作业地块的用量需求，料斗内壁做光滑过渡处理，避免硫磺粉这类易吸潮、易架桥的粉剂出现挂壁、下料不畅的问题，料斗下部设置定量送料腔，通过内置的拨料轮控制粉剂下落流量，

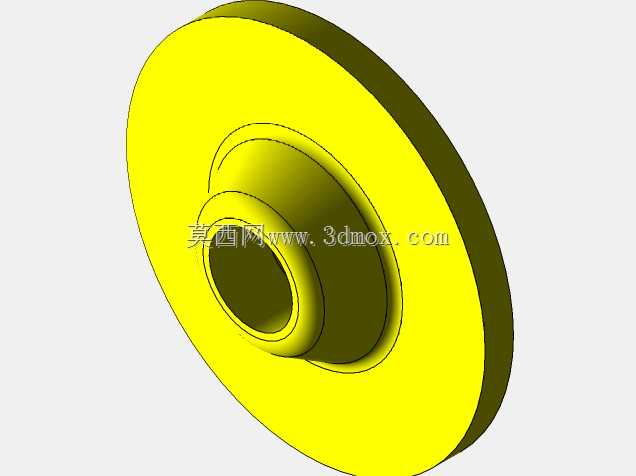

　　可根据作业需求调整拨料轮转速，匹配不同作物的喷施剂量要求。料斗侧部设置的操作手柄用于控制料道通断，作业开始时扳动手柄即可打开下料通道，停机时关闭通道避免粉剂漏洒。设备前部的喷管采用波纹软管加硬质出料口的组合结构，软管段可灵活调整喷施方向，作业人员可根据作物冠层高度、种植行距调整喷口朝向，实现定向喷施，减少粉剂飘散浪费。下部的传动系统采用带轮减速结构，动力输入后通过带轮降速增扭，同时驱动拨料轮与送风组件，送风组件产生的高速气流在料道出口处形成负压，将下落的硫磺粉均匀吹散后沿喷管送出，保证喷出的粉剂雾粒均匀，覆盖作物叶片正反面与茎秆部位。从安装边界来看，机架整体采用对称式布局，重心落在机架几何中心位置，

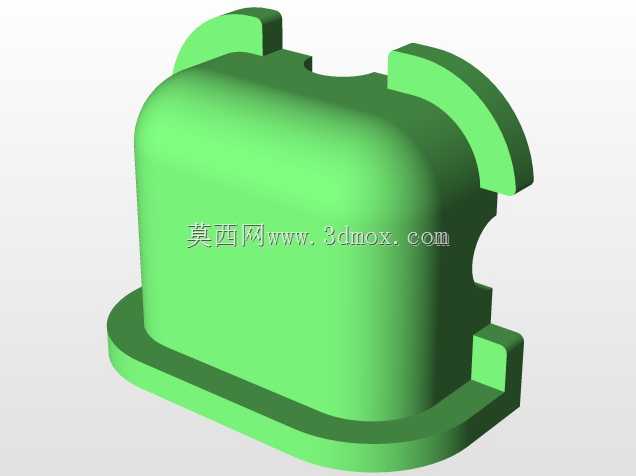

　　作业时可通过机架上预留的安装孔位固定在农用推车、小型拖拉机挂载平台上，也可加装行走轮作为单人手推设备使用，机架各焊接部位做圆角过渡处理，避免作业过程中剐蹭作物或划伤操作人员。设计过程中充分考虑了粉剂作业的防堵需求，所有料道转角均做大于120度的钝角过渡，没有直角死角，减少粉剂堆积堵塞的概率，同时料斗与机架的连接采用快拆式螺栓固定，日常清理残料、维护拨料组件时无需复杂工具即可完成料斗拆卸。送风组件的风叶采用闭式结构，避免粉剂进入轴承部位造成磨损，轴承位加装防尘密封圈，适配粉剂作业的多尘工况。设备的出料喷口做扩口设计，喷出的粉剂幅宽可达1.5-2米，单次作业幅宽匹配常规作物种植行距，减少往返作业次数，作业效率较人工撒施提升6倍以上。

　　在结构强度校核阶段，机架方管的壁厚选型充分考虑了田间作业的颠簸震动需求，满载粉剂状态下机架变形量控制在0.2mm以内，不会出现料斗移位、传动带松脱的问题。带轮的中心距预留了调整余量，可根据传动带磨损情况调整张紧度，延长传动件使用寿命。操作手柄的安装位置符合人体工程学设计，操作人员站在设备侧方即可轻松完成手柄操作，无需探身到料斗上方，避免作业过程中粉剂飘落到操作人员身上。
