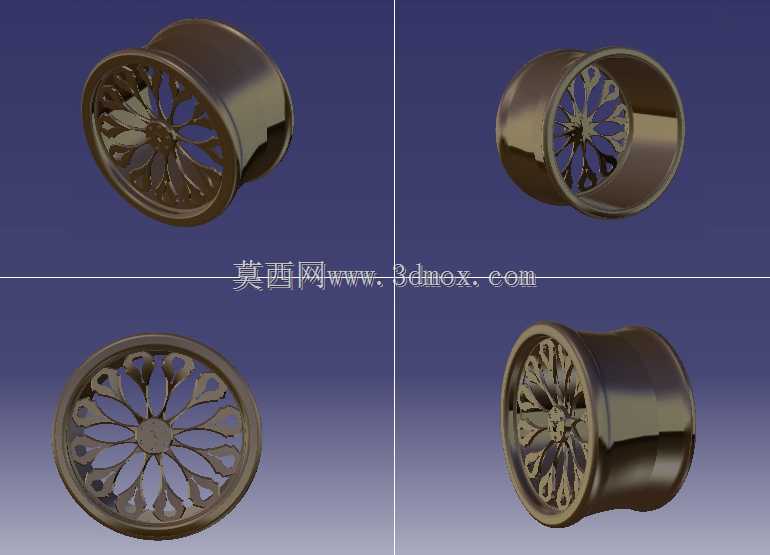

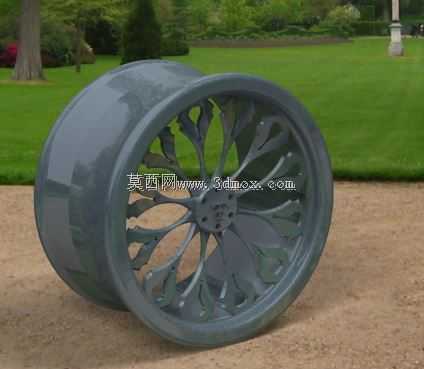

开放式花瓣造型汽车轮毂辐轮结构设计

　　这款辐轮结构主要面向乘用车辆的改装与定制化配套场景，在日常道路行驶、低趴姿态改装展示、城市通勤代步等场景下都能适配，区别于传统多辐条、密辐条的常规轮毂设计，采用全开口的花瓣式辐条布局，在视觉辨识度上有明显优势，同时结构层面也兼顾了轮组的力学承载需求。从实际装车用途来看，该辐轮作为车轮的核心承载骨架，一端需要对接轮轴的安装法兰盘，通过中心定位孔与周边的螺栓孔位实现与车轴轮毂座的刚性连接，另一端承接轮辋的胎圈座区域，传递车辆行驶过程中的纵向承载、横向转向力矩以及制动时的反向扭矩，保障轮组在不同工况下的结构稳定性。功能特性层面，全开口的辐条设计首先降低了轮组的整体转动惯量，相比同尺寸的实心辐板轮毂，非簧载质量有明显下降，

　　能够在一定程度上提升悬挂系统的响应速度，优化路面颠簸过滤的表现；同时大间隙的开口结构给刹车系统留出了更充裕的通风空间，车辆连续制动产生的热量可以更快通过辐条间隙散出，减少刹车热衰减的出现概率；花瓣式的辐条曲面做了连续的圆弧过渡，没有尖锐的应力集中棱角，在承受路面冲击载荷时，应力可以沿着辐条的曲面均匀传导至中心安装座与外侧轮辋连接位，避免局部应力过大导致的辐条断裂问题。设计思路上，首先确定中心安装区域的尺寸边界，匹配常规乘用车型的螺栓孔分布圆直径与中心定位孔尺寸，保证安装接口的通用性，再从中心座向外延伸出对称分布的花瓣形辐条，每根辐条的截面采用变厚度设计，靠近中心座的位置厚度更大，承载更强，往轮辋方向逐渐收薄，兼顾轻量化与结构强度，

　　辐条之间的开口轮廓完全跟随花瓣的自然曲线，没有生硬的折线转折，既保证造型的流畅感，也避免了轮廓突变带来的应力集中问题；辐条与轮辋的连接位置做了加宽的过渡圆角，分散轮辋传递过来的路面冲击载荷，连接区域的厚度也做了局部加强，匹配轮胎充气后胎圈对轮辋的胀紧力传递需求。外形尺寸与安装边界方面，该辐轮适配常规16-18英寸区间的轮辋直径，中心安装面的平面度控制在0.1mm以内，保证与车轴安装座贴合紧密，不会出现装车后车轮偏摆的问题；螺栓孔的位置度公差控制在0.05mm范围内，避免强行上螺栓导致的安装应力残留；辐条的轴向偏移量经过校核，装车后不会与刹车卡钳、悬挂摆臂等周边部件发生运动干涉，

　　轮组的整体偏距设置在常规家用车适配的35-45mm区间内，保证轮胎与轮眉的位置匹配，不会出现轮胎突出翼子板或者蹭到轮拱内衬的问题；辐条表面的曲面做了连续的曲率检查，没有曲率突变的区域，后续不管是做抛光、喷涂还是电镀的表面处理，都能获得均匀的外观效果，不会出现局部积漆或者抛光不到位的死角。实际结构验证层面，针对辐轮的垂直弯曲疲劳、径向冲击、扭转疲劳等常规车轮测试工况都做了对应的结构受力模拟，每根辐条在1.5倍额定载荷下的最大应力都低于常用铸造铝合金的屈服强度，安全系数满足乘用车车轮的相关标准要求；开口区域的边缘做了小圆角钝化处理，避免后续装配、搬运过程中出现锐边划伤的问题，同时也能减少车辆行驶过程中气流经过辐条边缘产生的风噪。
