压铸工装用定心夹持钳口结构设计

在压铸生产的工序流转环节，毛坯件的二次定位装夹直接决定后续机加工的形位公差精度，这款定心钳口正是针对压铸件批量装夹场景开发的定位夹持构件，主要适配中小型压铸机配套的工装夹具台，也可直接安装在普通台钳、专用工装座上完成异形压铸件的自定心装夹。从实际使用场景来看，压铸件脱模后往往存在拔模斜度、飞边残留，普通平口钳装夹时很容易出现工件偏移、夹持力不均的问题，导致后续铣面、钻孔工序的余量分配不均，严重时甚至会出现工件飞出的安全隐患，这款钳口的V型定心结构可以自动找正工件的对称中心，无需操作人员反复打表找正，单工位装夹时间能缩短40%左右，尤其适合轴类、带对称安装边的压铸件批量加工场景。

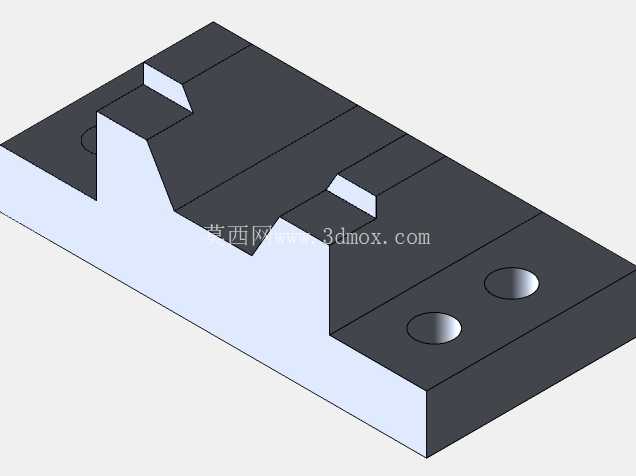

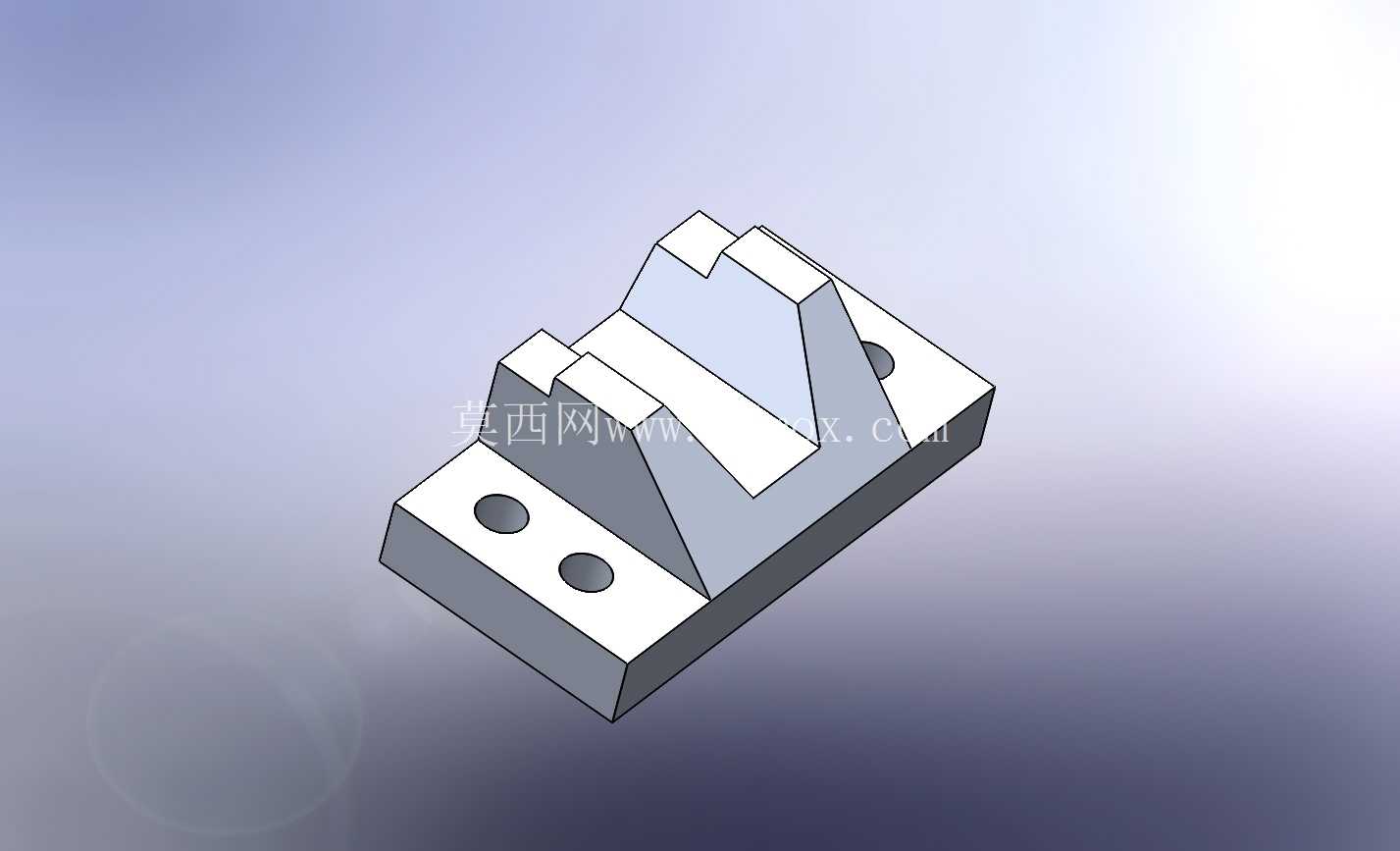

从功能特性上看，钳口的夹持工作面做了对称式的斜面设计，两个夹持面的夹角经过反复校核，既可以适配方形毛坯的定位，也能对圆柱形坯料实现四点接触夹持，避免单点夹持带来的工件压伤问题；底座部分设计了两个贯通的安装孔，孔位间距符合通用工装的安装孔距标准，可以直接通过内六角螺栓固定在工装基板或者机床工作台上，不需要额外加工转接板，降低了工装改造成本。钳口的立板部分做了三角形加强筋结构，在夹持力达到1200N时，立板的形变量控制在0.02mm以内，完全能满足有色金属压铸件装夹的刚性需求，不会因为夹持反力出现钳口外翻导致的定位失准。

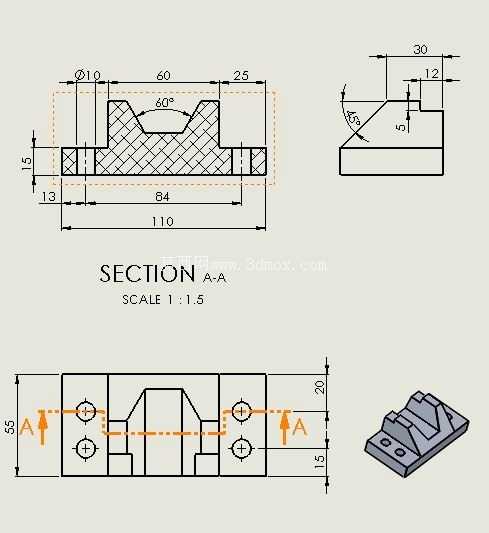

设计思路上，这款钳口没有采用复杂的活动定心结构，而是做了一体式的固定定心基准，主要是考虑到压铸车间的工况相对恶劣，切削液、铝屑残留很容易进入活动部件的间隙造成卡滞，一体式结构没有活动缝隙，日常清理只需要用压缩空气吹扫即可，维护成本极低。夹持面的粗糙度设计为Ra1.6，既不会因为过于光滑导致夹持时工件打滑，也不会因为粗糙度过高在工件表面留下过深的夹痕，减少后续表面处理的打磨工作量。安装边界方面，钳口整体的底座长度控制在120mm，宽度80mm，总高度65mm，安装孔中心距为90mm，安装孔直径为8.5mm，可以适配M8的固定螺栓，安装时底座底面的平面度要求为0.01mm，安装后钳口定心面与工作台进给方向的垂直度误差需要控制在0.02mm/100mm以内，才能保证定心精度。

在实际适配场景中，这款钳口可以成对使用，也可以单块作为定位基准配合普通平钳口使用，当成对安装在工装台两侧时，通过调整两个钳口的间距，可以夹持宽度在30mm到100mm之间的各类工件，适配性较强。针对压铸件常见的拔模斜度，钳口的夹持斜面预留了1.5°的避让角度，装夹时不会因为工件的拔模斜度出现线接触夹持的问题，保证整个夹持面的受力均匀。在长时间批量使用过程中，钳口的夹持面如果出现磨损，可以直接通过平面磨床修磨斜面，修磨后只需要重新调整安装位置即可恢复定心精度，不需要整体更换构件，进一步降低了工装的使用成本。对于小型加工车间的工装改造来说，这种结构简单、刚性充足、安装便捷的定心钳口，不需要配套复杂的气动或者液压驱动组件，手动锁紧即可达到足够的夹持力，既可以用于普通铣床、钻床的工件装夹，也可以作为检测工装的定位基准，完成压铸件的形位公差快速检测，适用场景覆盖了压铸后道工序的多个装夹环节，能有效解决小批量压铸件装夹找正效率低的问题。
