带防滑辊面的机器人行走轮组结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655543
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构
  • 带防滑辊面的机器人行走轮组结构

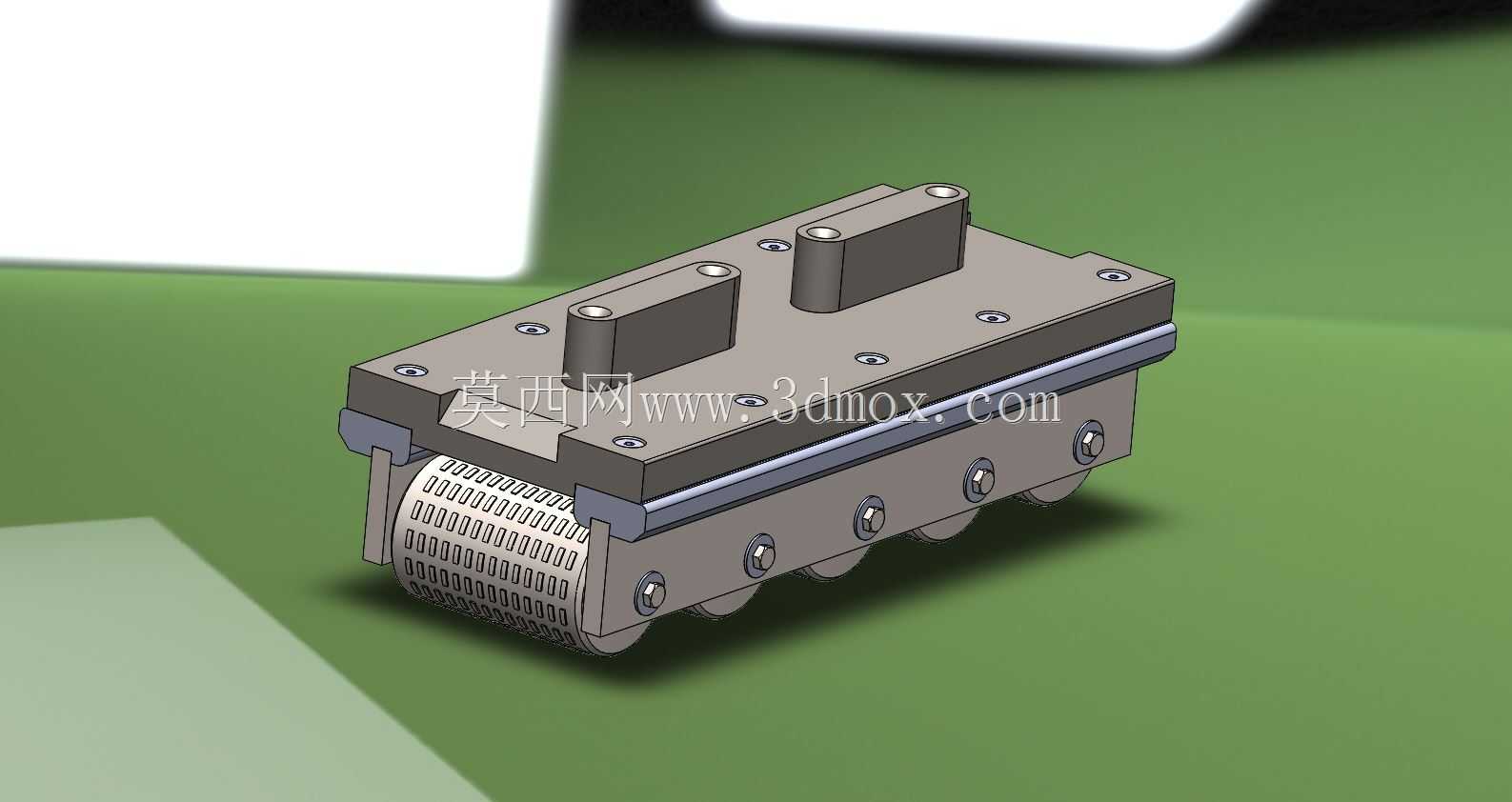

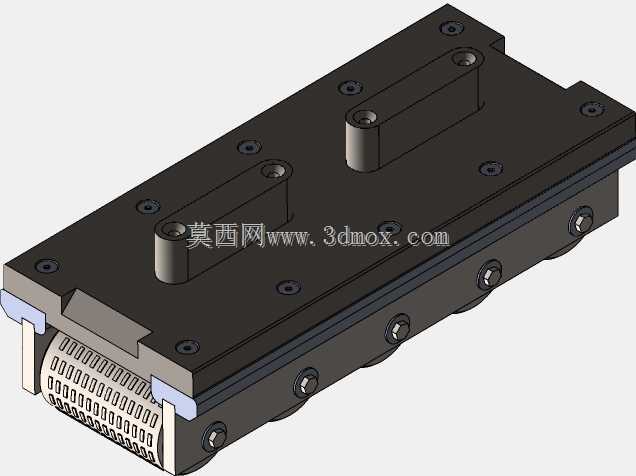

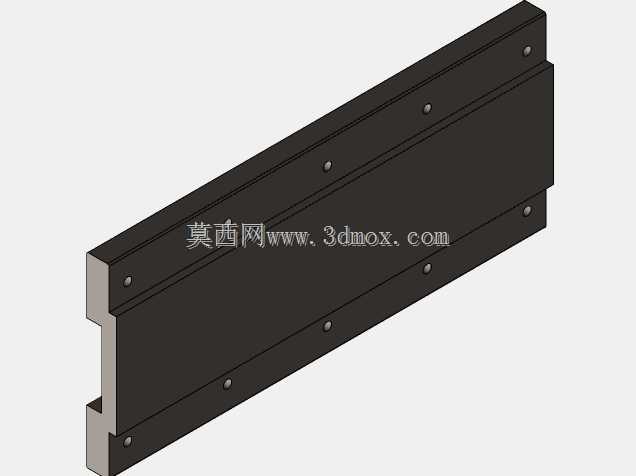

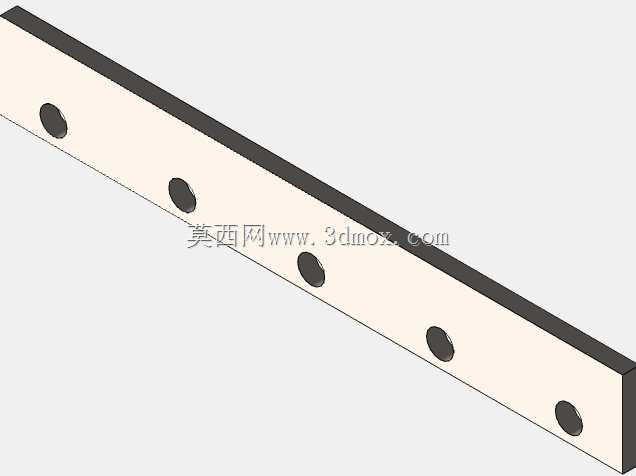

  这款轮组结构主要面向小型巡检、仓储搬运类移动机器人的行走端应用,适配平整环氧地坪、硬质PVC地面、轻度粗糙水泥地面等室内常规作业场景,可作为AGV、小型服务机器人、教学演示移动平台的驱动行走单元使用,区别于传统圆形橡胶轮的结构形式,其采用辊面接触的设计逻辑,在保证行走摩擦力的同时,可降低轮面与地面接触时的卡滞概率,尤其适配需要频繁小角度转向、短距离往复移动的作业工况。从功能特性来看,该轮组集成了安装基座、轮体支撑、接触辊面三个核心功能模块,上部的安装基座预留了成组的螺栓安装孔位,可直接与机器人底盘的底部安装面通过标准紧固件连接,不需要额外设计转接支架,基座两侧的凸起定位块可在安装时快速嵌入底盘对应的定位槽内,消除装配时的位置偏差,

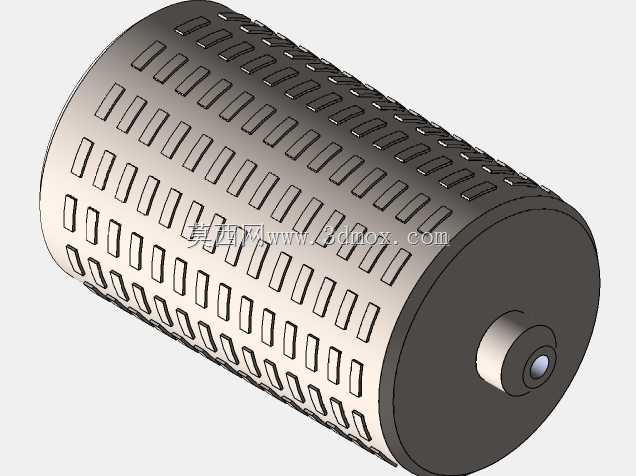

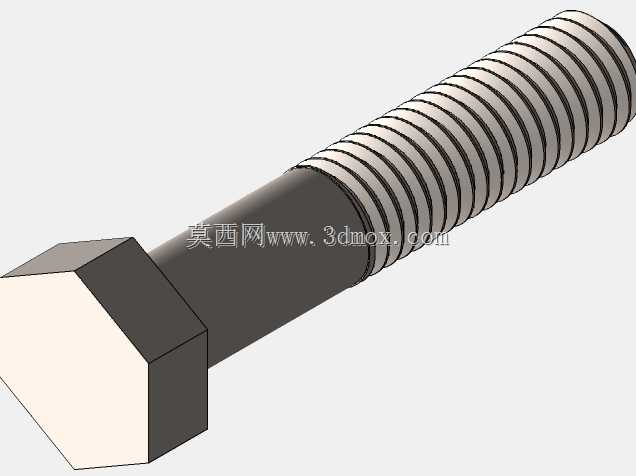

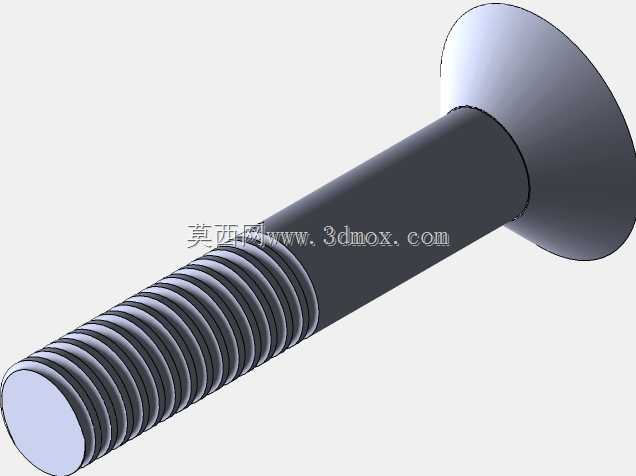

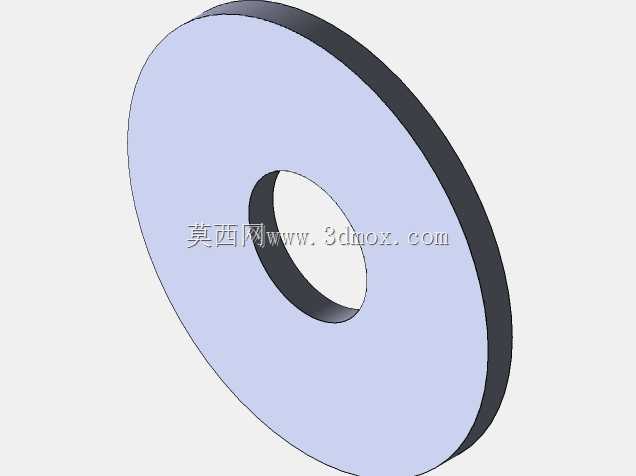

  保证轮组安装后与底盘的平行度、垂直度公差控制在机械装配要求的合理范围内。轮体部分采用多支撑滚轮搭配主接触辊的结构,主接触辊表面加工有细密的防滑纹路,可在干燥地面提供足够的行走附着力,避免启动、制动时出现打滑空转的情况,主接触辊两侧的支撑滚轮沿轮组长度方向等距排布,可分担主接触辊承受的垂直载荷,避免单辊受力过大出现变形、卡滞的问题,同时支撑滚轮的外缘略低于主接触辊的安装基准,当轮组经过地面微小凸起、接缝时,支撑滚轮可先接触凸起部位,分担瞬时冲击载荷,保护主接触辊的结构不受损坏。设计过程中优先考虑了装配的便捷性与维护的便利性,所有零部件均采用可拆卸的螺栓连接结构,没有采用焊接、铆接等不可拆卸的连接方式,当轮面出现磨损、滚轮转动卡滞时,

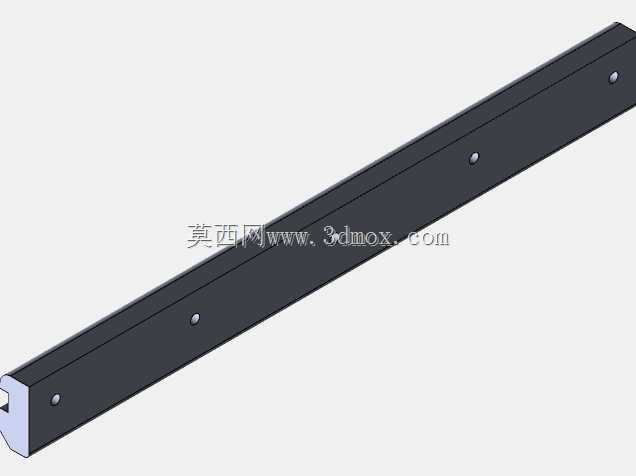

  可直接拆卸对应位置的紧固件更换损坏零件,不需要整体更换轮组,降低后期的维护成本。安装边界方面,轮组整体为扁平式矩形结构,上部安装面的孔位采用对称式排布,横向与纵向的孔距均符合小型移动机器人底盘的常规安装尺寸规范,轮组下部的轮体突出基座底面的高度经过严格控制,可保证机器人底盘的离地间隙维持在合理范围,既不会因为轮体突出过多导致底盘重心过高影响行走稳定性,也不会因为突出量不足导致底盘底部与地面凸起发生剐蹭。轮组的侧向安装尺寸预留了足够的安全间隙,当轮组随机器人做转向动作时,轮体侧面不会与底盘的侧边结构、线缆排布空间发生干涉,可适配底盘内部走线、传感器安装的空间需求。结构细节上,基座与轮体支撑部分的连接面设置了定位止口,

  可保证装配时支撑部分与基座的同轴度,避免轮体安装后出现偏斜导致行走时走偏、轮面异常磨损的问题,所有转动部位的配合公差均按照转动配合的精度要求设计,既保证滚轮转动的顺畅性,又不会出现配合间隙过大导致的晃动、异响问题。在实际应用中,该轮组可根据机器人的载荷需求选择单组或多组搭配使用,单组轮组可作为辅助支撑随动轮使用,搭配驱动轮组成完整的行走系统,也可将两组轮组对称布置在底盘两侧,搭配驱动电机组成独立的驱动轮组,适配差速转向的移动机器人控制逻辑。轮面的防滑纹路深度经过合理设计,既可以保证足够的摩擦力,又不会因为纹路过深导致轮面容易卡入地面的细小杂物,日常使用时仅需定期清理轮面附着的灰尘、碎屑即可维持正常的使用性能,不需要频繁的深度维护。基座部分的结构采用等强度设计,在安装孔位、受力集中的位置做了局部加厚处理,非受力区域做了适当的减重优化,在保证整体结构强度、刚性满足载荷要求的前提下,尽可能降低轮组自身的重量,减少机器人行走时的无效载荷消耗,提升移动机器人的续航表现。
