皮带滚轮支撑固定座结构设计

　　在带式传动的各类工业设备场景中，这类皮带滚轮支撑结构是承担滚轮定位、载荷传递的核心基础部件，常见于轻工输送线、小型动力传输单元、物料进给机构的从动轮或张紧轮安装位置，直接决定皮带运行的同轴度、跳动精度与整体传动稳定性。从实际使用场景来看，这类支架多安装在设备的安装基板或型材框架上，需要同时承受滚轮转动带来的径向载荷、皮带张紧产生的持续拉力，以及设备启停阶段的瞬时冲击载荷，因此结构的刚性设计、安装基准的精度控制是整个设计环节的核心考量点。

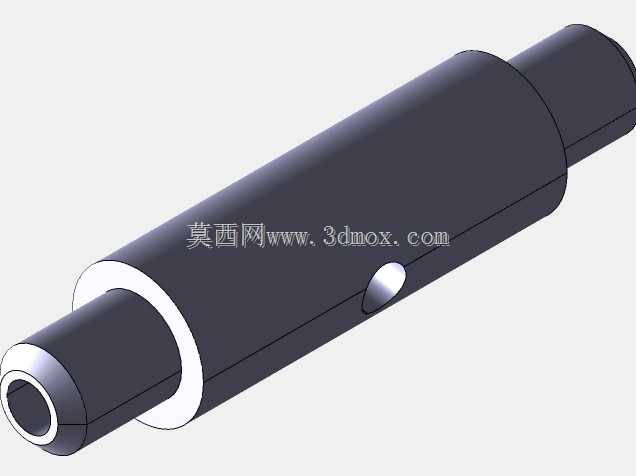

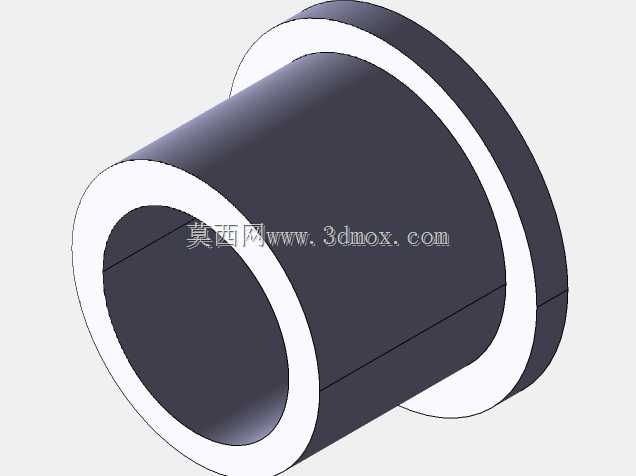

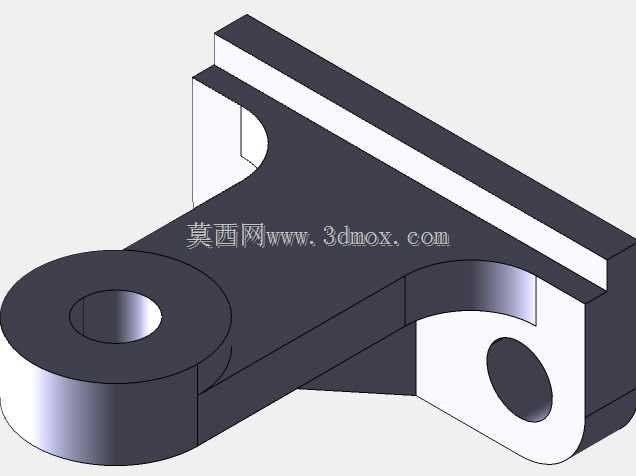

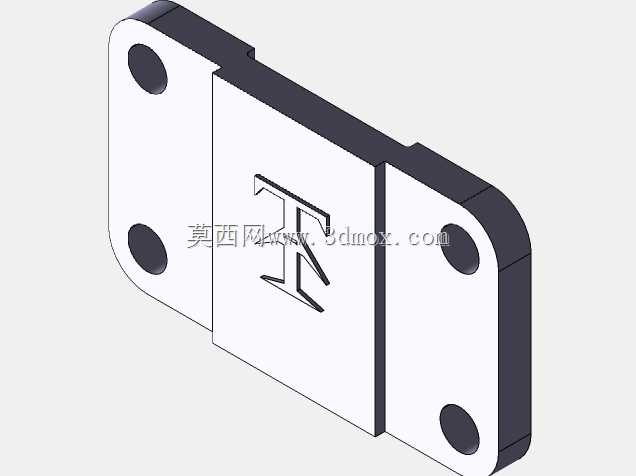

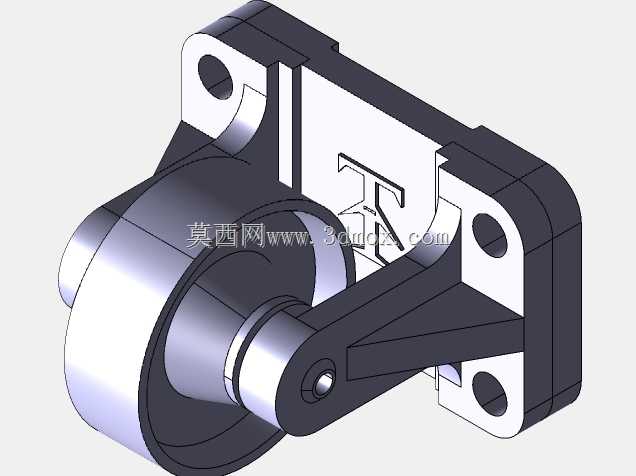

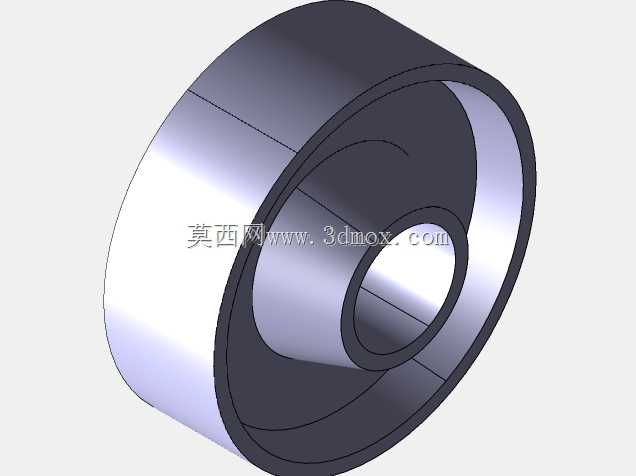

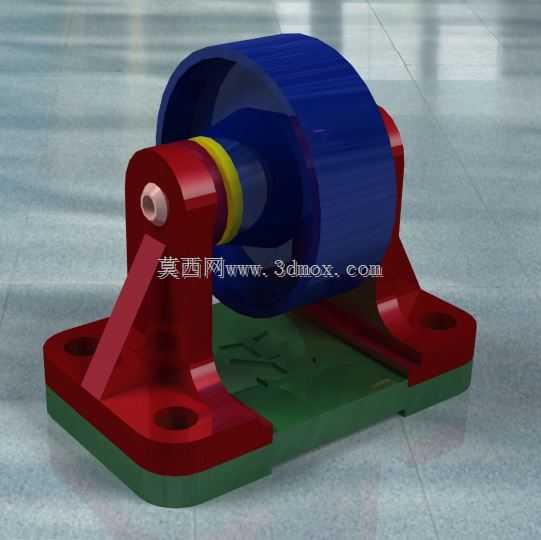

　　从结构功能特性来看，该支撑组件采用分体式对称支撑臂搭配一体化安装底板的结构形式，两个支撑臂向上延伸形成滚轮轴的安装位，轴孔位置预留了轴套或轴承的安装空间，可适配不同直径的滚轮转轴，支撑臂与底板之间设置了三角形加强筋结构，能够有效抵消皮带拉力带来的支撑臂外翻力矩，避免长期运行后支撑臂出现形变导致轴孔错位。底板部分设置了四个对称分布的安装沉孔，可通过螺栓将整个支架牢固固定在安装基准面上，沉孔设计能够让螺栓头完全沉入底板平面内，不会出现凸起干涉滚轮或皮带运行的问题，底板底部预留的平面度加工余量，能够保证安装后整个支架的基准面与安装面完全贴合，减少装配应力。滚轮部分采用筒式结构，中间通过轴套与转轴配合，轴端设置的限位挡圈槽能够对滚轮的轴向位置进行固定，避免运行过程中滚轮出现轴向窜动导致皮带跑偏，滚轮与支撑臂之间设置的隔套能够调整滚轮的轴向安装位置，适配不同宽度的传动皮带安装需求。

　　在设计思路层面，整个结构遵循“基准先行、刚度优先、装配便捷”的原则，首先确定底板的安装平面作为整个组件的设计基准，所有轴孔的中心高、对称度都以该平面为基准进行尺寸标注，保证加工阶段的基准统一，减少累积误差。支撑臂的厚度、加强筋的尺寸都经过载荷校核，在满足刚性要求的前提下尽可能减少不必要的材料冗余，兼顾结构轻量化与制造成本控制。装配关系上，整个组件采用自下而上的装配逻辑，先将底板与两个支撑臂完成装配固定，再依次装入转轴、隔套、滚轮、轴向限位件，每个配合面都预留了合理的公差带，转动配合位置选用间隙配合保证滚轮转动顺畅，安装固定位置选用过渡配合保证连接刚性，避免出现松动或装配卡滞的问题。

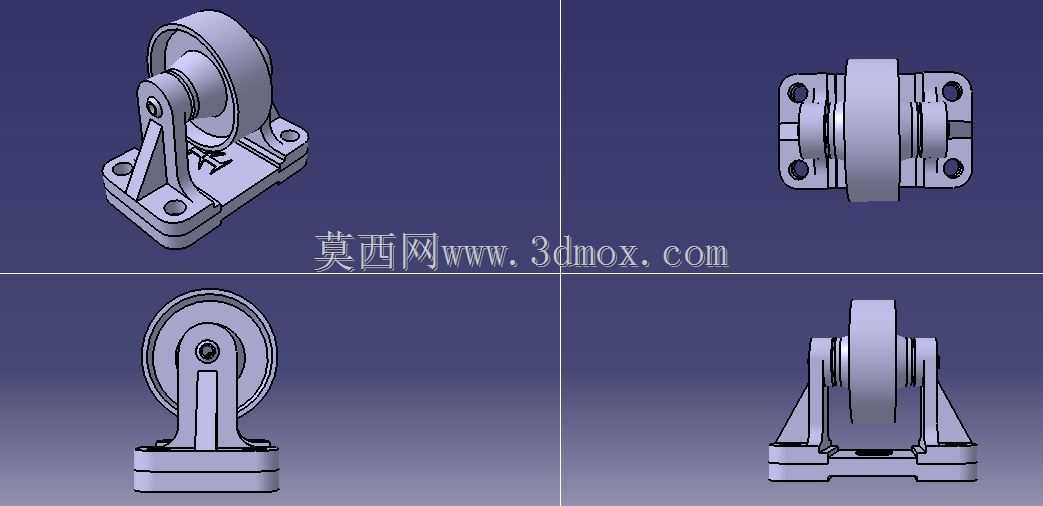

　　从安装边界与尺寸控制来看，整个组件的安装底板长度、宽度尺寸适配常见的40系列、50系列工业型材安装孔距，四个安装孔的中心距按照标准型材的槽间距设计，不需要额外加工转接板就可以直接固定在型材框架上。轴孔的中心高尺寸根据常用皮带轮的包角要求设计，保证皮带与滚轮的接触包角满足传动效率要求，不会出现包角过小导致皮带打滑的问题。整个组件的最大外轮廓尺寸控制在紧凑范围内，不会占用过多的设备内部安装空间，同时支撑臂的外侧预留了足够的扳手操作空间，方便后期维护时拆卸转轴或更换滚轮，不需要拆解周边其他部件就可以完成易损件的更换作业。在实际运行过程中，该结构能够保证滚轮的径向跳动控制在合理范围内，皮带运行过程中不会出现跑偏、抖动的问题，支撑结构的固有频率避开了设备常用运行转速区间，不会出现共振异响的问题，能够长期稳定支撑滚轮完成皮带传动的动力传递或物料输送功能。
