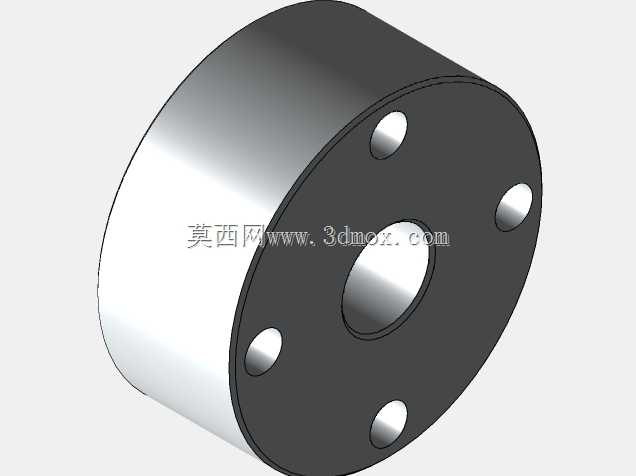

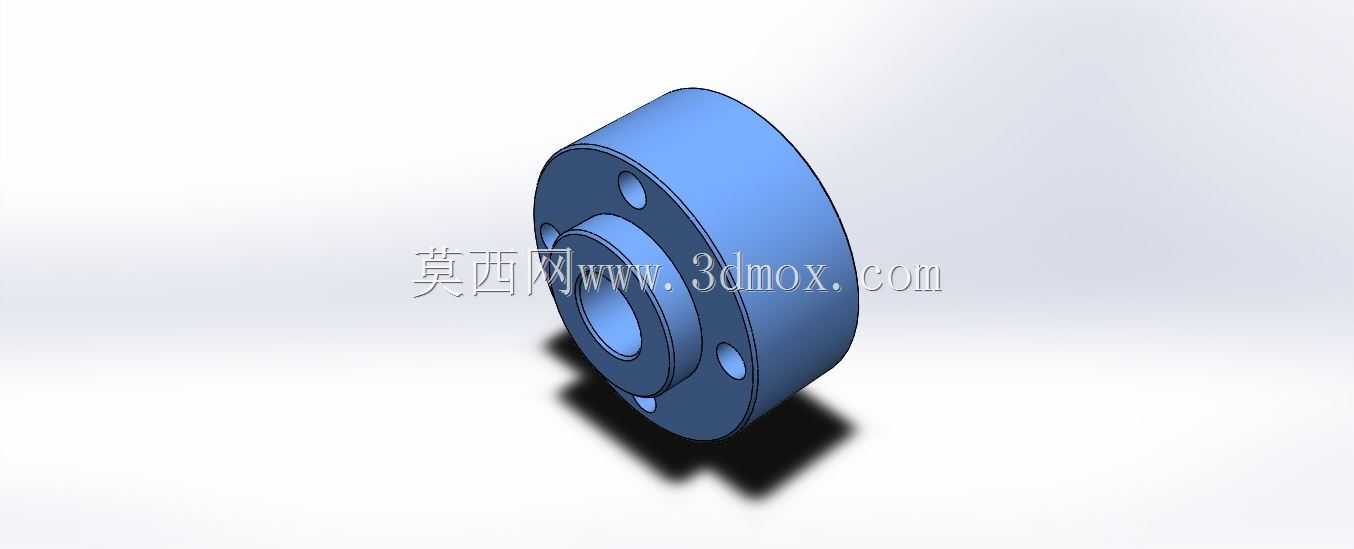

6061-T6铝合金带颈凸缘法兰结构设计

　　在流体输送、低压气动回路以及轻型设备的管线对接场景里，铝合金法兰的应用占比逐年提升，尤其是6061-T6材质的构件，凭借适中的强度、优秀的抗腐蚀性能以及较轻的自重，在对减重有要求的移动式设备、洁净流体管路中承担着不可替代的连接作用。这款带颈凸缘结构的法兰，在设计阶段首先考虑的是安装对接的同轴度保障，凸起的短颈结构并非多余的造型，而是在对接时可以直接嵌入配对法兰或者管路端口的内止口，从结构上避免安装错位导致的密封面偏斜，相比平焊法兰的无定位结构，这种带颈设计能在螺栓预紧时让受力更均匀，减少局部应力集中带来的密封失效风险。从结构细节来看，法兰盘上的螺栓孔采用均匀圆周排布，孔位的分度误差控制在极小范围内，

　　保证每颗连接螺栓的受力偏差不会超出设计阈值，避免长期运行后出现单颗螺栓过载断裂的问题。密封面采用平面加工形式，适配非金属平垫片的密封方案，适合0.6-1.6MPa压力等级的常温流体输送场景，不管是压缩空气回路、洁净水管路还是轻度腐蚀性的化工介质输送，只要匹配对应材质的密封垫片，都能实现稳定的静密封效果。设计过程中，特意对法兰颈与盘体的衔接位置做了圆角过渡处理，没有采用直角衔接结构，这是因为在管路存在轻微振动的工况下，直角位置会产生明显的应力集中，长期交变载荷作用下容易萌生疲劳裂纹，而合适半径的圆角过渡可以将应力分散到更大的区域，提升构件的疲劳寿命，这一点在移动式设备的管路上尤为重要，比如移动空压机、户外作业的轻型液压站，

　　管路会随设备运行产生持续微振，应力分散的结构能大幅降低法兰开裂的概率。安装边界方面，法兰的轴向总长度经过优化，既保证短颈有足够的插入深度实现定位，又不会因为轴向尺寸过大占用过多安装空间，在紧凑的设备舱内部布设管路时，不会和周边的阀件、管线产生干涉。法兰盘的外径尺寸严格匹配对应公称通径的螺栓孔分布圆要求，安装时不需要额外扩孔或者调整周边构件位置，能直接和同规格的标准法兰配对使用，互换性完全满足通用管路的安装要求。材质选用6061-T6铝合金，经过固溶时效处理后，材料的抗拉强度、屈服强度都能满足低压管路的受力要求，同时铝合金材质的表面自然形成的氧化层能抵御多数常规工况下的腐蚀，不需要额外做喷漆或者镀锌处理，在洁净车间、

　　食品加工相关的流体管路中使用时，也不会因为涂层脱落污染介质。和钢制法兰相比，这款铝合金法兰的重量仅为同规格钢制构件的三分之一左右，在航空地面设备、便携式液压机具、移动供气系统这类对整机重量有严格限制的场景中，能有效降低管路系统的总重量，提升设备的移动灵活性。另外，法兰的内孔尺寸和对接管路的外径做了公差匹配，短颈的外圆尺寸也和配对法兰的止口尺寸采用间隙配合，安装时不需要强行敲击就能顺利对位，降低现场安装的操作难度，即使是没有丰富管路安装经验的作业人员，也能快速完成对接，减少安装失误导致的后期泄漏问题。在建模过程中，所有的倒角、圆角、孔位特征都做了参数化关联，如果需要调整公称通径或者螺栓孔数量，只需要修改对应参数就能快速生成新的规格模型，不需要重新绘制草图，能大幅提升同系列法兰的设计效率。模型的细节还原度完全覆盖生产加工的需求，每个特征的尺寸公差、形位公差要求都能在工程图中直接导出对应标注，不需要后续二次补全特征，不管是用于数控加工编程，还是用于设备装配的干涉检查，都能直接使用。
