拓扑优化重载车辆支撑梁结构设计

　　该支撑梁构件主要应用于重载商用车辆的底盘承载系统，作为车架与上装部件之间的核心传力结构，承担着分散上装载荷、缓冲路面冲击、维持车架整体刚度的关键作用，常见于工程自卸车、重型货运挂车以及特种作业车辆的底盘改装场景中。在实际作业工况下，这类支撑梁需要承受垂直方向的静载荷、车辆起步制动时的纵向冲击力、转向工况下的侧向扭矩，同时还要应对非铺装路面行驶带来的随机交变载荷，传统等截面设计的支撑梁往往为了满足强度刚度要求预留过大的安全余量，导致构件自重过高，不仅增加车辆整备质量、压缩有效载荷空间，还会提升整车能耗，不符合商用车轻量化的设计趋势。

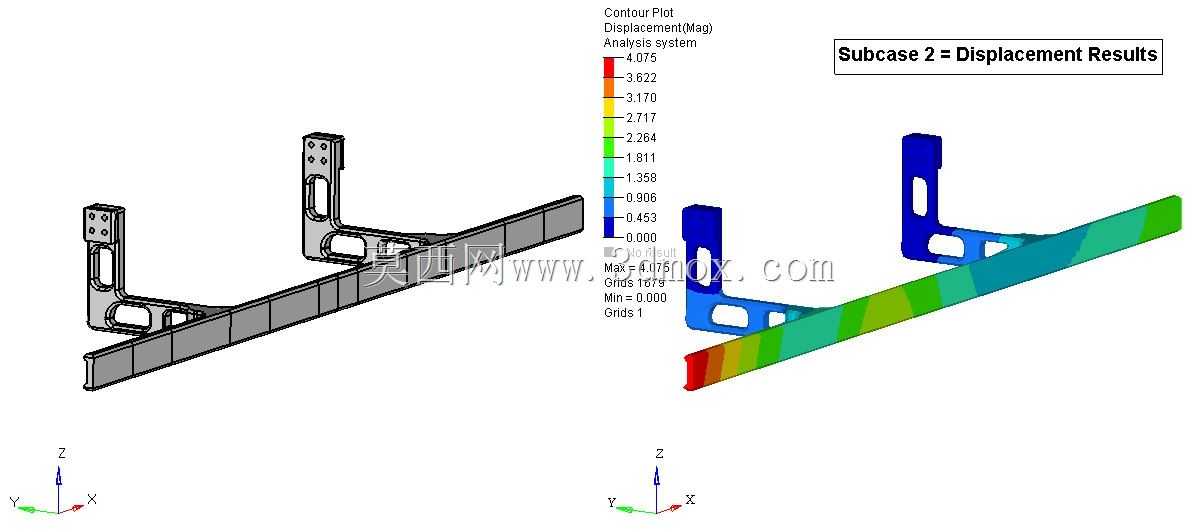

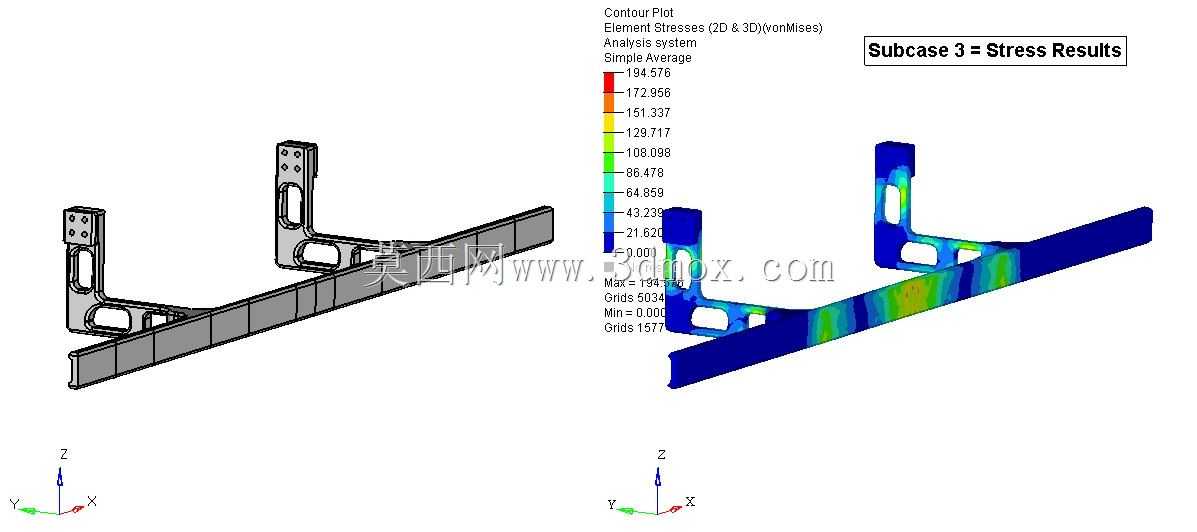

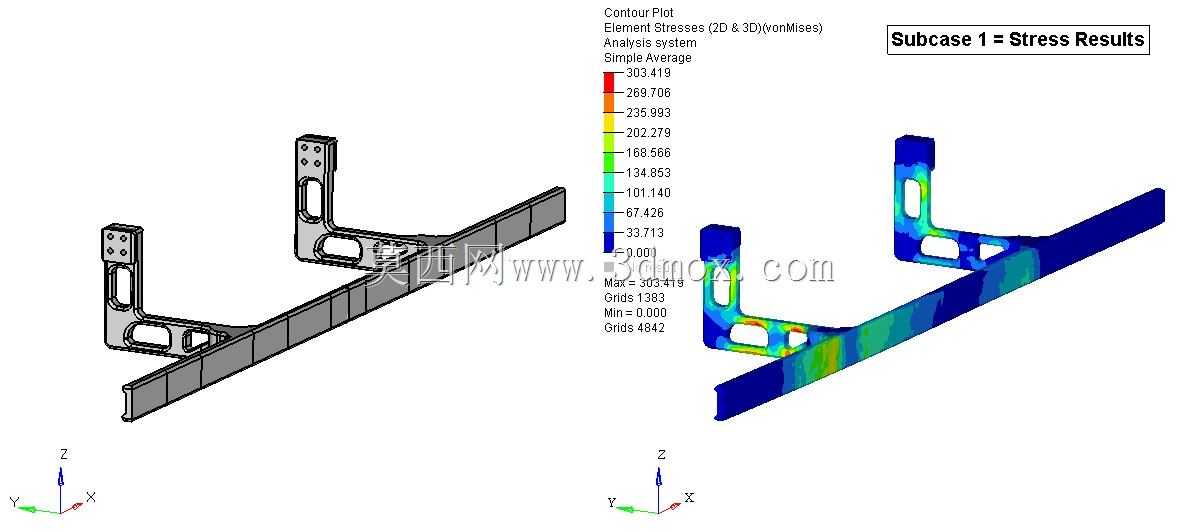

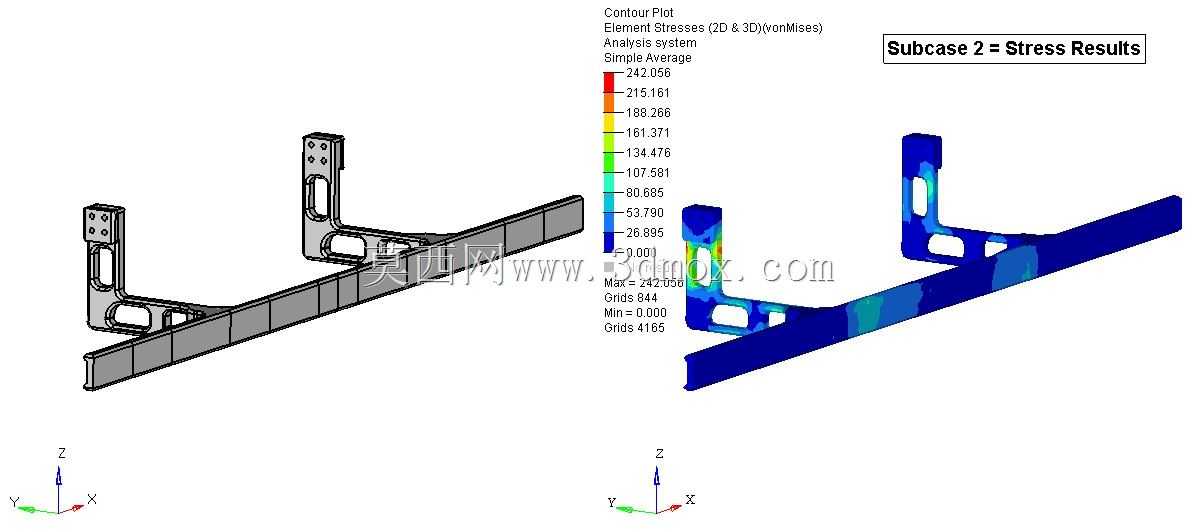

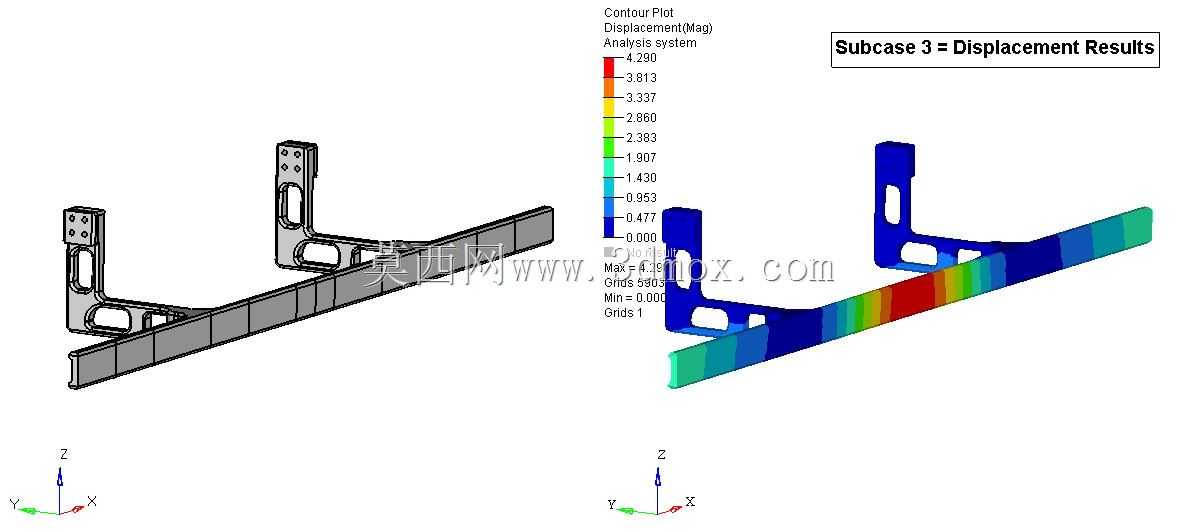

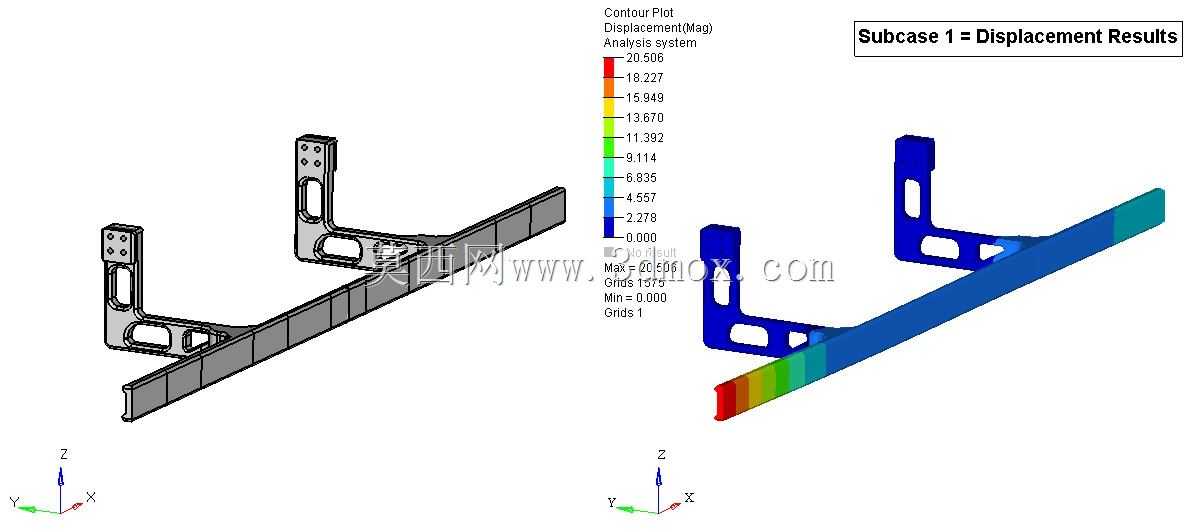

　　本次结构设计以拓扑优化技术为核心思路，首先基于初始设计空间建立有限元分析模型，明确构件两端的安装固定边界：两端预留的螺栓安装孔位需匹配现有车架纵梁的孔位排布，安装面平面度公差控制在0.2mm以内，保证装配时与车架贴合面无间隙，避免局部应力集中。优化过程中以多工况下的应力、位移约束为边界条件，以构件体积最小化为优化目标，通过OptiStruct求解器计算材料的最优分布路径，识别出非承载区域的冗余材料，在保证构件最大应力低于材料屈服强度、最大挠度满足车架刚度要求的前提下，逐步去除低应力区的材料。

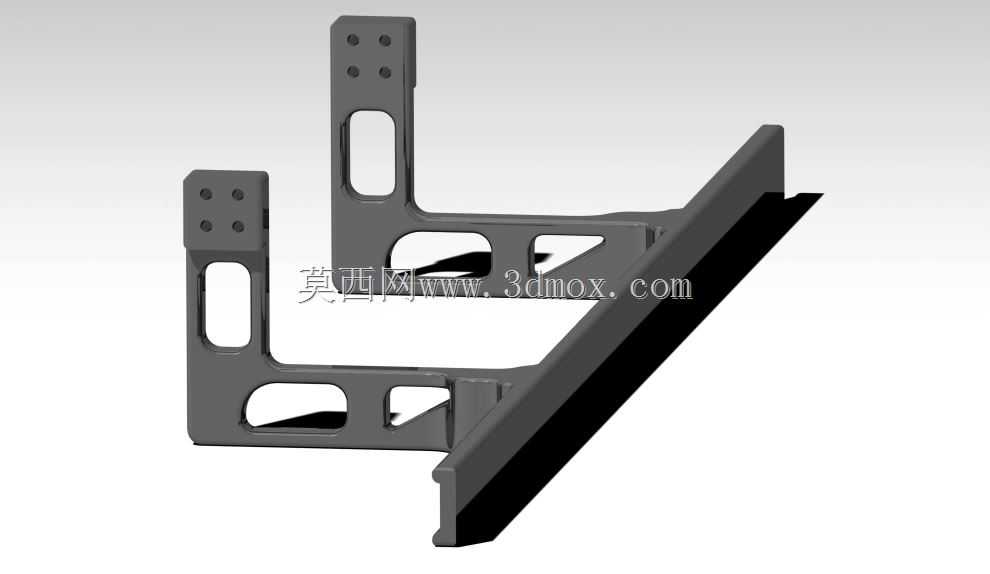

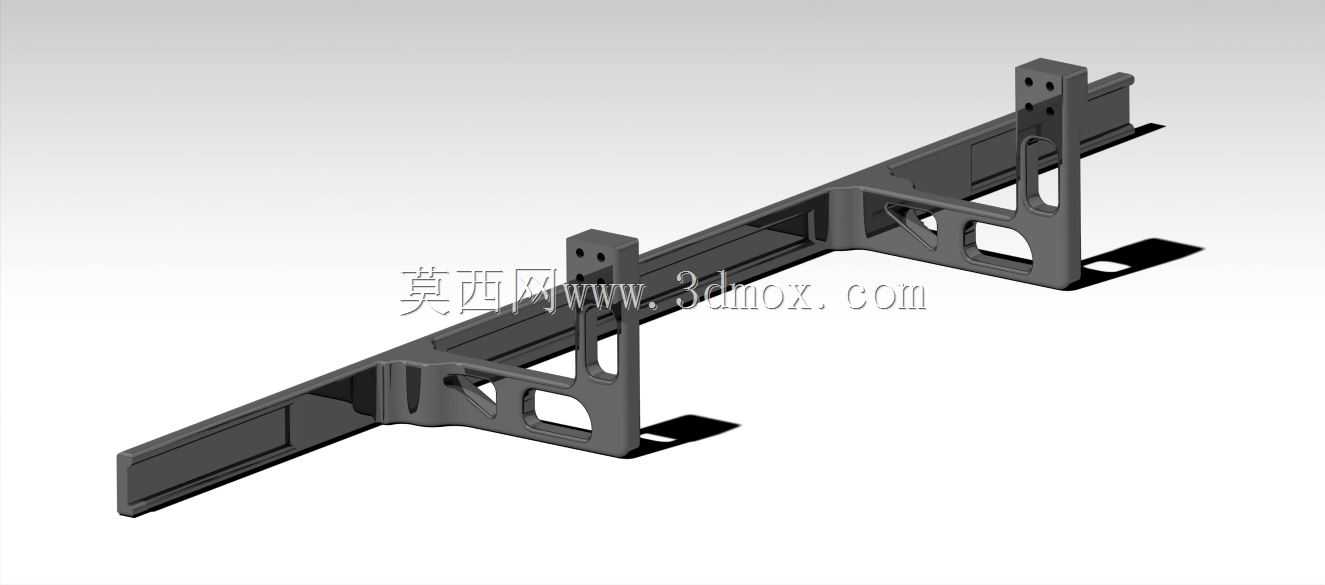

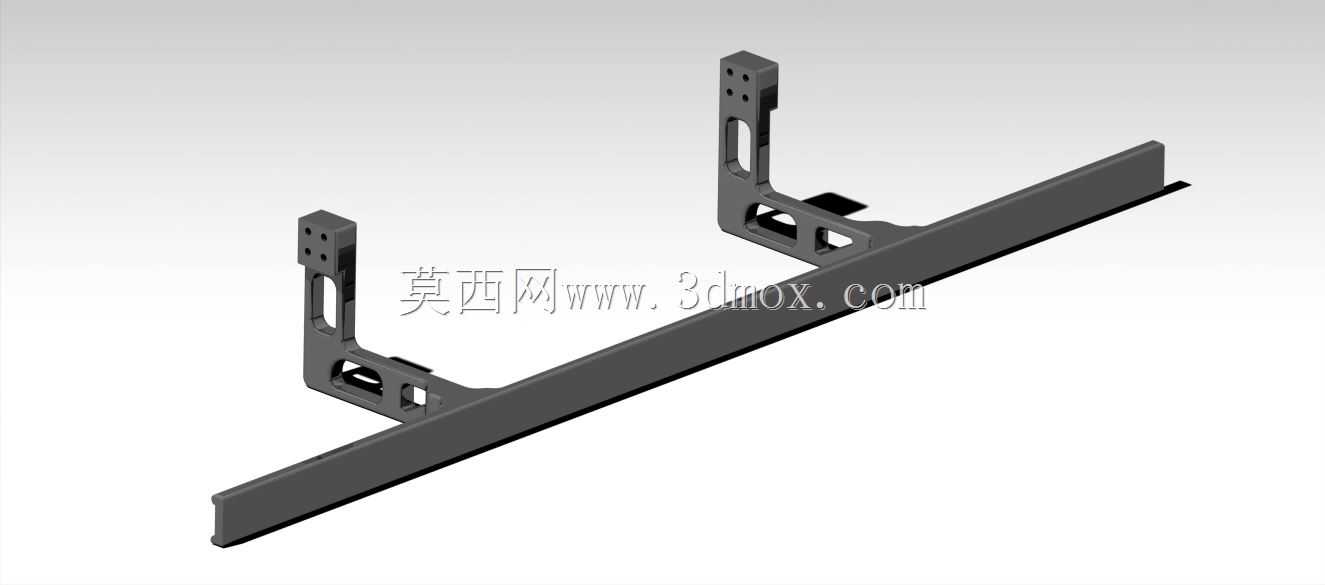

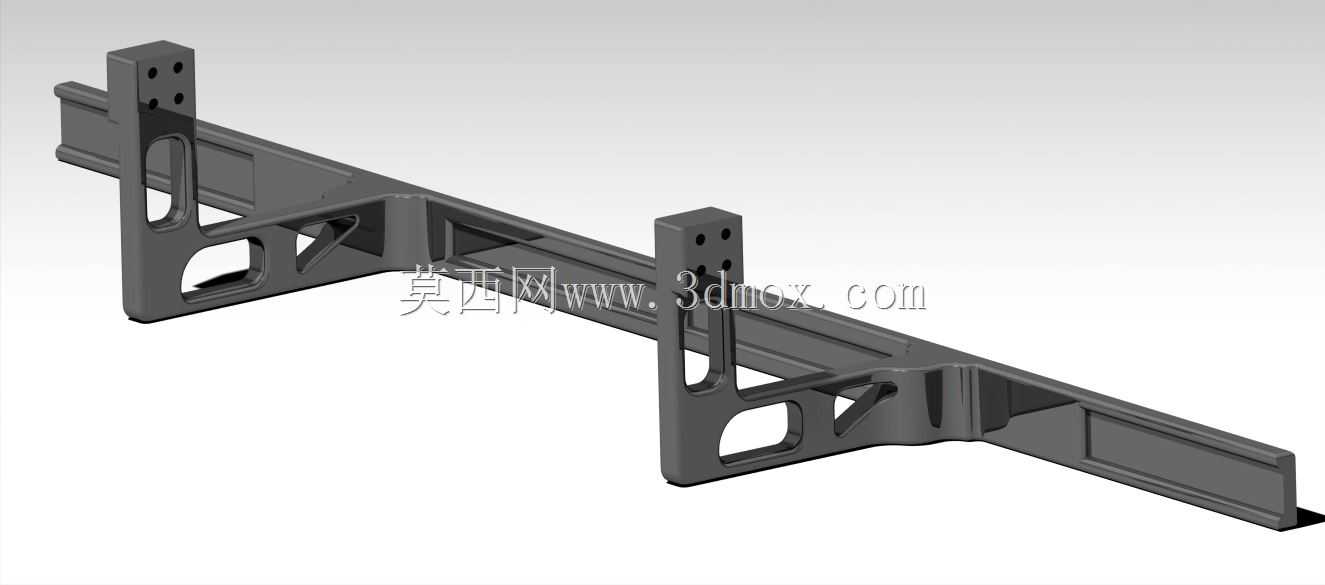

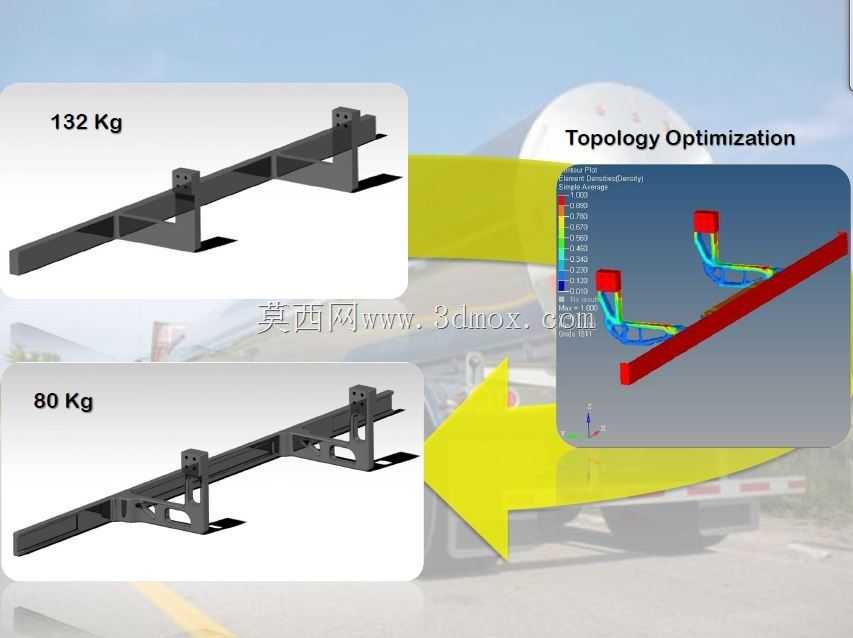

　　从最终结构形态来看，优化后的支撑梁摒弃了传统的等截面矩形梁结构，在梁体中部的非主传力路径区域去除了大量冗余材料，通过三角形加强筋的合理布置重构传力路径，筋板的厚度、排布角度完全匹配载荷传递方向，既保证了垂直承载能力，也提升了抗扭、抗冲击性能。优化后构件重量从初始设计的132kg降至80kg，减重幅度接近40%，同时经仿真验证，各工况下的最大应力值仍处于材料许用应力范围内，静刚度、疲劳寿命均满足商用车底盘部件的设计标准。

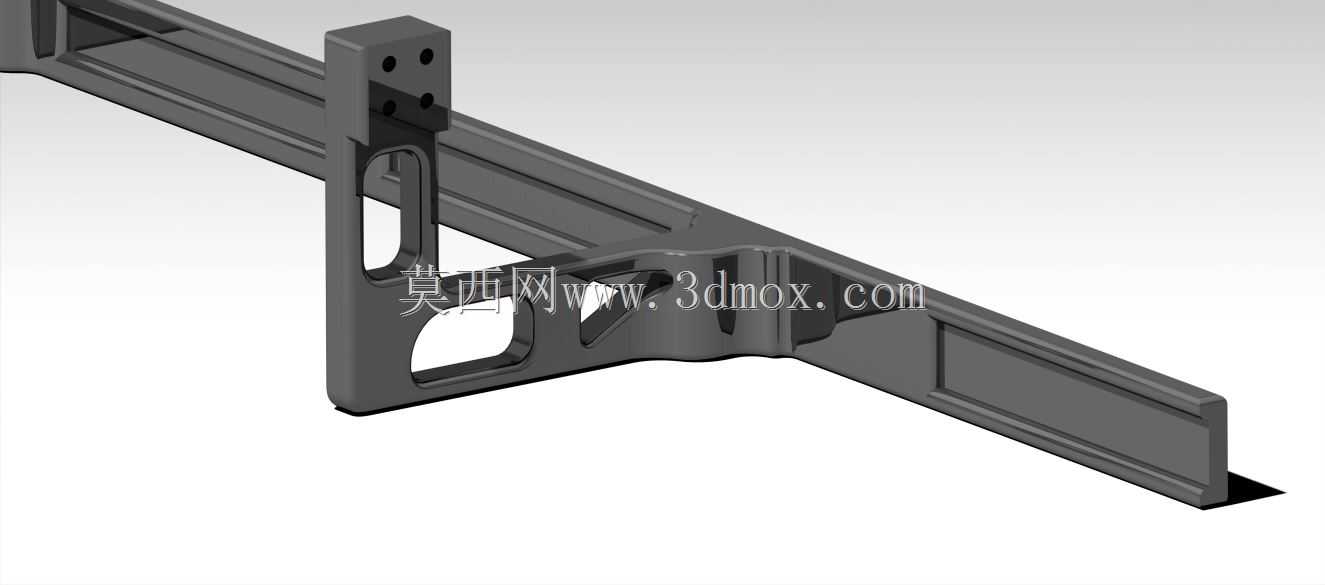

　　在安装适配性上，该支撑梁的两端连接接口完全兼容现有同吨位车型的车架安装尺寸，无需对原有车架结构进行打孔、焊接等改装作业，可直接替换原有传统结构的支撑梁，降低改装与维护成本。梁体上预留的附属部件安装位，可直接固定管路支架、线束卡扣等底盘附属件，无需额外焊接安装支座，减少现场装配工作量。针对实际使用中容易出现应力集中的连接拐角处，设计时做了大圆角过渡处理，避免交变载荷下的疲劳开裂问题，所有外露的安装面均做了铣平处理，保证连接螺栓的预紧力均匀分布，防止长期使用后出现螺栓松动的问题。

　　从工程应用角度看，这类经过拓扑优化的承载构件，不仅能帮助整车实现轻量化目标，降低燃油或电能消耗，还能减少生产过程中的原材料消耗，降低零部件的制造成本。在结构验证阶段，可通过台架疲劳试验模拟10万公里行驶的交变载荷工况，验证优化后结构的疲劳寿命，确保在全生命周期内不会出现结构失效问题。相较于传统经验设计的支撑梁，该结构的材料分布更符合力学传递规律，没有多余的冗余材料，在同等重量下的承载能力更强，同等承载要求下的自重更低，非常适合对自重敏感的重载商用车、专用作业车底盘使用，也可为其他同类承载构件的轻量化设计提供参考思路。
