水壶组装用电阻按钮定位夹具结构

　　在小家电装配产线的工位布局中，水壶组装环节的电阻与按钮压装一直是影响装配良率的关键工位，传统手工对位装配依赖操作人员的经验把控，不仅单工位装配节拍波动大，还容易出现电阻插装歪斜、按钮卡滞不到位的问题，直接拉高后续返修的人工成本。这套针对水壶装配设计的专用夹具，核心就是解决壶身内部电阻元件与操作按钮的同轴定位、压装导向问题，把原本需要人工反复对位的动作转化为夹具的刚性定位约束，让操作人员只需要完成放件、压合两个简单动作就能完成装配，大幅降低工位操作的技能门槛。

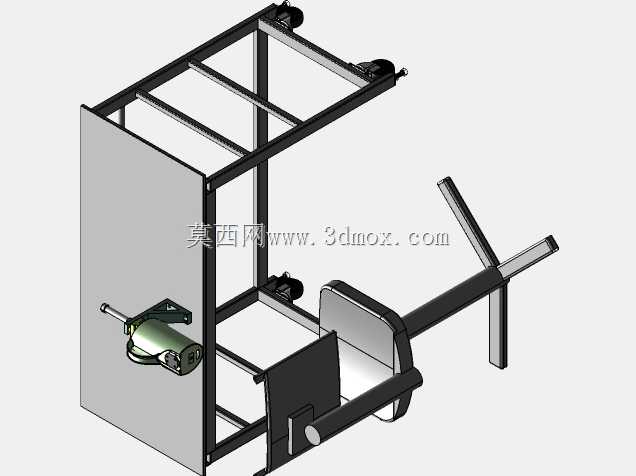

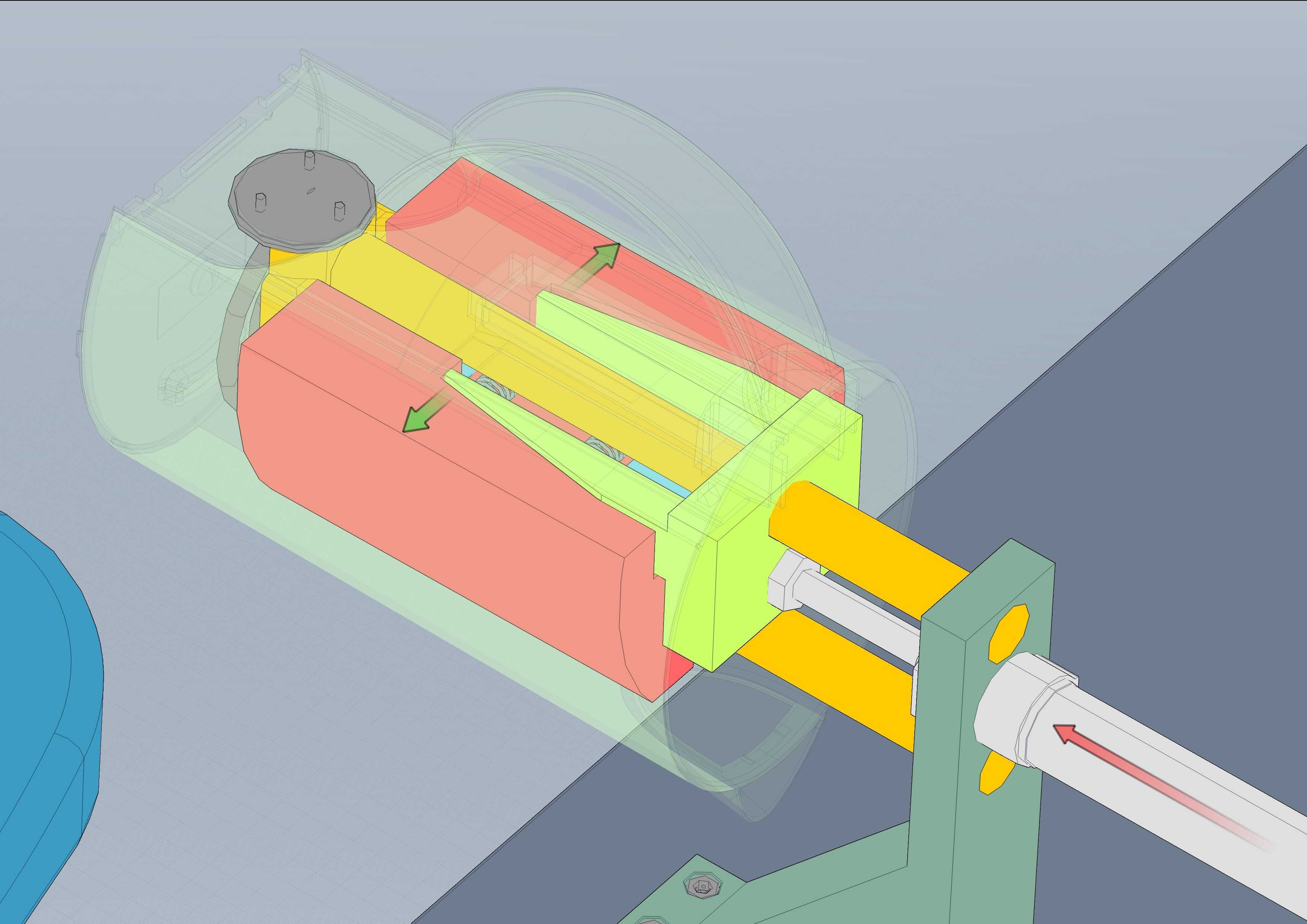

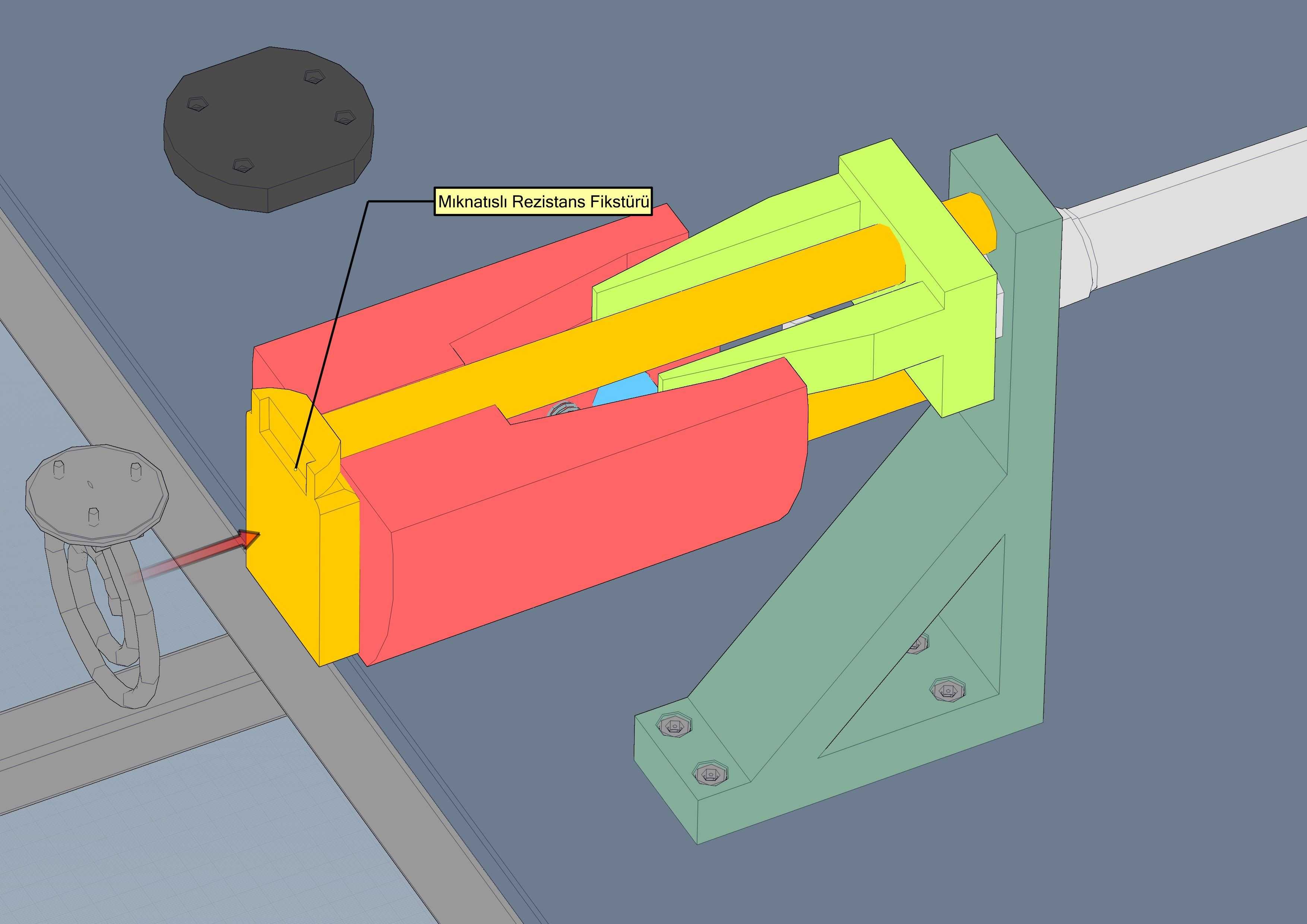

　　从结构布局来看，这套夹具采用卧式压装导向结构，主体定位型腔完全贴合水壶壶身的外轮廓曲面，型腔内部做了分层避让设计：对应电阻安装位的位置设置了带导向锥面的定位槽，槽的尺寸公差控制在±0.05mm以内，刚好能卡住电阻的引脚定位基准，放件时电阻顺着导向锥面滑入就能自动对准安装孔位，不会出现引脚偏斜顶坏壶身内部安装柱的问题；对应按钮安装位的位置设置了弹性顶持块，顶持块的伸缩行程匹配按钮的装配压入深度，压装过程中能始终给按钮提供垂直于安装面的支撑力，避免按钮压装时出现偏斜导致的卡滞问题。

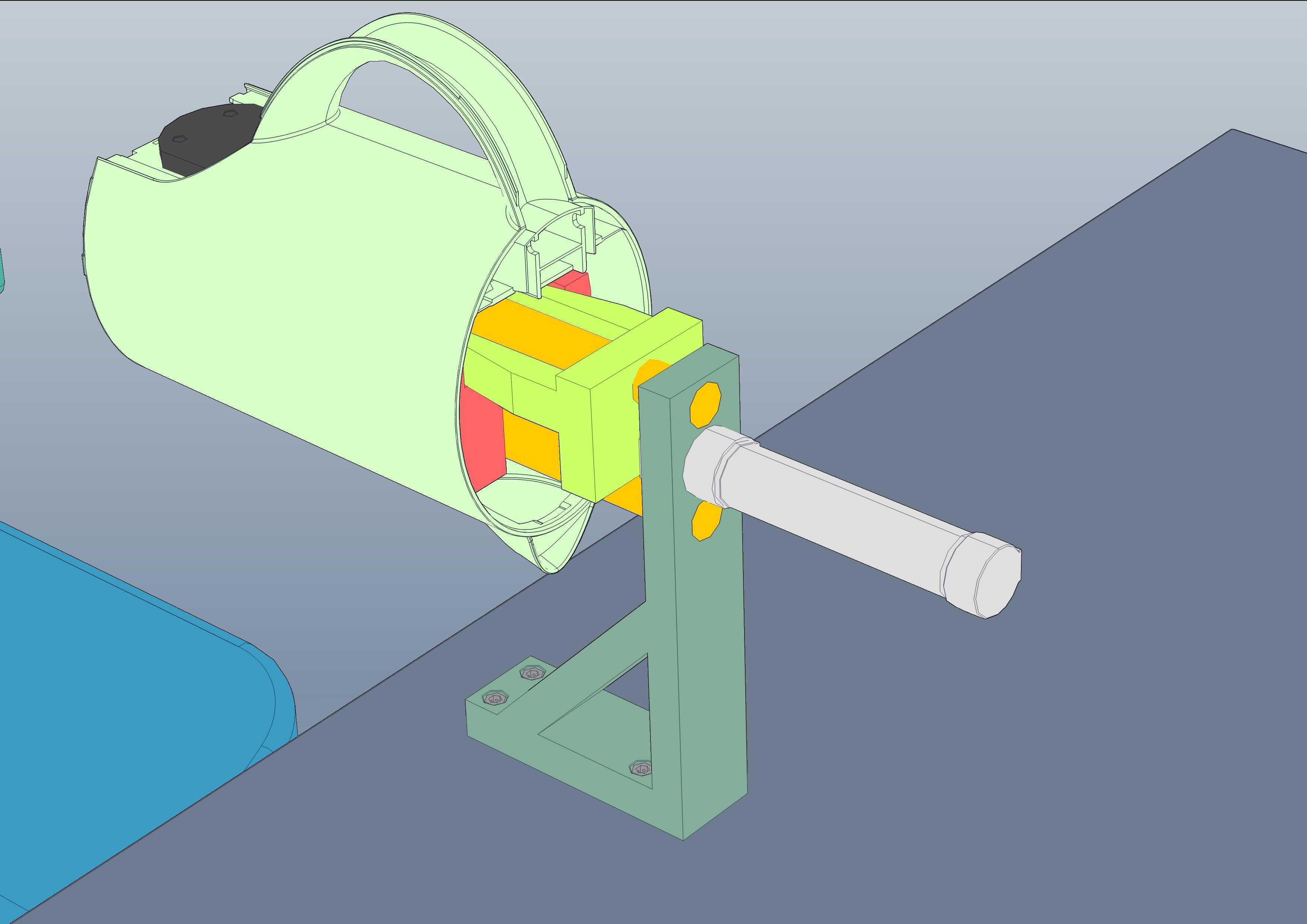

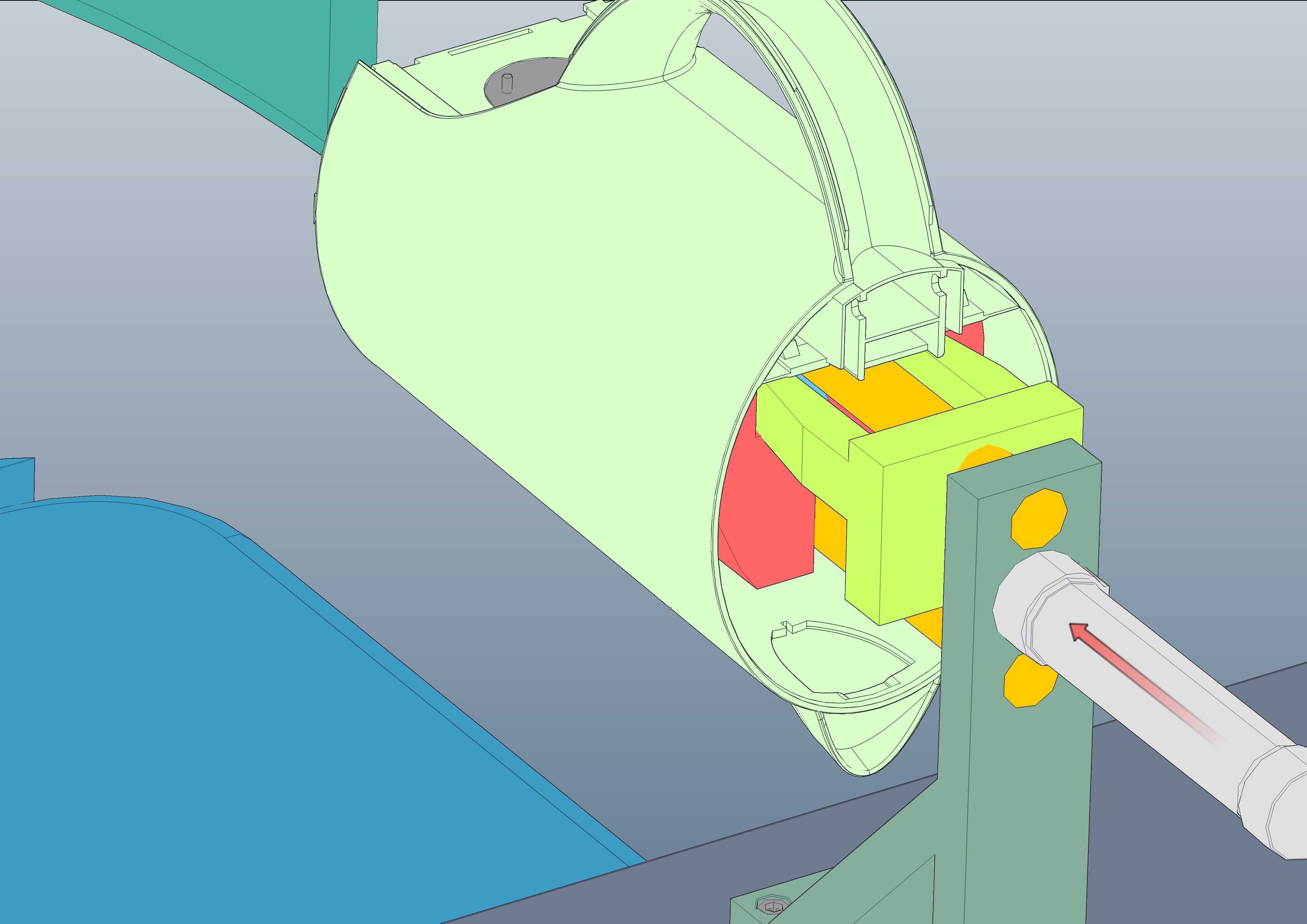

　　夹具的动力传递部分采用双导杆导向结构，两根平行的镀铬导杆穿过安装支架的直线轴承，压装时的推力沿着导杆轴向传递，完全抵消手动压装时容易出现的侧向分力，导杆前端的压头做了仿形设计，压合面和水壶待压装区域的曲面完全贴合，压装力能均匀分散在接触面上，不会在壶身表面留下压痕。考虑到产线换型的需求，定位型腔采用分体式锁紧设计，松开侧面的紧固螺丝就能快速更换不同型号水壶对应的型腔模块，换型时间能控制在十分钟以内，适配同系列不同容量规格的水壶装配需求。

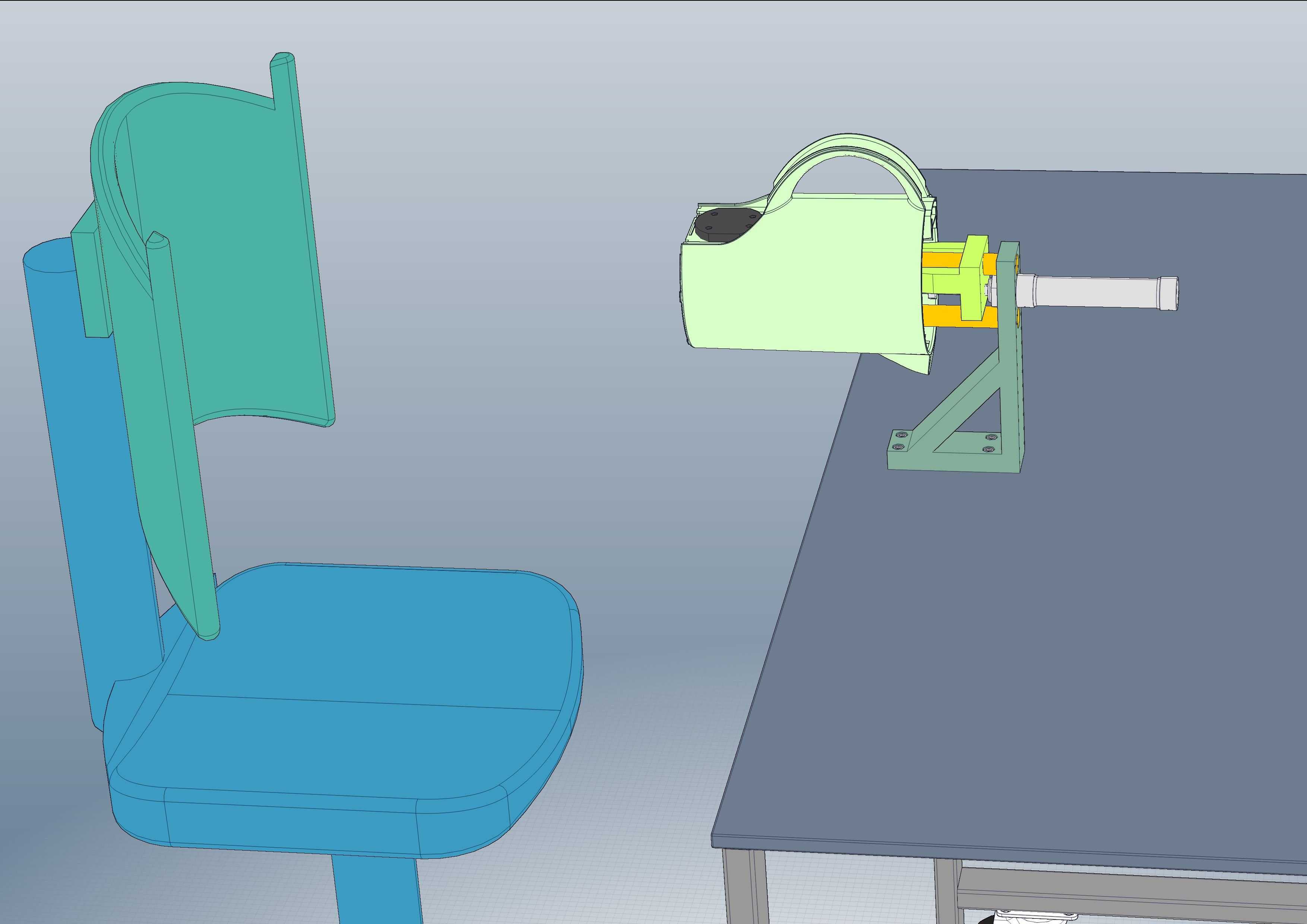

　　安装边界方面，这套夹具的整体安装底座采用标准台钳夹持尺寸，不需要对现有装配工作台做额外改造，直接固定在常规装配工位的台面上就能使用，整体横向占用空间不超过400mm，纵向深度不超过250mm，不会占用过多工位操作空间；夹具的操作高度设置在距离工作台面120mm的位置，刚好匹配操作人员坐姿操作的手部作业高度，长时间操作也不容易产生疲劳。

　　在细节设计上，夹具的所有和工件接触的定位面都做了圆角倒钝处理，边缘没有尖锐毛刺，避免取放工件时刮花水壶的塑料外壳；导向杆的表面做了硬铬镀层处理，耐磨性能优异，长期往复压装也不会出现拉毛卡顿的问题；弹性顶持块内置的弹簧选用了符合五金件标准的不锈钢弹簧，疲劳寿命满足产线三班倒连续作业的使用需求，不需要频繁更换弹性元件。实际产线验证数据显示，使用这套夹具后，单工位的水壶电阻与按钮装配节拍能稳定在12秒每件，装配良率从原来手工装配的87%提升到99.5%以上，同时大幅降低了新员工的工位培训周期，没有装配经验的新员工经过半小时的操作讲解就能独立上岗完成装配作业。

　　从结构设计的逻辑来看，这套夹具没有采用复杂的气动或者电动动力结构，完全依靠手动操作配合刚性定位实现装配精度控制，制造成本低，维护简单，产线一线操作人员就能完成日常的清洁、润滑维护，不需要专门的设备维护人员跟进，非常适合中小型小家电装配企业的产线升级需求，也可以作为自动化装配线的手动备用工位工装，在自动化设备维保期间替代完成装配作业，避免产线停线。
