精密铰接式金属连接支座结构设计

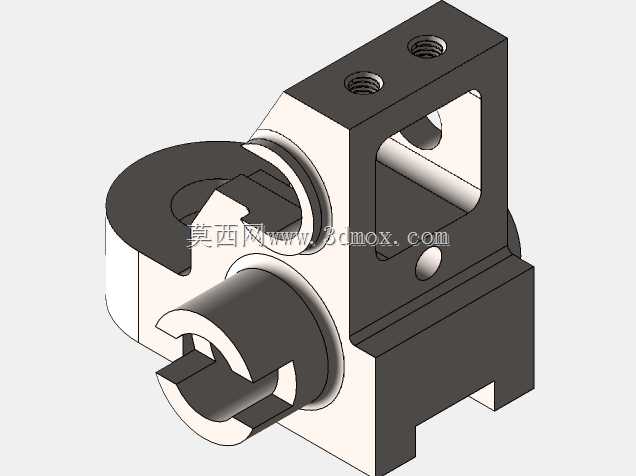

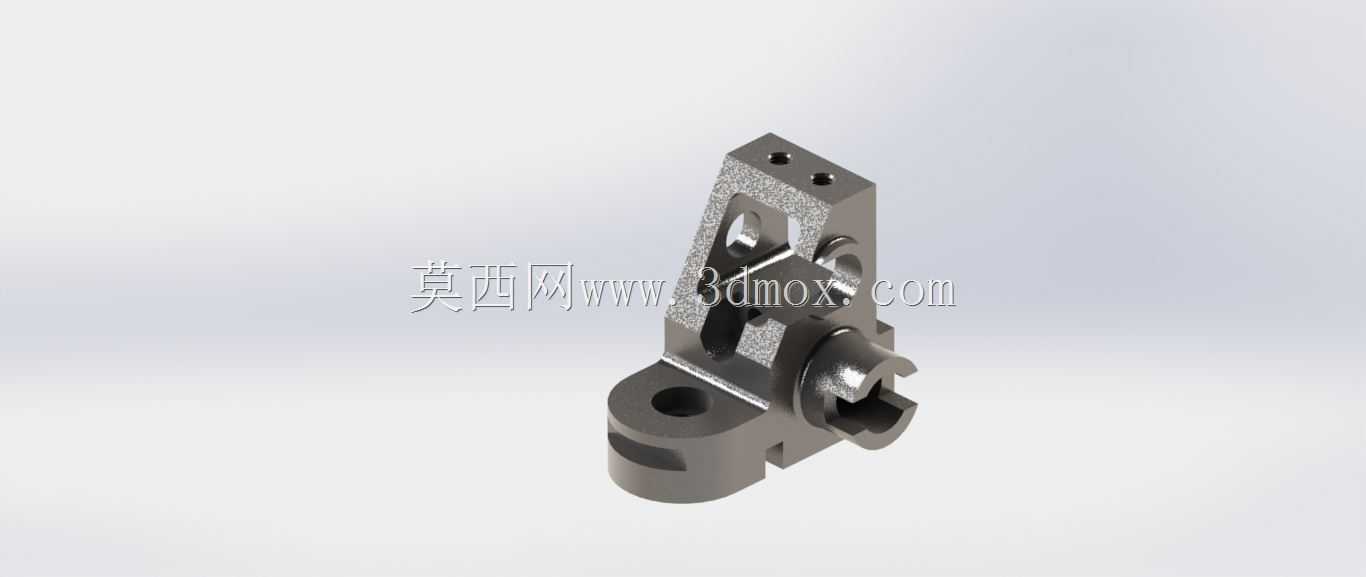

　　这类铰接式金属连接支座，多应用在需要实现小角度摆动、同时承载径向与轴向复合载荷的机械传动链路中，常见于轻工自动化生产线的执行端连接、小型工装夹具的角度调节模块、检测设备的探头摆臂支撑位，部分户外便携设备的折叠支撑结构也会采用同构型的设计逻辑。从结构本身来看，支座主体采用一体化铣削成型的金属基体，避免了多件拼接带来的装配间隙累积，基体上部设置两个同轴的光孔安装位，用于和上方固定机架通过螺栓锁紧，孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中，防止长期受载后安装孔出现塑性形变。基体侧面开设的镂空槽并非减重设计的冗余处理，槽体的两个平行侧壁刚好作为铰接摆臂的运动限位面，摆臂摆动到极限位置时，侧壁可以直接承受摆臂传递的冲击载荷，

　　不需要额外加装外置限位块，减少了整机的零件数量。下部的铰接轴位采用了台阶式结构，大直径段作为承载主轴面，和配套轴套配合实现转动副，小直径段预留了卡簧安装槽，用于轴向限位，防止铰接轴在往复摆动过程中出现轴向窜动，轴孔的配合公差一般选取H7/g6的间隙配合，既保证转动过程无卡滞，又不会因为间隙过大出现摆动虚位。下部伸出的带孔凸耳，是用于连接复位拉簧或者阻尼器的安装位，凸耳上的通孔做了倒角处理，避免弹簧挂钩安装时刮伤镀层，同时凸耳的位置经过受力校核，弹簧拉力的作用线刚好穿过铰接轴的中心平面，不会给铰接副带来额外的偏载力矩。从安装边界来看，这类支座的上部安装孔中心距、铰接轴中心到安装面的垂直距离、下部凸耳的孔位坐标都有严格的尺寸链约束，

　　设计时需要先确认配套摆臂的摆动角度范围，再反向推导镂空槽的开槽深度和侧壁角度，避免摆臂运动时和基体发生干涉。建模过程中，所有的棱边都做了0.5到1毫米的圆角处理，除了去除加工毛刺的工艺需求，更重要的是降低尖角位置的应力集中系数，尤其是在承受交变载荷的工况下，圆角处理可以大幅提升零件的疲劳寿命。基体上的所有安装孔都做了锪平处理，保证螺栓安装时端面贴合紧密，不会因为安装面的铸造或者铣削斜度导致螺栓锁紧后出现偏斜，影响连接刚性。这类零件的材质一般选用45号钢或者6061铝合金，承载要求高的工况下会做调质处理，表面做发黑或者阳极氧化防腐，在有洁净要求的食品、医药生产线上，也会选用304不锈钢材质加工，表面做电解抛光处理，避免积尘滋生细菌。

　　实际选型替换时，需要重点核对铰接轴的直径、上部安装孔的孔距、以及整体的安装高度，这三个尺寸直接决定了该支座能否直接替换原有结构件，不需要额外修改周边配套零件的尺寸。另外，铰接位的配合面粗糙度要求达到Ra1.6，保证转动过程顺滑无卡顿，非配合面的粗糙度达到Ra3.2即可，不需要过高的加工精度，平衡加工成本和使用性能。
