带弹簧预紧结构外六角螺栓组件

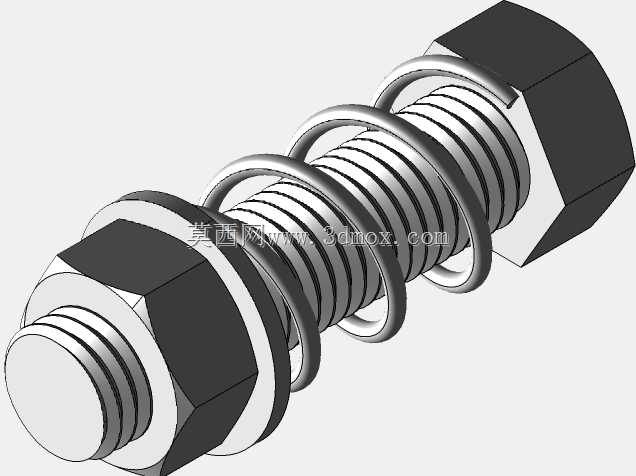

　　这套带弹簧预紧的外六角螺栓连接组件，在常规螺纹紧固场景里的适配性非常广，从低压电气柜的门板固定、小型自动化设备的钣金护板安装，到轻工机械的可拆卸外罩连接，都能见到这类结构的实际应用。和普通单螺栓配平垫的紧固方案不同，这套结构把圆柱螺旋压缩弹簧直接套在螺栓光杆段，配合两端的六角螺母实现预紧力的可控调节，不需要额外加装防松垫圈就能在受振动的工况下保持足够的夹紧力，避免螺纹副因为反复微动出现松脱退牙的问题。

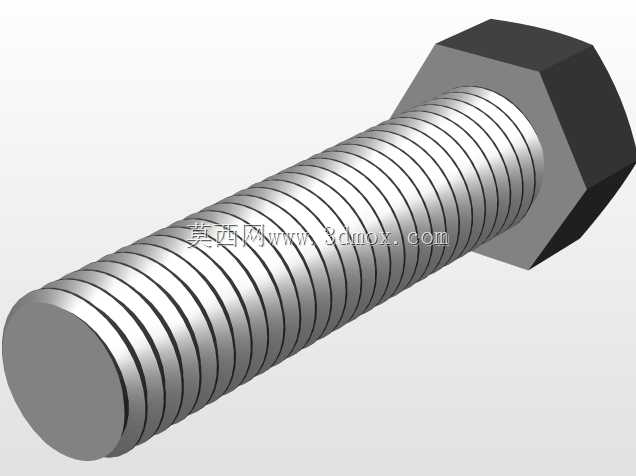

　　从设计逻辑上看，这套结构的核心是把弹簧的轴向弹力转化为螺纹副之间的持续正压力，哪怕被连接件因为温度形变、长期受压出现少量压缩量损失，弹簧的回弹量也能补上这个间隙，不会让夹紧力直接掉到临界值以下。建模的时候首先要确定螺纹的公称尺寸，螺栓杆部的光杆直径要比弹簧内径小0.8到1.2毫米，既不能留太大间隙让弹簧在杆部晃荡产生偏磨，也不能间隙过小导致弹簧伸缩的时候和杆部发生卡滞。螺栓的六角头对边尺寸、厚度都符合常规外六角紧固件的通用尺寸，方便用标准开口扳手、套筒工具进行拧紧操作，不需要定制特殊的拆装工具，现场维护的时候通用性很强。

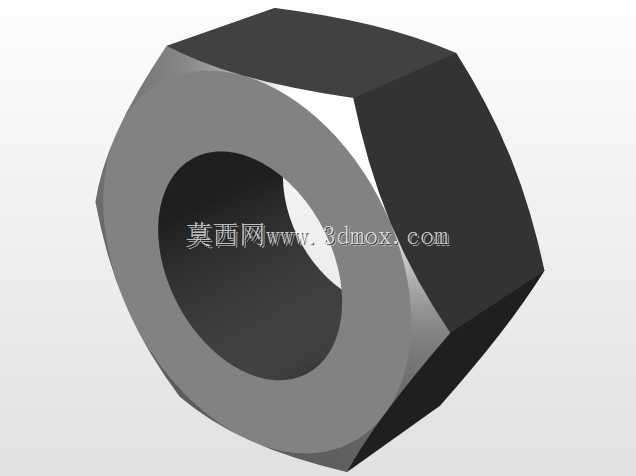

　　两端的六角螺母其中一个作为锁紧定位件，另一个用来调整弹簧的预压缩量，实际装配的时候要先把弹簧套入螺栓杆，再拧入远端的螺母把弹簧压缩到设计行程的三分之一左右，这个预压量既能保证初始状态下有足够的防松弹力，也能留出足够的压缩余量应对后续的形变补偿。弹簧的节距、有效圈数都是按照常规紧固件的载荷范围设计的，线径选择适配对应公称直径螺栓的常用预紧力区间，不会出现弹簧刚度太大拧不动、或者刚度太小起不到防松效果的问题。

　　安装边界上，这套组件对被连接件的通孔尺寸要求和同规格普通螺栓一致，不需要额外扩孔，因为弹簧的外径比六角螺母的对边尺寸小2毫米以上，所以安装沉孔只要能容纳螺母的尺寸就可以，不需要额外给弹簧留出避让空间，能直接替换原有普通螺栓的安装位，不用对原有设备的安装结构做任何改动。螺栓的螺纹段长度要保证在弹簧完全压并的时候，仍然有至少两牙的螺纹露出螺母外侧，避免螺纹啮合长度不足导致滑牙。杆部的无螺纹段长度要比弹簧自由长度短3到5毫米，保证弹簧在初始预紧状态下就有足够的初始压力，不会出现松旷的情况。

　　在实际使用场景里，这类带预紧弹簧的螺栓组件特别适合用在需要经常拆卸、同时设备运行有持续小幅振动的位置，比如小型输送线的侧挡板、振动给料器的观察盖板、风机的可拆卸防护网固定，这些位置如果用普通螺栓加防松垫，多次拆装之后防松垫的刃口会磨损，防松效果大幅下降，而弹簧结构的防松是靠持续的轴向弹力，不存在刃口磨损失效的问题，只要弹簧没有出现永久塑性变形，就能一直保持稳定的防松效果。建模的时候螺纹部分做了简化的修饰处理，既保留了螺纹的视觉特征，也避免了实体螺纹导致的文件过大问题，弹簧部分的螺旋线和螺栓轴线完全同轴，两端的磨平圈处理也和实际弹簧的加工工艺一致，端面和螺母的接触面是完整的环形平面，不会出现弹簧端面偏斜导致的预紧力偏心问题。

　　另外这套结构的所有零件都采用同轴设计，装配的时候不需要额外的定位工装，只要依次把弹簧套入螺栓、拧入两端螺母就能完成组件预装，现场装配的时候可以先把组件预装好再穿入被连接件的通孔，能大幅减少现场装配的零件数量，降低小零件掉落丢失的概率，对流水线装配的场景非常友好。螺栓头部和螺母的六角端面都做了轻微的倒角处理，既符合实际冷镦加工的工艺特征，也能避免装配的时候锐角划伤操作人员的手部，同时在拧入的时候更容易对准螺纹孔，不会因为端面的毛刺出现卡滞。
