通讯设备用斜切式PANJUR封板结构设计

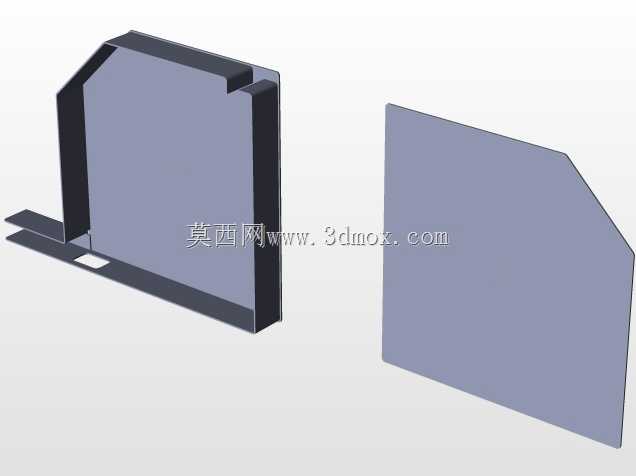

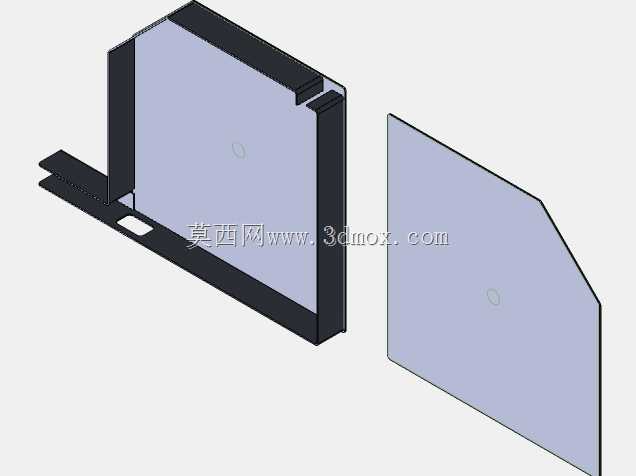

　　这款封板结构主要应用于通讯类电子设备的壳体侧部封装场景，在实际设备装配体系中，承担着壳体侧方开口封闭、内部元器件防护、设备外观面规整的核心作用，是通讯终端类产品壳体总成中不可或缺的结构配件。从实际使用场景来看，这类封板多适配于6英寸规格的手持或固定式通讯终端，对应设备侧方存在斜向布局的接口或操作区域，常规直角封板无法匹配该区域的装配边界，因此采用了单侧边斜切的外形设计，能够完美贴合设备壳体的斜向拼接位，避免出现装配缝隙过大、边角突出硌手的问题。从功能特性层面分析，该封板采用框体加平板的分体配合结构，其中带围边的框体部分直接卡接在设备壳体的侧方安装槽内，围边的厚度与壳体侧壁的卡槽深度完全匹配，安装后围边完全嵌入卡槽内部，

　　外表面与壳体侧壁保持齐平，不会出现突出或凹陷的装配误差；平板部分则通过侧边的定位槽与框体完成拼接，平板表面为完整的平整面，既可以作为设备侧方的外观装饰面，也能够阻挡外界灰尘、水渍进入设备内部，对内部的通讯主板、天线模组、接线端子形成可靠的物理防护。在设计思路的考量上，这款封板没有采用一体化注塑或冲压的成型方案，而是选择分体拼接结构，核心原因是对应通讯设备的侧方安装空间存在限位，一体化结构在装配时需要从设备外侧强行压入，很容易刮花壳体表面的喷涂涂层，同时斜切边角位置容易出现应力集中导致的开裂问题；分体结构可以先将围边框嵌入壳体卡槽完成定位，再将平板从内侧贴合固定，装配过程中不会接触壳体外表面，有效降低装配环节的外观不良率，

　　同时平板与围边的拼接缝设置在斜切边的内侧，从设备外部完全看不到拼接痕迹，不会破坏外观的整体性。从外形尺寸与安装边界来看，封板的整体轮廓为带单斜边的类矩形结构，直角边的尺寸完全匹配设备侧方开口的长宽尺寸，单边配合间隙控制在0.1mm以内，既能够保证装配顺畅，也不会出现晃动异响的问题；斜切边的倾斜角度与设备壳体的斜向过渡面完全一致，拼接后两者的过渡面顺滑衔接，没有台阶差。围边部分的高度与壳体侧壁的厚度保持一致，围边上预留的定位缺口对应壳体内部的加强筋位置，安装时可以通过缺口与加强筋的配合完成快速定位，不需要额外调整装配角度，能够有效提升生产线的装配效率。平板部分的厚度均匀，表面没有多余的凸起或卡扣结构，完全依靠围边内侧的卡槽完成固定，

　　不需要额外打螺丝或点胶，后期设备维护拆卸时，只需要从壳体内部将平板推出即可完成拆解，不会破坏封板本身的结构，可重复拆装使用。在实际工程应用中，这类封板的材质通常选用阻燃级ABS或者PC+ABS合金，既能够满足通讯设备的阻燃防护要求，也具备足够的结构强度，日常使用中受到外力挤压时不会出现变形断裂的问题，同时材料表面的喷涂适配性好，可以根据设备整体外观需求做磨砂、亮面或者金属质感的表面处理，与设备整体外观风格保持统一。针对通讯设备的信号传输需求，封板结构上没有设计大面积的金属嵌件，不会对设备内置天线的信号收发造成屏蔽影响，能够保证设备通讯信号的稳定传输。在安装边界的适配设计上，封板的所有边角都做了R0.3mm的圆角处理，既能够避免装配时边角划伤操作人员，也能够减少应力集中，提升封板的抗冲击性能；围边与平板的配合面做了0.05mm的错位公差设计，保证拼接后两者的外表面完全齐平，不会出现刮手的台阶。
