通讯设备安装固定金属支架结构

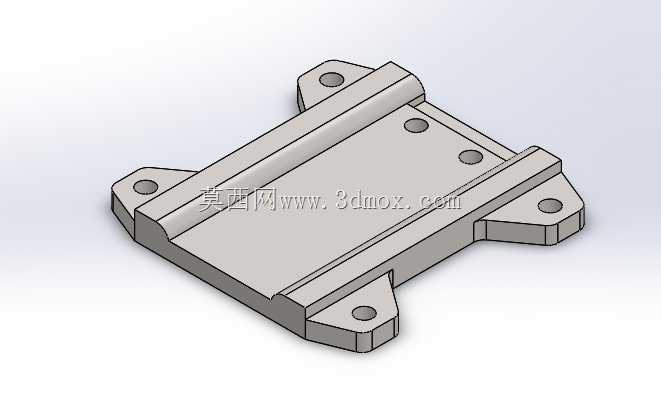

　　这款金属安装支座主要面向通讯类电子设备的舱内固定场景，在户外通讯基站设备、车载通讯终端、工业现场通讯模组的安装环节中，这类支座承担着设备主体与安装基面之间的连接承载作用，既要抵消设备运行过程中产生的微幅振动，也要保证长期使用下的连接可靠性，避免设备出现移位、连接松脱的问题。从结构设计来看，支座主体采用一体化折弯成型的板式结构，中间平整的承托面完全匹配待安装通讯模块的底部轮廓，承托面边缘设置的凸起挡边可以在设备安装时起到快速定位的作用，装配时无需反复调整设备对位，直接将设备底部贴合承托面即可对准安装孔位，能有效缩减现场装配的调校时间。支座四周延伸出的带孔安装耳采用对称式布局，每个安装耳上都预制了沉头安装孔，

　　安装时螺栓头部可以完全沉入孔内，不会突出支座表面刮蹭设备外壳，同时六个安装点位的均匀分布，能让螺栓锁紧后的压紧力均匀传递到整个支座平面，避免局部应力集中导致的支座变形。设计过程中特意将安装耳的外形做了切角处理，既减少了支座整体的材料占用，也能避免安装时尖锐边角划伤操作人员，同时切角后的轮廓不会和相邻安装的其他通讯配件产生空间干涉。在安装边界的考量上，支座整体厚度控制在适配常规M4沉头螺栓的规格，承托面的平面度公差控制在0.1mm以内，保证设备安装后底部完全贴合，不会出现局部悬空导致的设备壳体受力不均。安装耳的孔位间距按照通讯设备通用安装孔距标准设计，能适配市面上多数同尺寸规格的通讯模组安装需求，无需额外对安装基面做打孔改造。

　　支座两侧的纵向加强筋和主体承托面为一体成型结构，不需要额外焊接加强件，既提升了支座整体的抗弯折强度，也避免了焊接部位容易出现的锈蚀、应力断裂问题。在实际使用场景中，这类支座可以直接通过膨胀螺栓固定在混凝土基站墙面，也可以通过抱箍配件固定在通讯杆架上，适配多种不同的安装基面条件。当通讯设备运行产生持续微振时，支座的整体结构刚度可以将振动传导分散到整个安装基面，不会让连接螺栓长期承受单点交变载荷，有效延长连接结构的疲劳寿命。针对户外使用的场景，结构设计上没有设置容易积灰积水的凹槽结构，所有边角都做了小圆弧过渡，雨水和灰尘可以顺着支座斜面自然滑落，不会在表面积存腐蚀基材。支座的安装孔位都预留了足够的螺栓操作空间，

　　使用常规的内六角扳手就可以完成全部锁紧操作，不需要特殊的定制工装，现场维护拆装时也能快速完成设备的拆卸更换，不需要完全拆除整个支座的固定结构。在和设备的配合上，承托面的挡边高度刚好卡住设备底部的定位槽，设备安装后不会出现水平方向的滑移，即使在车载移动这类存在持续颠簸的使用场景下，也能保证设备的固定位置不发生偏移，避免设备连接的通讯线缆出现拉扯松脱的问题。
