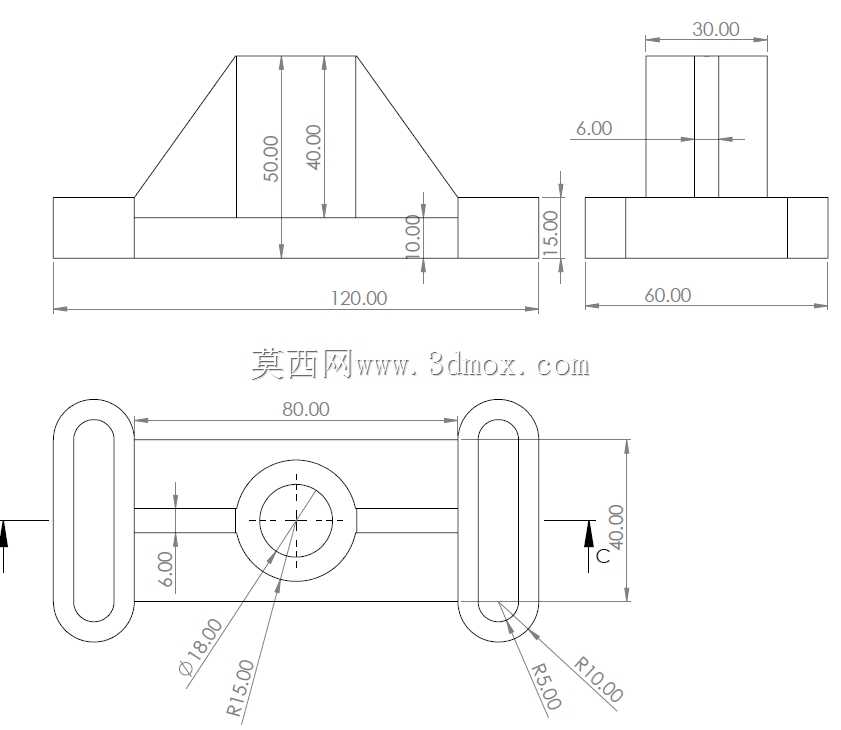

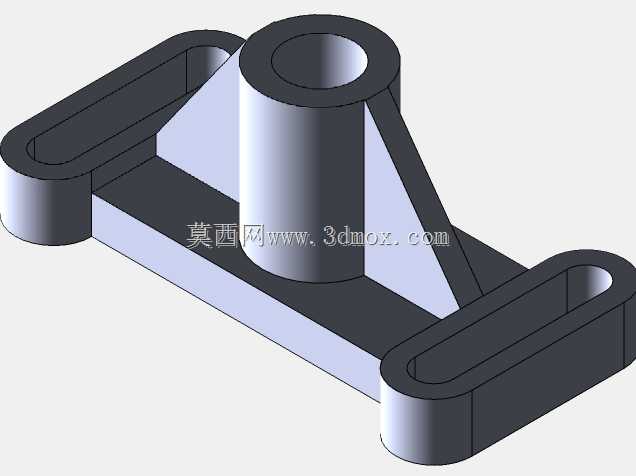

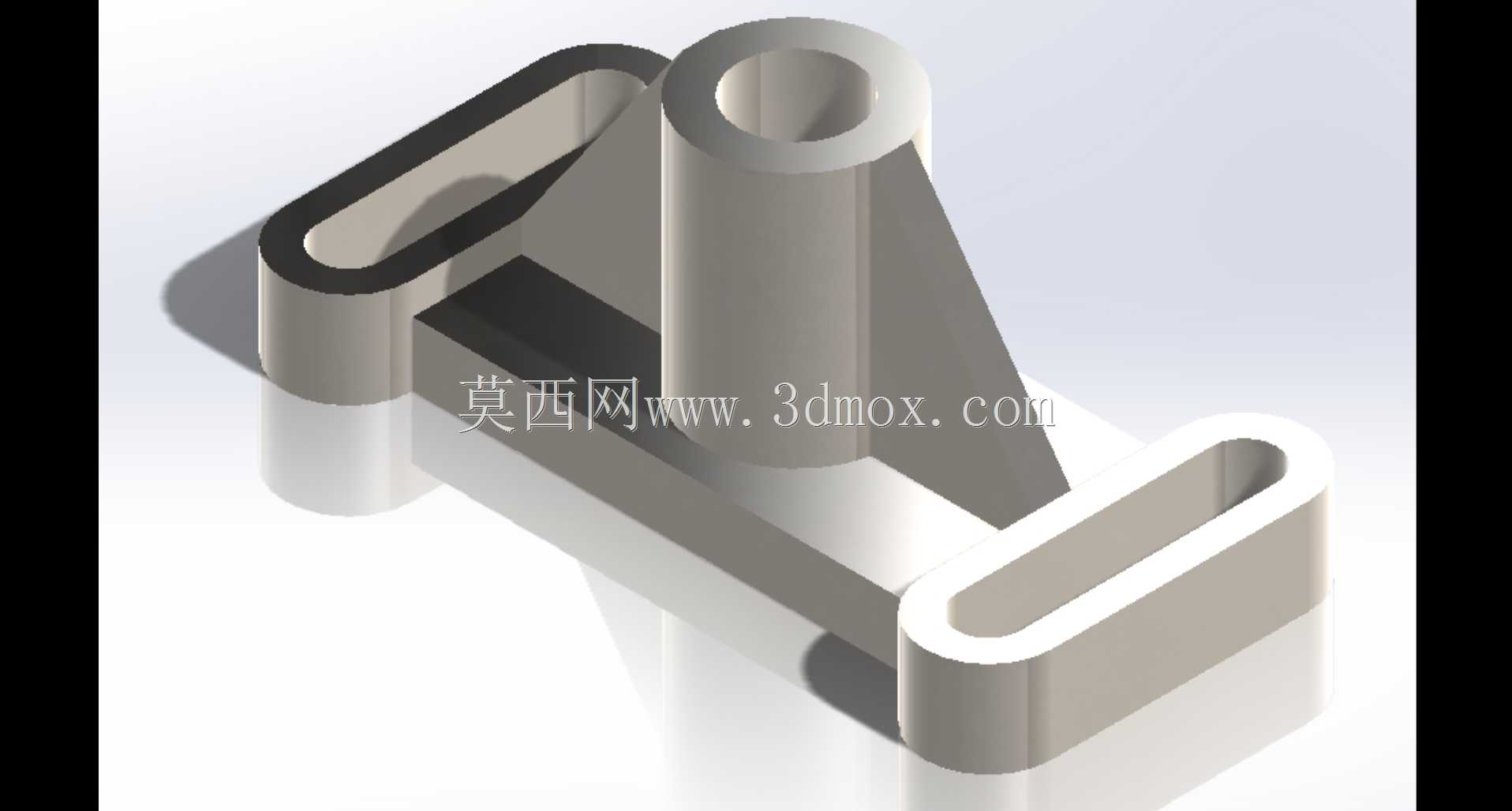

带双U型槽的立式支撑连接结构件

　　该结构件属于机械系统中的支撑连接类零部件，主要应用于小型自动化设备、工装夹具、教学实训台架的点位支撑场景，承担相邻功能部件的载荷传递、位置固定与姿态保持作用，可在低速、静载或低频次动载的工况下稳定工作，常见于轻工装配线的定位模组、实验设备的支架单元以及手动工装的承载基座部位。从结构功能来看，中间立式圆柱为核心的轴套配合段，内孔为光孔设计，可与对应直径的导向轴、支撑杆形成间隙或过渡配合，既可以作为旋转副的支撑套，也可作为固定立柱的安装基座，圆柱段的高度根据配合轴的插入深度设计，预留足够的配合长度以保证连接刚性，避免配合段过短导致的晃动或偏载问题。两侧对称布置的U型开口槽为安装调节位，槽的宽度与标准紧固件尺寸匹配，

　　可通过螺栓穿过槽位将该支撑件固定在底板或型材框架上，U型槽的长条形设计允许安装时沿槽的长度方向调整位置，降低安装时的孔位精度要求，适配现场装配的微调需求，槽的端部做了圆弧过渡，避免应力集中在槽的直角位置，提升长期受载下的结构强度。连接立式圆柱与底部安装板的三角加强筋是结构刚性的核心保障，筋板从圆柱中下部延伸至底部安装板的内侧区域，覆盖了载荷传递的主要路径，当立式圆柱承受径向载荷时，筋板可将载荷分散到整个底部安装面，避免圆柱根部出现应力集中导致的断裂或变形，筋板的厚度根据整体载荷等级设计，既保证足够的抗弯截面模量，也不会过度增加零件的整体重量与材料消耗。底部安装板为平面结构，与安装基面完全贴合，保证安装后的接触刚度，

　　两个U型槽分别位于安装板的两端，形成稳定的两点支撑布局，安装后不会出现绕安装螺栓的转动趋势，配合立式圆柱的中心位置，整体受力均衡。从设计思路来看，该零件采用对称式布局，一方面降低建模与加工的复杂度，另一方面保证受力时的变形均匀，不会出现单侧偏载导致的倾斜问题；所有转角位置均做了圆角处理，既避免加工时的锐角崩边，也减少应力集中点，提升零件的疲劳寿命。在安装边界上，零件的整体宽度由两侧U型槽的外端距离决定，安装时需要预留至少超出槽端5mm的操作空间，方便螺栓的放入与拧紧；立式圆柱的高度决定了上部配合部件的安装高度，设计选型时需要确认上部部件的最低安装位置与基面的距离，避免出现高度干涉；内孔的直径公差根据配合需求选择，

　　若作为固定支撑可采用H7公差，若作为滑动导向套可采用H8公差并配套相应的表面粗糙度要求。实际应用中，该类支撑件常搭配内六角圆柱头螺栓使用，安装时先将螺栓穿入U型槽预紧，调整好支撑件的前后位置后再完全拧紧，若需要频繁调整位置，可在安装板与基面之间增加薄垫片调整高度，适配不同的装配高度需求。零件的壁厚设计均匀，立式圆柱的壁厚、加强筋的厚度、安装板的厚度保持相近的尺寸比例，若采用注塑或3D打印工艺制作，可避免因壁厚不均导致的缩痕或变形问题，若采用金属切削加工，均匀的壁厚也可减少加工时的材料去除量，提升加工效率。在载荷承受方面，该结构可承受沿立式圆柱轴向的垂直压力，也可承受垂直于圆柱轴线的径向载荷，径向载荷的方向若与加强筋的平面方向一致，结构的承载能力最强，若载荷方向垂直于加强筋平面，可通过两侧U型槽的螺栓锁紧力辅助抵抗倾覆力矩，保证结构稳定。
