六穴翘板开关注塑模具型腔结构

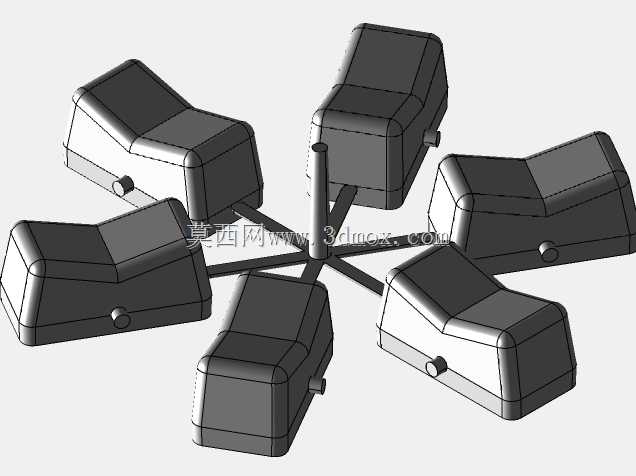

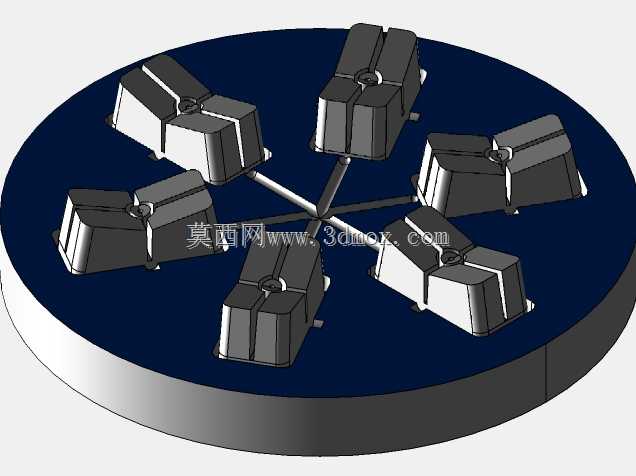

　　这套结构对应日常消费电子、低压电器领域用量极大的翘板类按键开关的注塑成型型腔部分，是整套注塑模具里直接决定开关按键外观尺寸、装配精度的核心成型组件。从排布方式来看，采用了圆周式六穴均衡布局，六个成型型腔绕模具中心轴线均匀分布，这种排布并非随意选择，而是结合翘板开关本身的小尺寸、对称结构特性，匹配注塑机射胶中心的料流均衡性要求，让熔融塑料从中心主流道出发，经辐射状分流道到达每一个型腔的流程长度完全一致，能有效避免不同穴号的制品出现填充不足、飞边、内应力不均的成型缺陷，同时圆周排布也能让模具在开模、顶出过程中受力更均匀，减少长期生产过程中模板偏载磨损的概率。

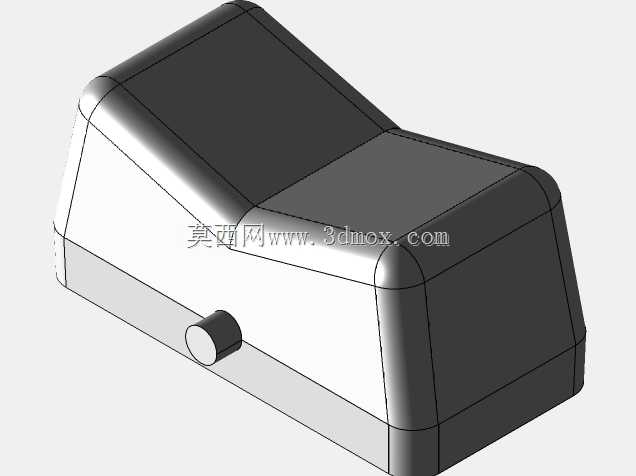

　　从成型功能来看，该型腔部分直接成型翘板开关的按键外轮廓与配合基准面，翘板开关作为墙面开关、小型电器控制按键的核心操作件，其外表面需要有良好的外观质感，不能有明显的熔接痕、缩印，同时和开关底座配合的转轴位、按压触点位的尺寸公差需要控制在合理范围内，否则会出现按键卡滞、按压手感不一致、导通行程偏差的问题。设计时型腔的成型面做了合理的脱模斜度预留，沿开模方向的侧壁斜度匹配塑料原料的收缩特性，避免硬脱模导致的制品表面拉伤；每个型腔靠近分流道的位置都设置了合理的浇口位置，选在按键非外观面的侧部位置，浇口残留不会影响产品最终的装配外观，同时浇口截面尺寸经过匹配，既能保证填充时的料流顺畅，也能在开模时方便浇口凝料和制品自动分离。

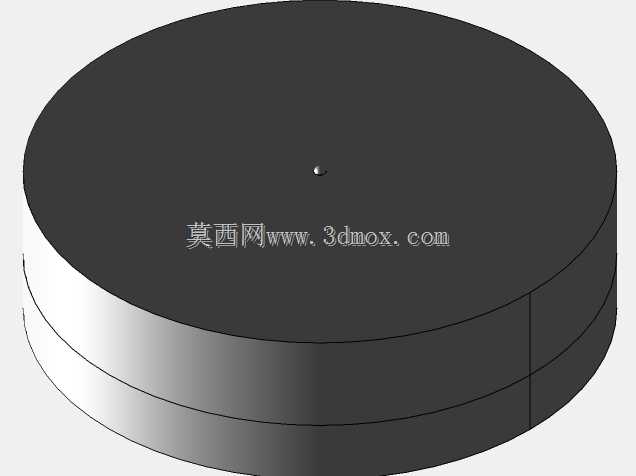

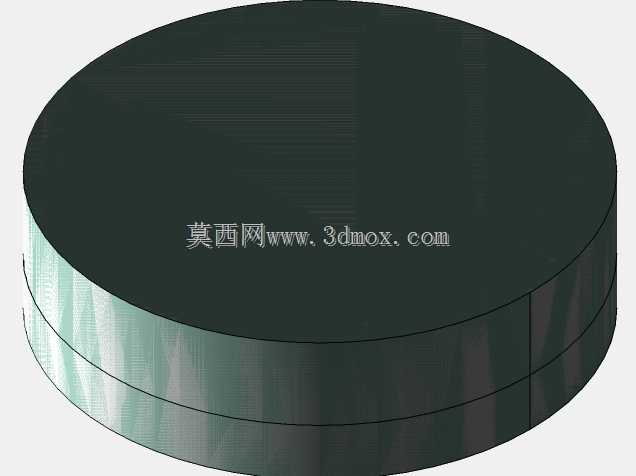

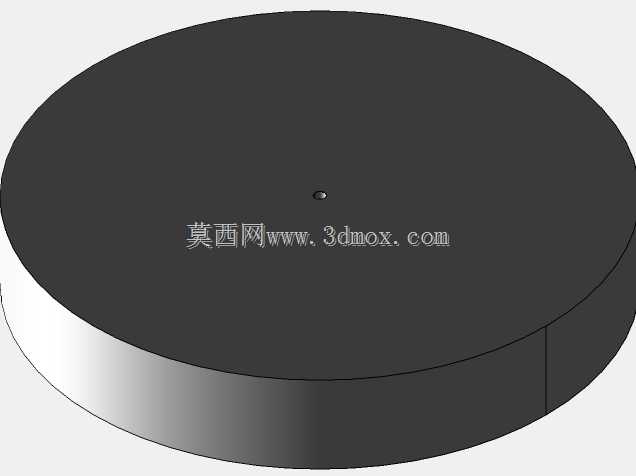

　　从安装边界来看，整套型腔组件是嵌入定模板模框内的镶件结构，圆周外圆和模框的配合公差采用基孔制过渡配合，保证镶件安装后不会出现移位，同时也方便后续维护更换——如果单个型腔出现磨损、碰伤，不需要更换整块模板，只需要更换对应位置的小型芯镶件即可，大幅降低量产过程中的模具维护成本。型腔的分型面贴合翘板开关的最大轮廓线位置，分型面处做了精准的贴合封胶面，合模时封胶面的贴合压力足够，不会在生产中出现飞边溢出的问题；同时分流道做在分型面位置，截面采用梯形流道设计，比表面积小，热量损失慢，能减少注塑过程中的冷料产生，流道末端还预留了冷料穴位置，存储料流前端的冷料，避免冷料进入型腔导致制品强度下降或者外观缺陷。

　　在实际量产场景中，这类多穴翘板开关模具通常搭配小型卧式注塑机使用，适配PP、ABS、PC等常用电器塑料原料的成型，单模成型周期可以控制在15-20秒区间，六穴的排布能让单班产量满足大规模配套的需求，毕竟翘板开关属于通用电器配件，市场需求量极大，一模多穴的结构设计就是为了平衡成型质量和生产效率。设计过程中也充分考虑了冷却系统的排布空间，型腔镶件周边的模板位置可以排布圆周走向的冷却水道，让每个型腔都能获得均匀的冷却效果，避免不同位置的制品冷却速率不一致导致的收缩变形，保证每一个成型出来的翘板开关尺寸一致性，后续装配时不需要额外的筛选分组，就能直接和开关底座、触点弹簧等配件完成自动化装配，大幅降低后续组装环节的不良率。另外，型腔的成型面粗糙度也做了对应要求，外观面做了抛光处理，达到镜面级别，成型出来的按键表面不需要额外的喷涂处理就能满足外观要求，减少后续工序的成本投入。
