6s配套摄像头盖注塑成型模腔结构设计

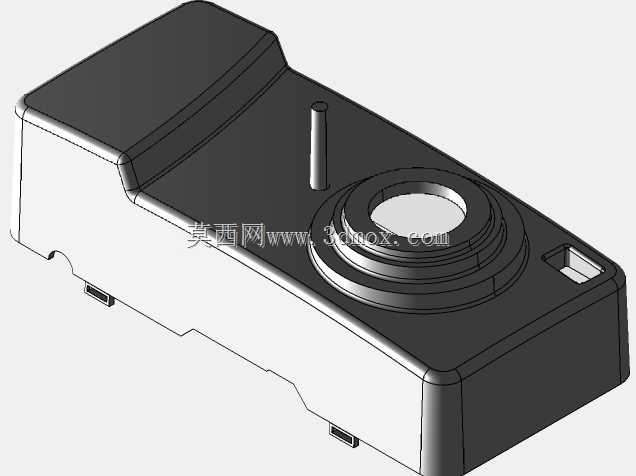

　　这套模腔结构针对消费电子类小型外观覆盖件的注塑成型需求开发，适配的摄像头盖属于手持智能终端的外露功能部件，日常使用中既要承担摄像头模组外围的防护作用，也要匹配整机外观的装配公差要求，避免出现装配段差、边缘毛刺影响终端产品的外观质感与使用体验。从实际量产场景来看，这类小型精密注塑件的模腔设计直接决定了单批次生产的良率上限，尤其是摄像头盖带有环形镜头避让的阶梯特征，成型过程中极易出现胶口痕迹明显、局部缩痕、分型面错位等问题，设计阶段需要针对这些风险点做针对性的结构避让与流道匹配。

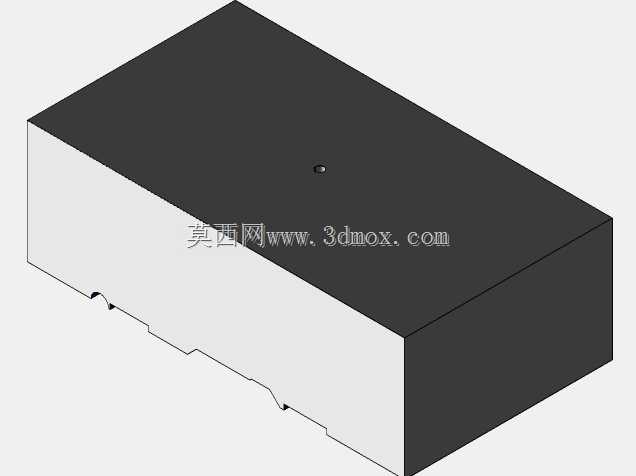

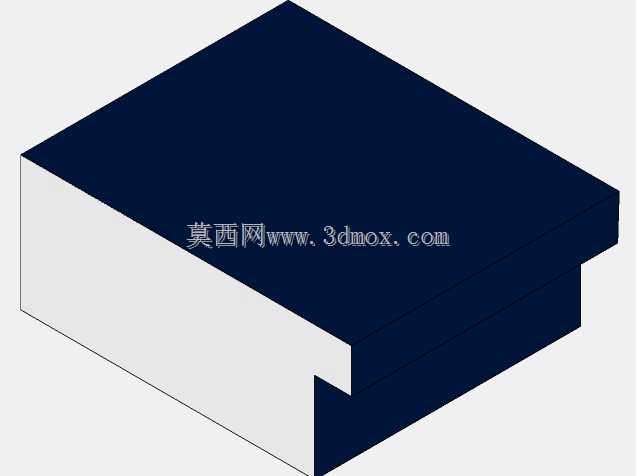

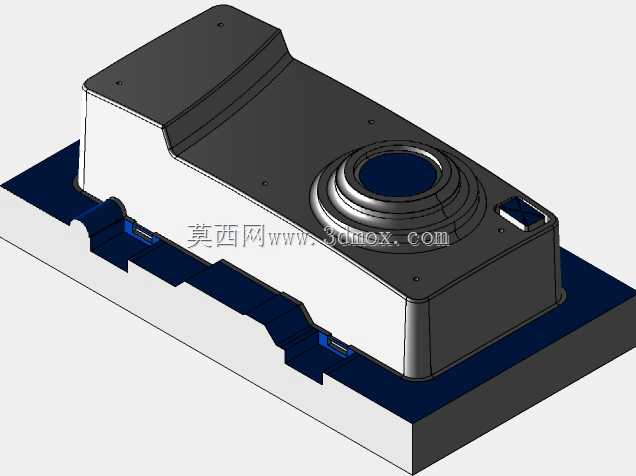

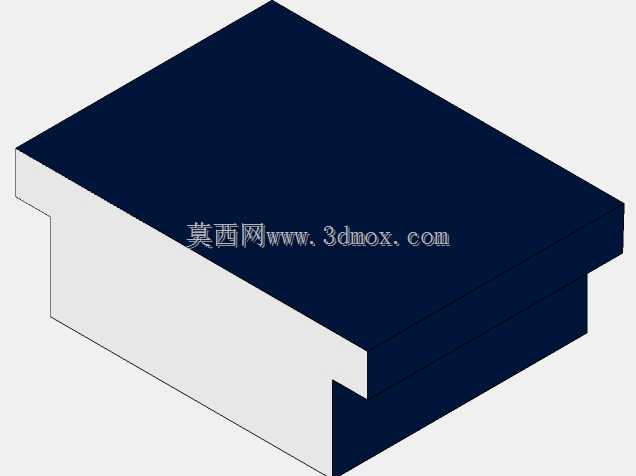

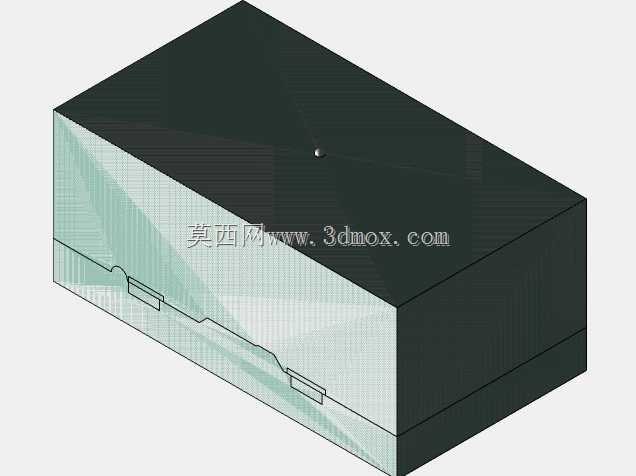

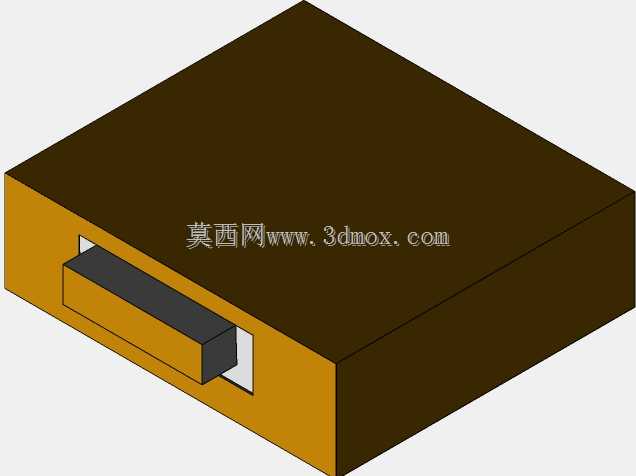

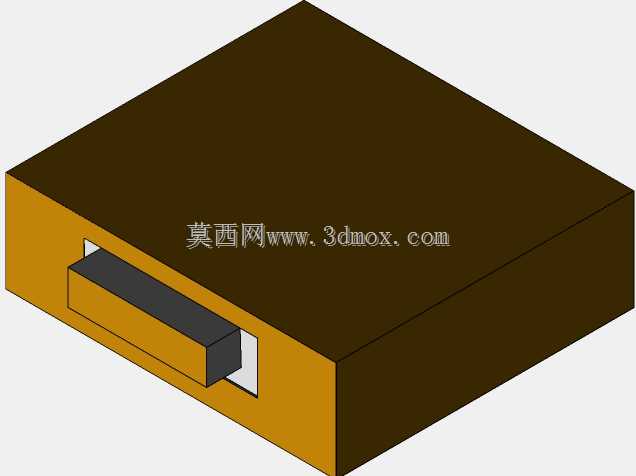

　　从模腔的整体布局来看，采用的是单型腔布局结构，适配小批量试产或者EMX模块设计练习场景下的成型需求，模腔的分型面完全贴合摄像头盖的外轮廓走势，在盖体侧边的卡扣装配位做了局部的镶件拆分，既方便后续加工过程中的电极放电作业，也能在量产过程中针对易磨损的卡扣成型位做快速更换，减少整模返修的成本与停机时间。模腔的成型面做了差异化的粗糙度处理，对应摄像头盖外表面的区域做了镜面抛光预留，成型后可直接达到外观面的光洁度要求，不需要后续额外的喷涂打磨工序；对应盖体内侧的装配筋位、卡扣位区域则保留了适当的加工纹理，减少注塑过程中顶出时的粘模风险。

　　设计过程中优先匹配了热流道转冷流道的进胶方案，进胶点选在盖体非外观面的侧边位置，避免胶口痕迹残留在外露的外观区域，同时针对镜头位置的环形凸台特征，在模腔对应位置做了局部的排气镶件设计，因为该区域属于胶料流动的末端，极易出现困气导致的烧焦、缺胶问题，0.02mm深度的排气槽可以在注塑填充过程中快速排出型腔内的空气，保证环形凸台位置的填充饱满度，不会出现边缘缺料影响后续镜头镜片的装配贴合。模腔的冷却水路采用了随形布局的方式，沿着盖体的轮廓走势排布，距离成型面的距离保持在1.5倍水路直径的均匀区间，避免出现局部冷却不均导致的塑件翘曲变形，尤其是盖体上的几个安装柱位，对应位置单独做了隔水片式的冷却强化，防止柱位位置冷却过慢出现表面缩痕，影响后续螺丝锁附的装配强度。

　　从安装边界来看，这套模腔的外形尺寸适配标准的1515规格模架，不需要额外定制非标模架即可完成整模装配，模腔四周的定位锁止结构采用了零度直身锁配合，合模过程中的定位精度可以控制在0.02mm以内，完全满足这类小型精密外观件的成型公差要求，避免出现分型面错位导致的塑件飞边问题。顶出结构的排布上，针对盖体的筋位、柱位、边缘位置均匀分布顶针，同时在镜头环形凸台的内侧设置了环形顶出块，避免顶出力不均导致的塑件顶白、顶穿问题，顶出行程预留了15mm的安全距离，保证塑件开模后可以完全脱离模腔，不会出现粘定模的情况。

　　在实际应用场景中，这类模腔结构除了适配手机摄像头盖的成型需求，也可以通过更换局部镶件的方式，快速适配同规格的小型电子设备端盖、传感器外盖类零件的注塑生产，模腔的整体刚性经过校核，在常用ABS、PC+ABS等注塑材料的常规注射压力下，不会出现模腔变形导致的尺寸超差问题，成型后的塑件尺寸公差可以稳定控制在MT5级精度范围内，完全满足消费电子类零件的装配要求。设计过程中也充分考虑了加工的工艺性，所有成型面的转角位置都预留了R0.5以上的圆角，既避免了加工过程中刀具清角的难度，也能减少注塑过程中应力集中导致的模腔开裂风险，延长模具的整体使用寿命。
