通讯类塑料盖注塑成型模具结构设计

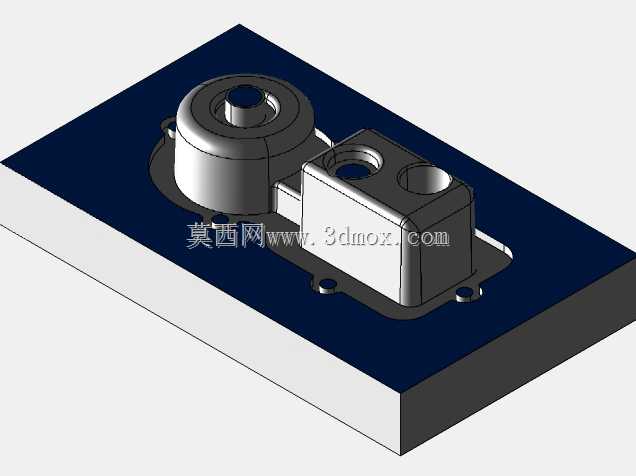

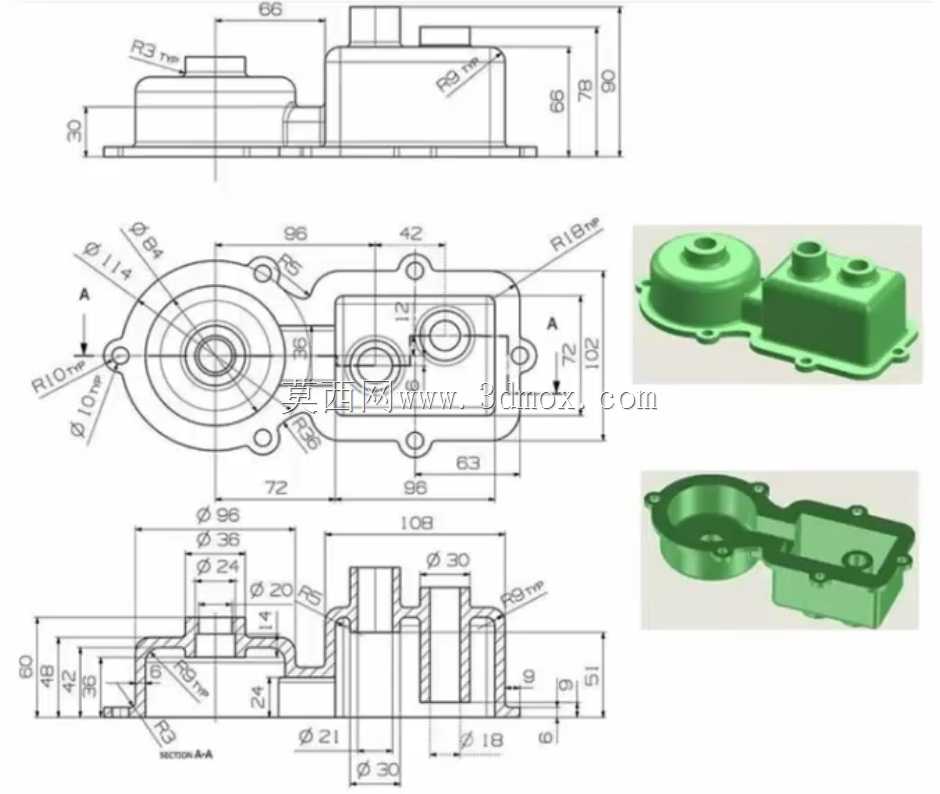

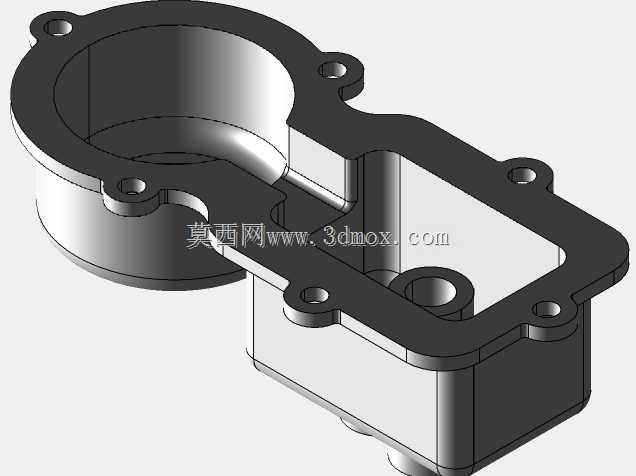

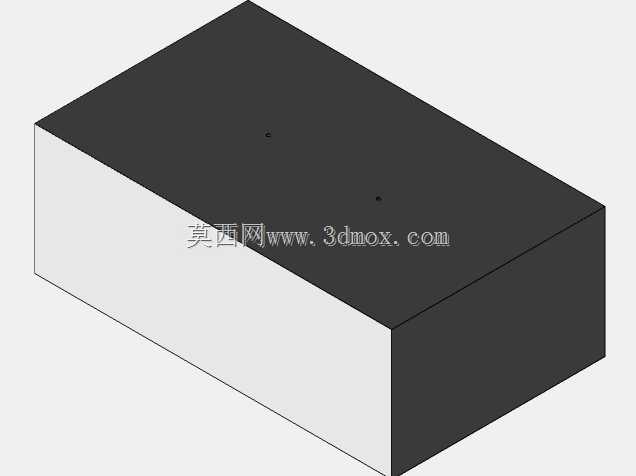

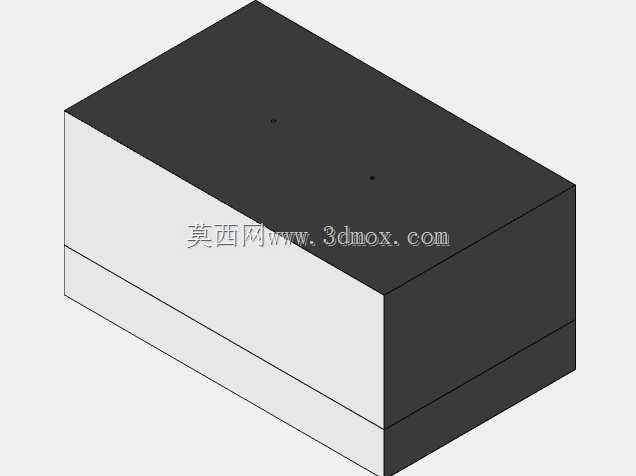

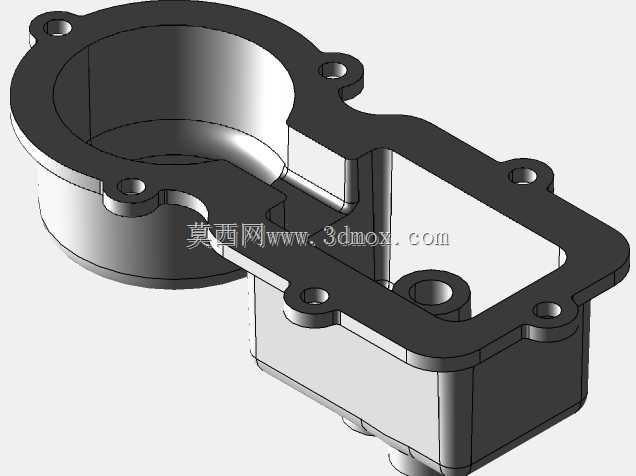

　　这套塑料盖模具主要面向通讯终端配套塑料盖件的批量注塑生产场景，适配卧式注塑机的安装规格，模架采用标准两板模结构，整体安装边界控制在300mm×250mm×180mm范围内，可直接适配锁模力120吨级的常规注塑设备，无需额外定制改装模座。从实际生产用途来看，该模具用于成型通讯设备配套的塑料上盖组件，成型后的塑件需满足通讯产品外壳的装配公差要求，与下方壳体的配合间隙控制在0.1mm以内，同时塑件表面需无明显熔接痕、缩痕，满足后续丝印、装配的外观与尺寸要求。设计过程中优先考虑了量产的稳定性，型腔采用整体镶嵌式结构，模仁材料选用预硬塑胶模具钢，成型表面抛光至Ra0.8，既保证塑件表面质量，也方便后续磨损后的维修更换，无需整体报废模架。

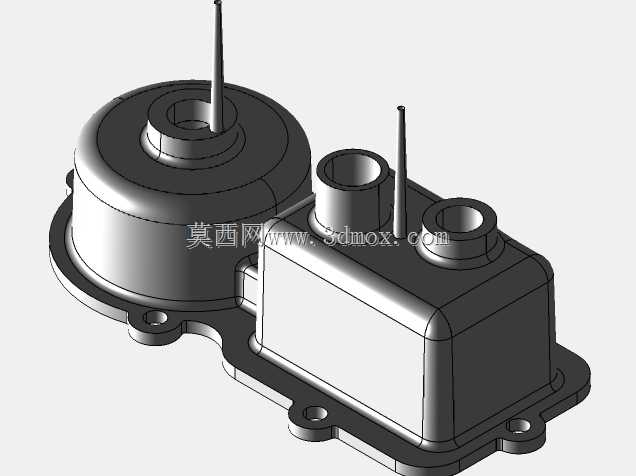

　　浇注系统采用侧浇口进料，浇口位置开设在塑件非外观面的侧边，开模后可通过人工或简易工装快速去除浇口凝料，不会在外观面留下残留痕迹。冷却回路围绕型腔与型芯分别布置，采用直径8mm的直通式水路，水路间距控制在15-20mm，距离成型面的距离保持在12mm左右，保证成型过程中型腔各区域温度均匀，将塑件成型周期控制在25秒以内，减少冷却不均导致的塑件翘曲变形问题。顶出机构采用顶杆+推块组合的方式，针对塑件内部的柱位、加强筋位置布置直径4mm的圆顶杆，在塑件侧壁的平直位置设置矩形推块，避免顶出过程中塑件出现顶白、变形问题，顶出行程设置为20mm，足够将塑件完全脱离型芯表面，配合机械手取件可实现全自动生产。

　　排气槽开设在型腔的熔体最后填充的边缘位置，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶问题，也不会产生飞边毛刺，减少后续去毛刺的人工工作量。导向定位系统采用标准导柱导套配合，同时在型腔四周设置零度直身锁，保证合模过程中型芯与型腔的同轴度控制在0.02mm以内，避免长期生产后出现合模错位导致的塑件壁厚不均问题。安装结构上，模架上下模座分别开设标准的码模槽，定位圈直径采用注塑机通用的100mm规格，浇口套球面半径匹配注塑机喷嘴的SR15规格，可直接适配大部分常规卧式注塑机的安装要求，上机前仅需调整锁模参数与冷却水路连接即可投入试模。针对塑件上的两个安装柱位，型芯部分采用镶针结构，既方便加工柱位的内孔，

　　也可以在柱位出现粘模、磨损时快速更换镶针，降低维修成本。模具的分型面沿塑件的最大轮廓线设置，分型面贴合位置做了0.5mm的挤压封胶面，外侧做避空处理，减少合模过程中的贴合面积，降低合模机台的吨位需求，同时避免长期生产后分型面压塌导致的飞边问题。实际试模验证中，该模具成型的塑件尺寸公差可达到MT5级精度，满足通讯类塑料配件的装配要求，连续生产10万模次后仅需更换易损的顶杆与镶针，模架与主型腔结构无明显磨损，可满足中小批量通讯塑料配件的量产需求。
