悬臂支撑式草坪修剪作业装置结构设计

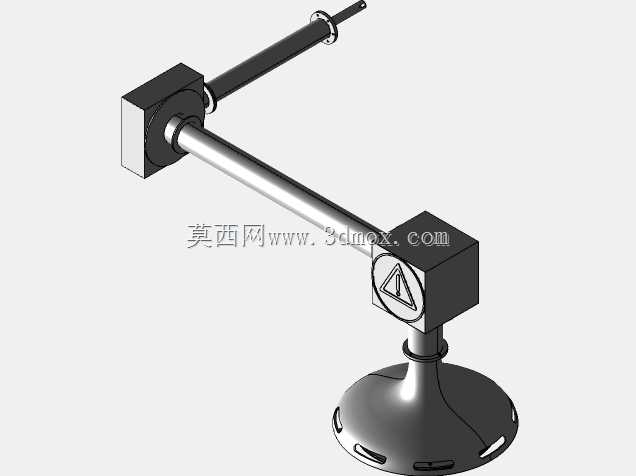

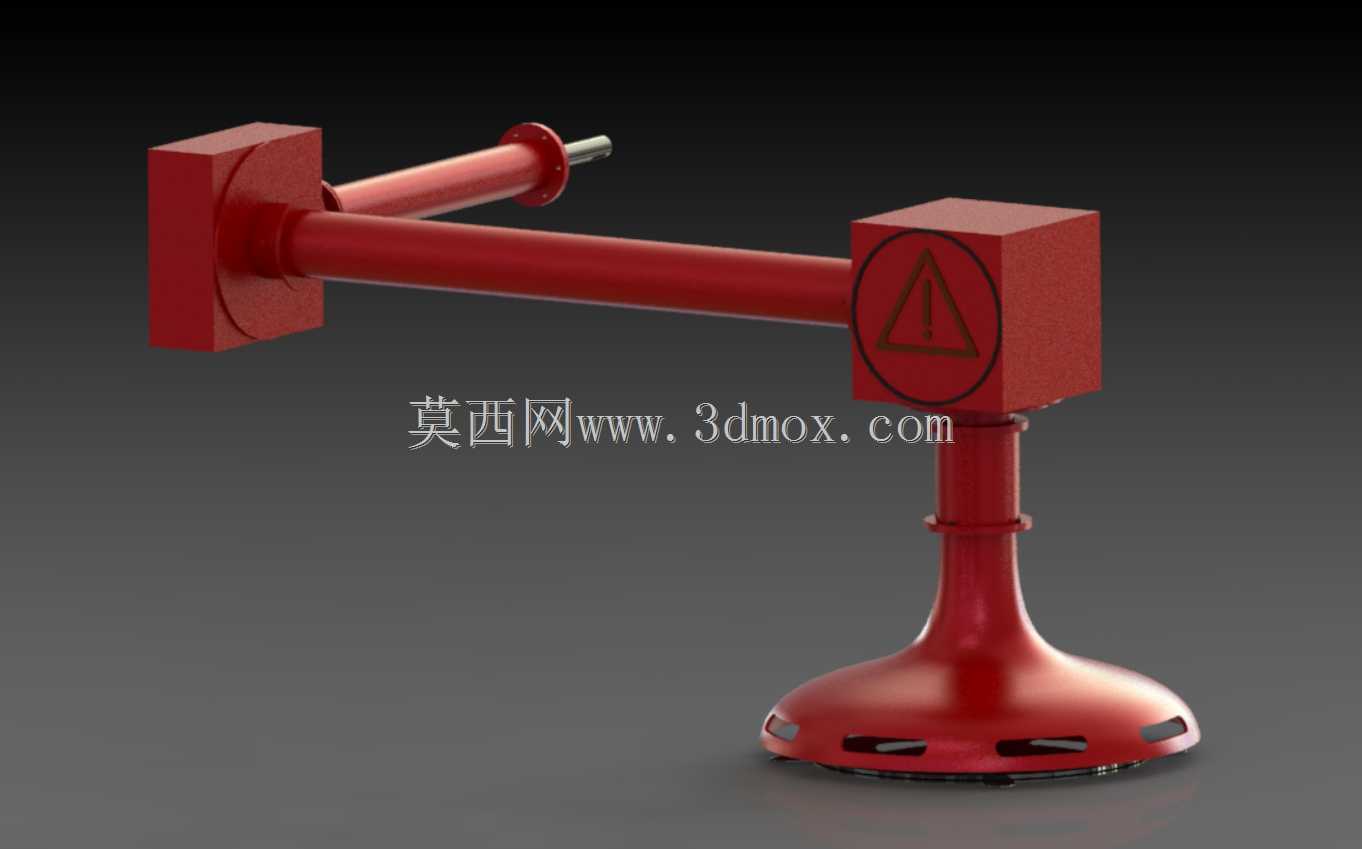

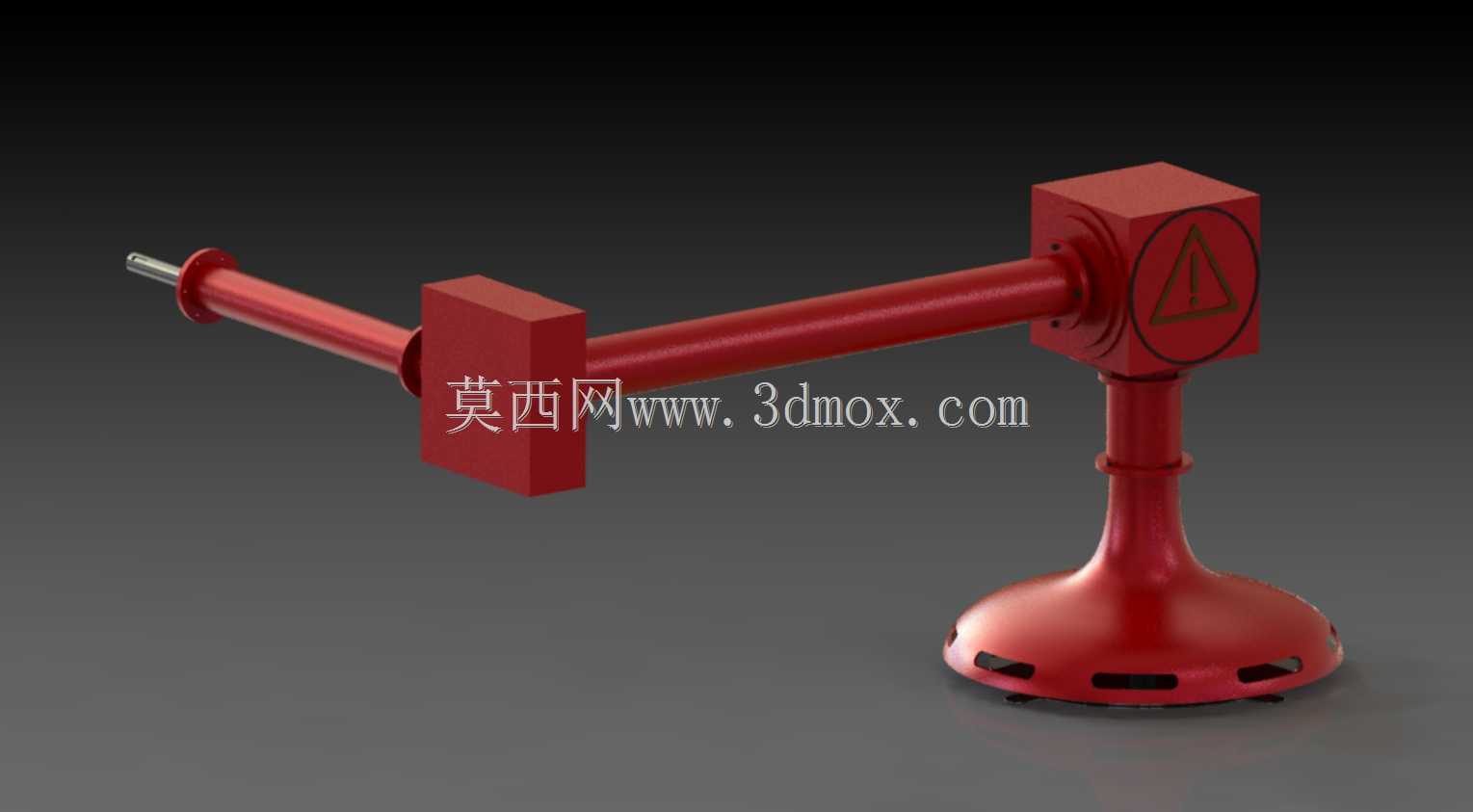

　　这款悬臂支撑式草坪修剪作业装置，主要面向中小型农场、庄园草坪、市政绿化带等需要定点或小范围移动修剪的作业场景，区别于手推式、坐骑式大面积割草设备，它的核心定位是固定点位覆盖式修剪，可适配庭院边角、果树行间、景观带窄区等大型设备难以进入的作业区域，实际作业时无需操作人员反复推行设备，仅需调整悬臂角度即可覆盖半径范围内的修剪区域，大幅降低窄区作业的劳动强度。从功能特性来看，装置底部采用圆盘式切割工作头，内置旋转切割刀盘，刀盘边缘开设多个排草缺口，作业时切割下的草屑可顺着缺口沿离心方向甩出，避免草屑堆积在刀盘内部造成卡滞；支撑立柱与悬臂之间采用可转动铰接结构，悬臂可绕立柱轴线做水平方向360度旋转，同时悬臂自身采用两段式套接结构，

　　可根据作业半径需求调整伸出长度，最长伸出状态下可覆盖以安装基座为圆心、悬臂全长为半径的圆形作业区域，最短收缩状态下可收纳至基座旁，减少非作业状态下的空间占用。设计过程中，首先针对安装边界做了明确限定：装置的方形安装基座需通过膨胀螺栓固定在硬质混凝土地基上，基座安装面的平面度公差需控制在1mm/m以内，避免长期受力后悬臂出现偏斜；悬臂的水平高度设置在距离地面1.2米位置，既保证下方切割头有足够的上下浮动空间适配地面起伏，也避免作业过程中悬臂碰撞到作业人员或周边低矮障碍物；底部切割工作头的下边缘距离地面的作业高度可在20mm到80mm之间调节，适配不同草种的修剪留茬高度需求，比如冷季型草坪留茬高度通常设置在40-60mm，

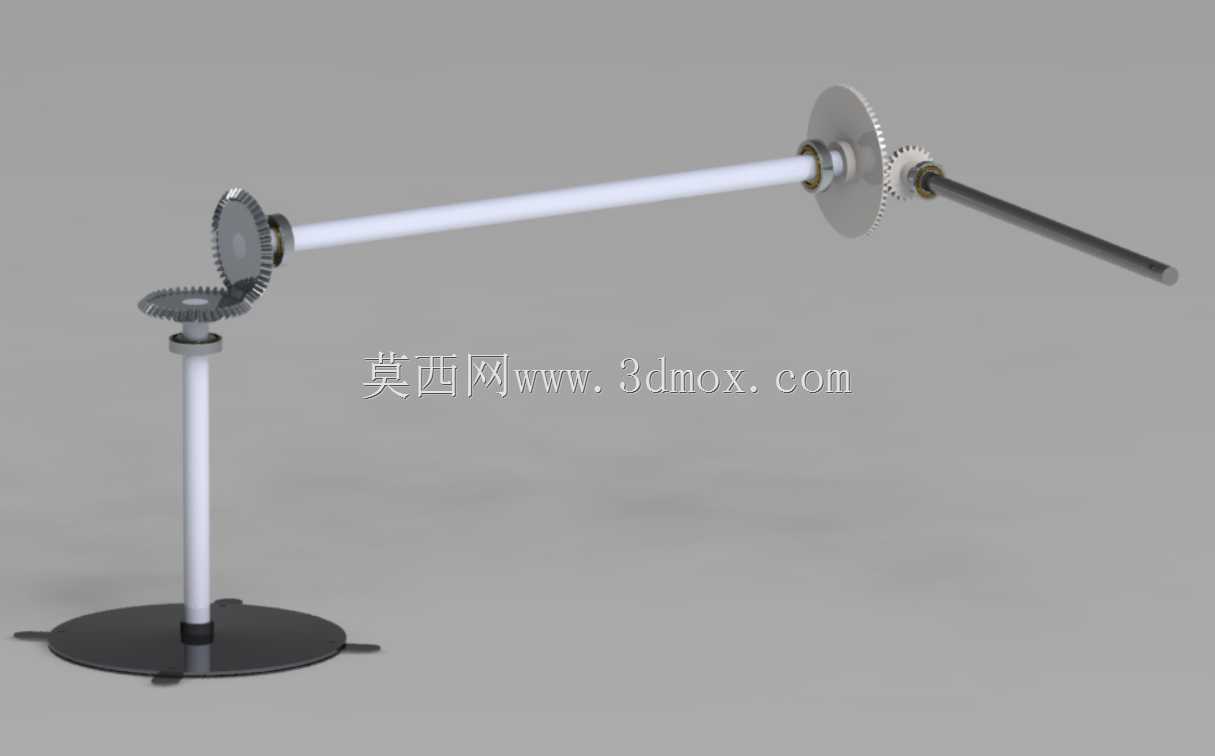

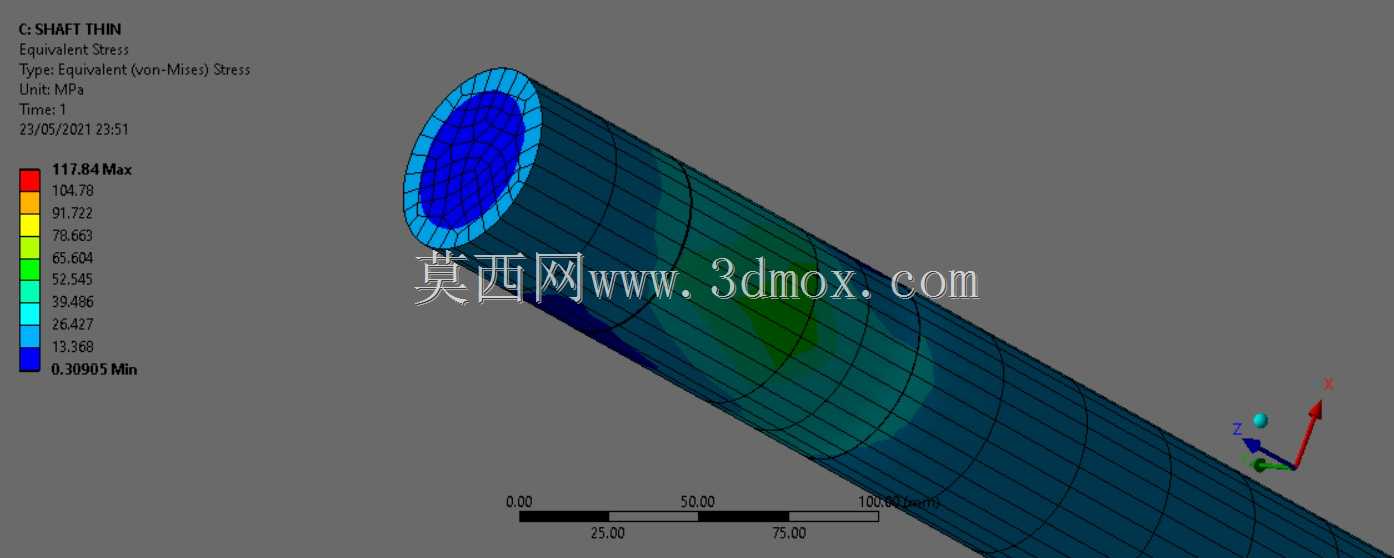

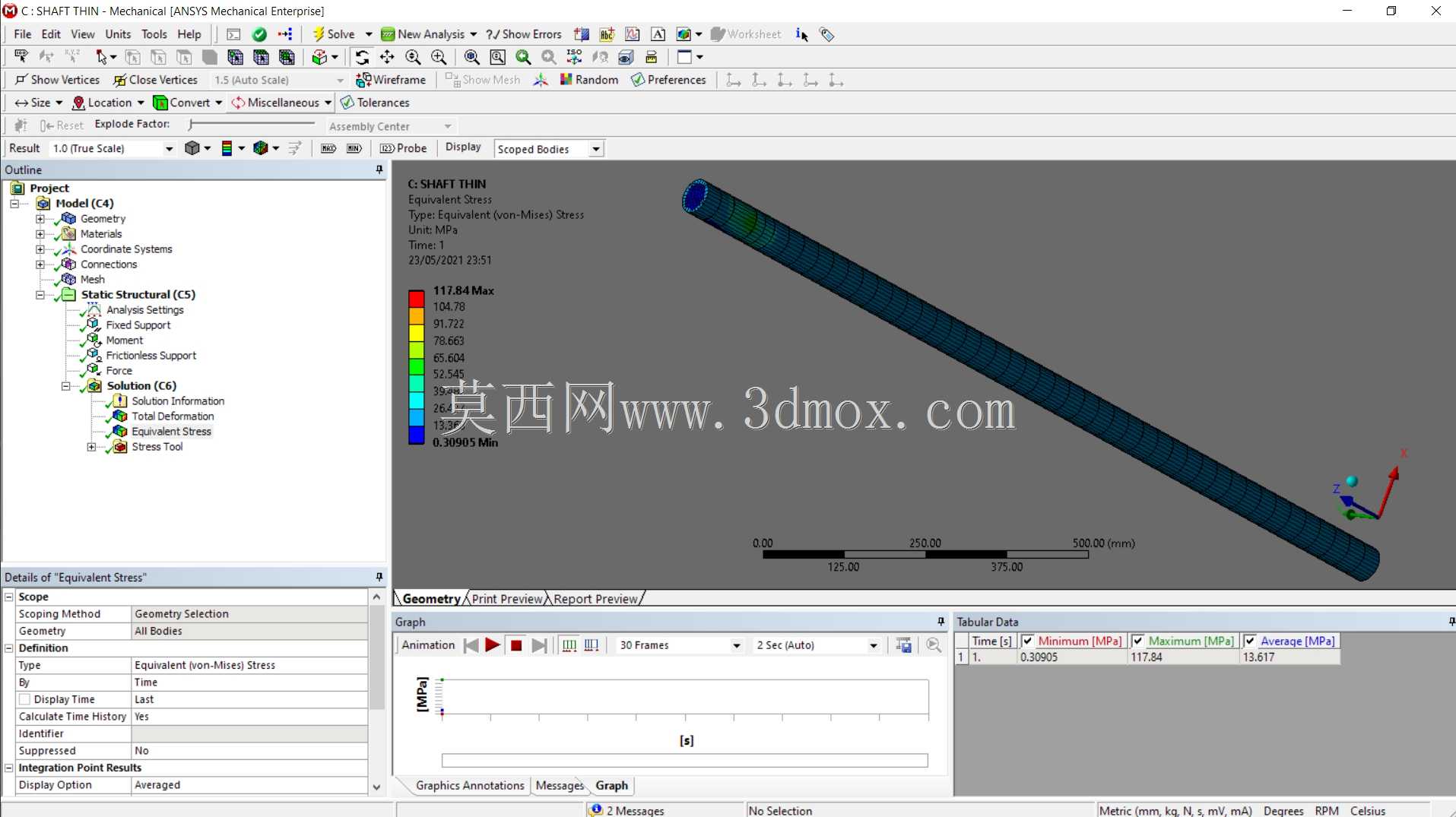

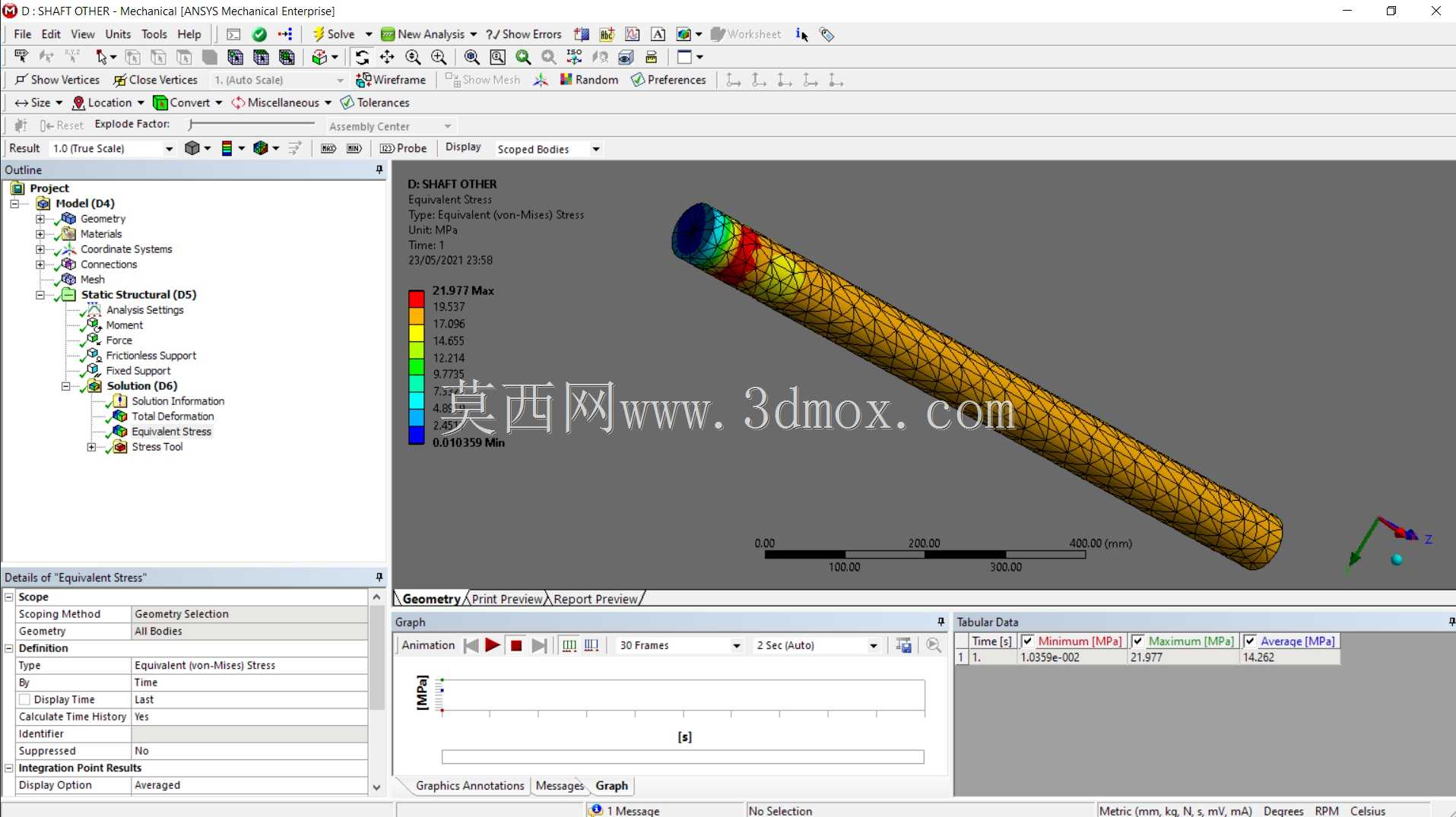

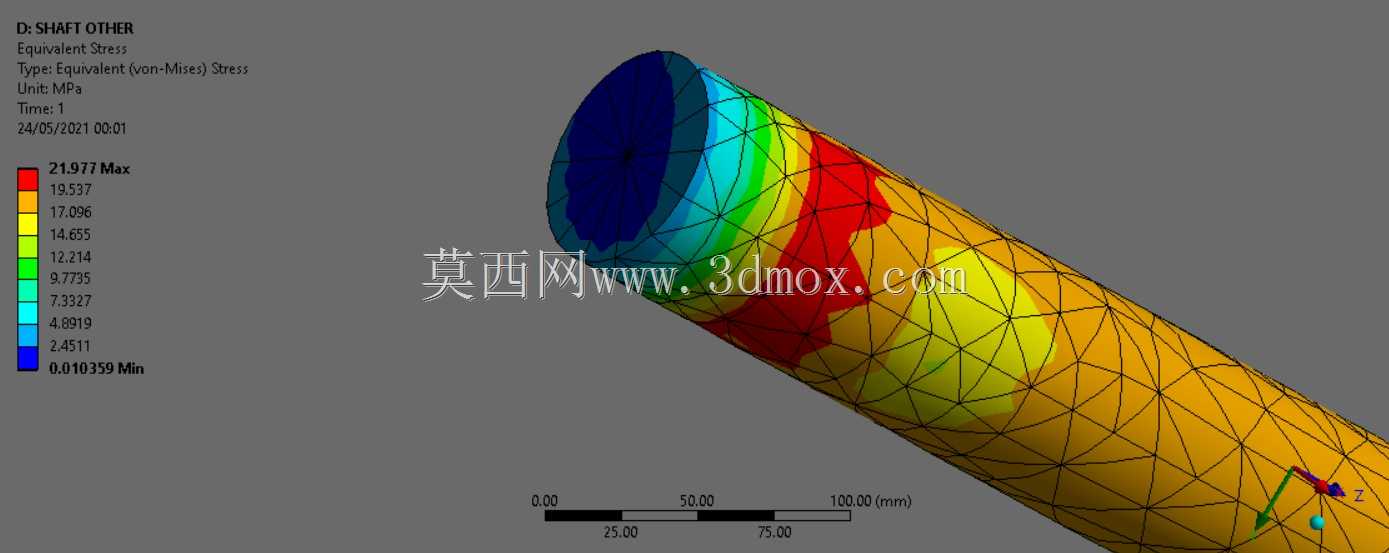

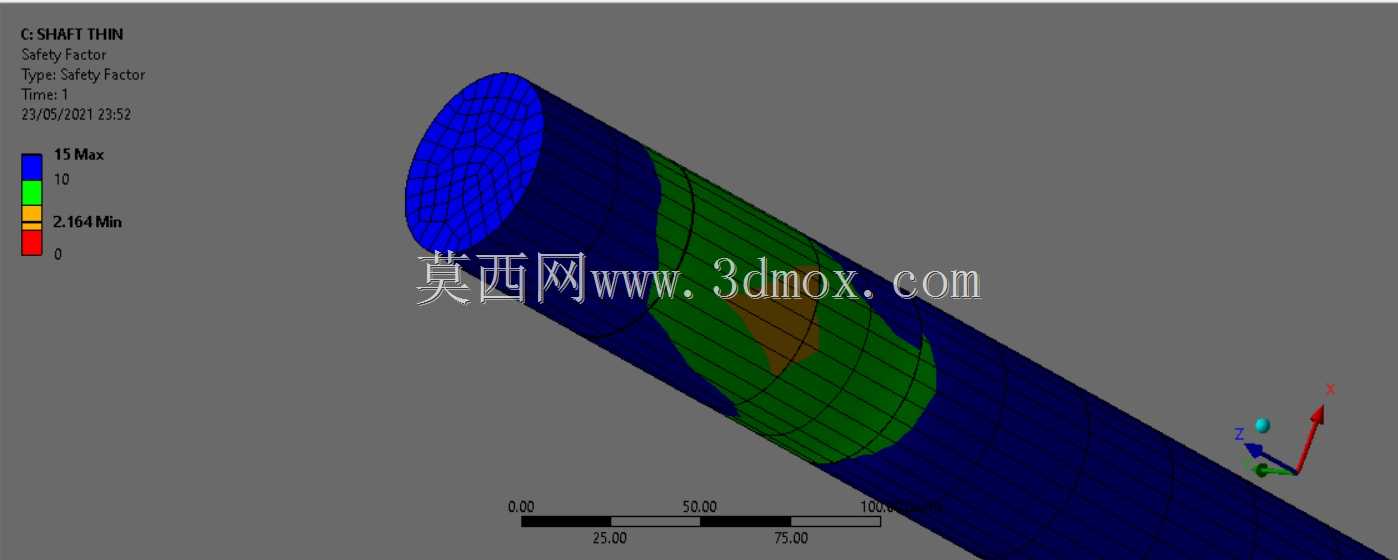

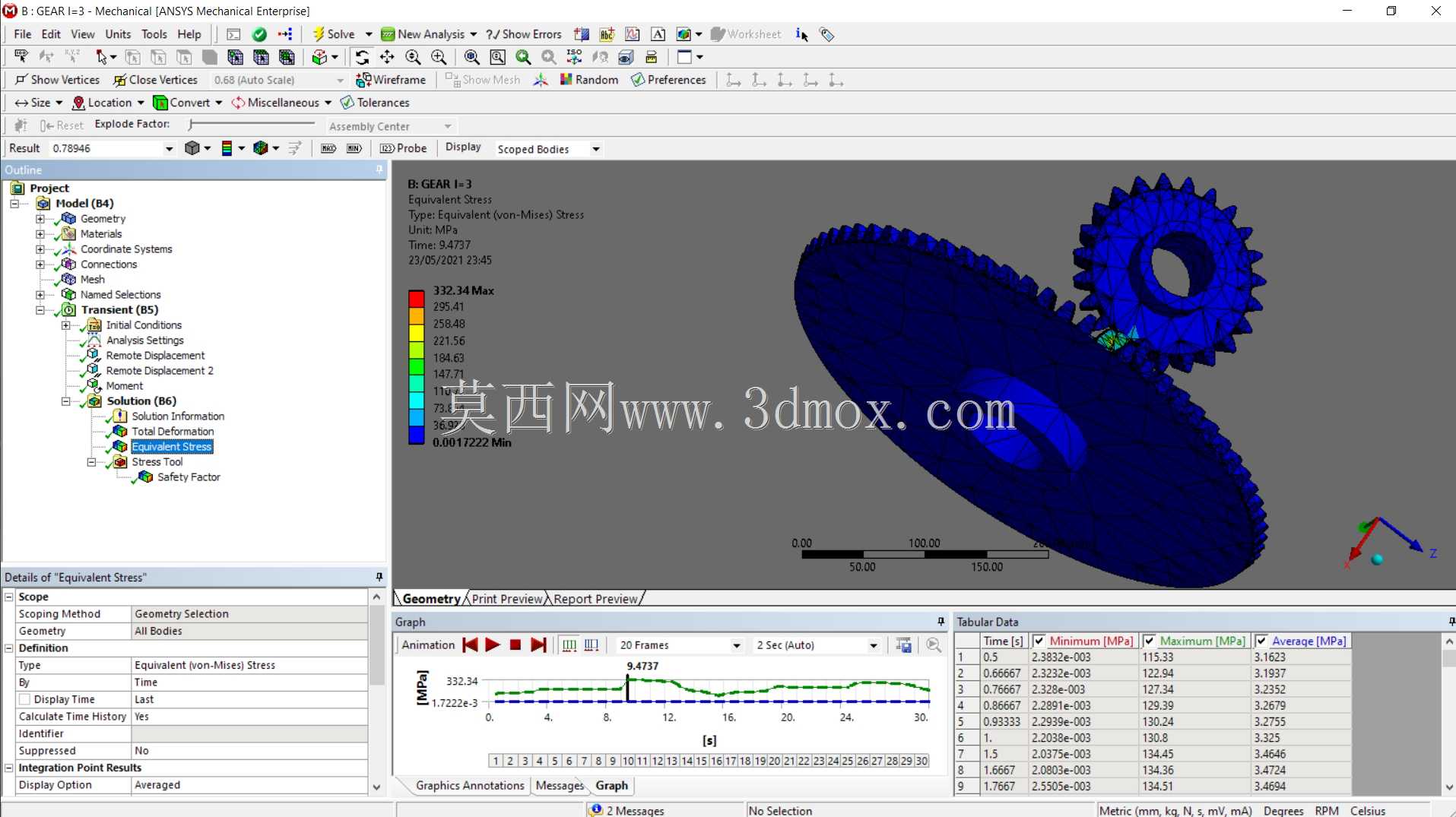

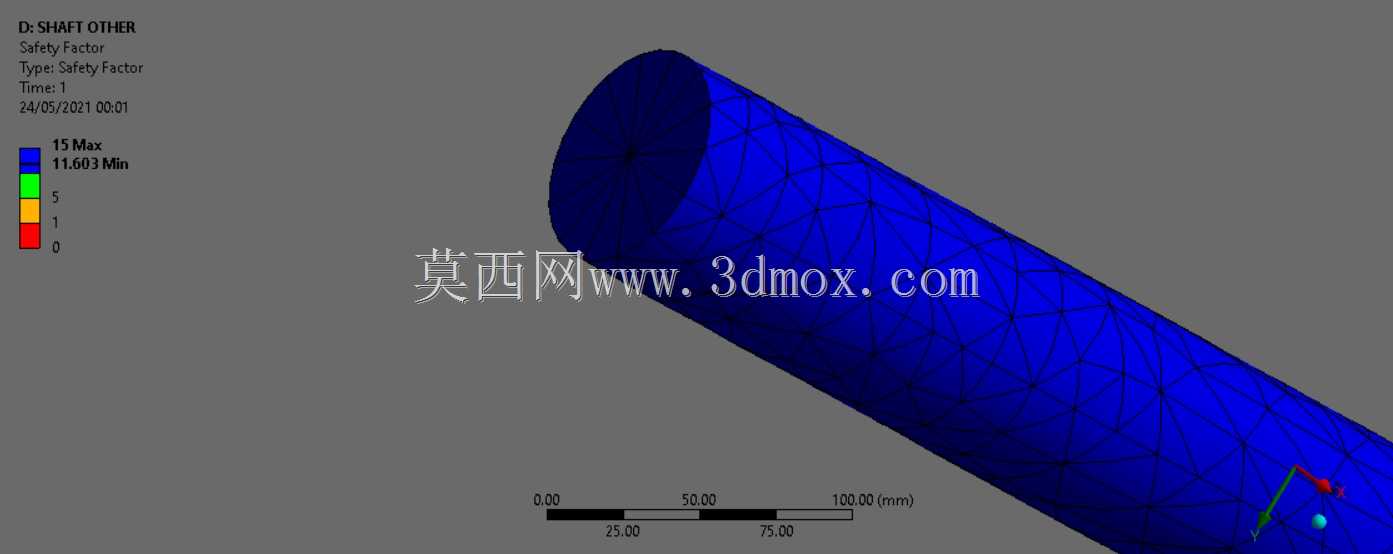

　　暖季型草坪可调整至20-30mm。结构受力层面，悬臂采用空心圆管截面设计，在保证整体抗弯强度的前提下尽可能降低自身重量，减少铰接转动部位的磨损；悬臂与安装基座连接的根部做了加厚方台过渡，避免应力集中导致的根部断裂问题，经过有限元受力校核，在悬臂全伸状态下，承受切割工作头自重及作业振动载荷时，悬臂根部的最大应力远低于材料许用应力，长期作业不会出现塑性变形。切割头与悬臂末端的连接部位设置了柔性缓冲结构，当切割头碰到地面凸起的石块、树根等硬物时，可向上小幅度浮动避让，避免刀盘直接硬接触造成刀片崩裂或传动结构损坏；切割头的动力传输通过悬臂内部的传动轴完成，动力输入端可根据实际需求外接电动机或小型内燃机，

　　适配有供电条件的庭院场景或无供电的野外农场场景。实际安装时需要注意，安装基座的固定螺栓埋深需不小于150mm，保证装置在悬臂全伸作业时的整体稳定性，不会因振动出现基座松动；悬臂转动部位需定期加注润滑脂，减少转动阻尼，避免长期锈蚀导致角度调整卡滞；切割刀盘的刀片采用快拆结构，磨损后无需拆解整个工作头即可快速更换，降低日常维护的时间成本。不同于市面上常见的移动式割草设备，这款装置的设计思路更偏向固定点位的常态化修剪，比如安装在庭院中心即可覆盖整个庭院的草坪修剪，安装在果树行间即可覆盖两侧各数米范围的杂草清理，无需每次作业都搬运设备，也不需要操作人员长时间手持或推行设备，对于需要定期修剪固定区域草坪的场景来说，作业效率和使用便利性都有明显提升。在外形尺寸的设定上，收缩状态下装置整体横向尺寸不超过0.8米，不会占用过多的通行空间，悬臂的管径经过优化，既不会因过细导致刚性不足出现作业抖动，也不会因过粗增加不必要的材料成本和整体重量；底部切割头的圆盘直径设置为400mm，单次修剪的幅宽足够覆盖常规的修剪行距，作业时悬臂缓慢转动即可完成条带式修剪，不会出现漏剪区域。
