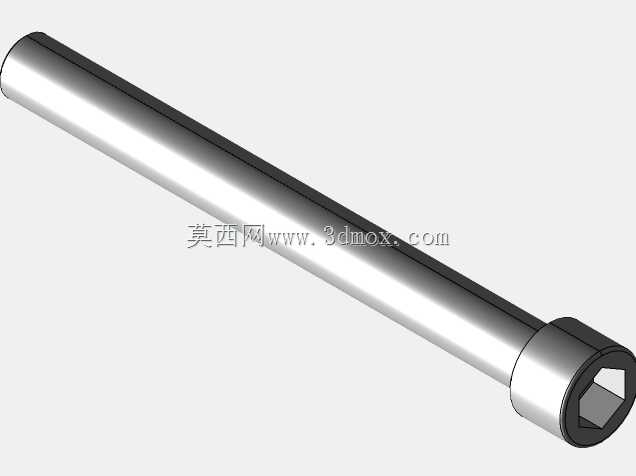

盖板类零件精密注塑成型模具结构

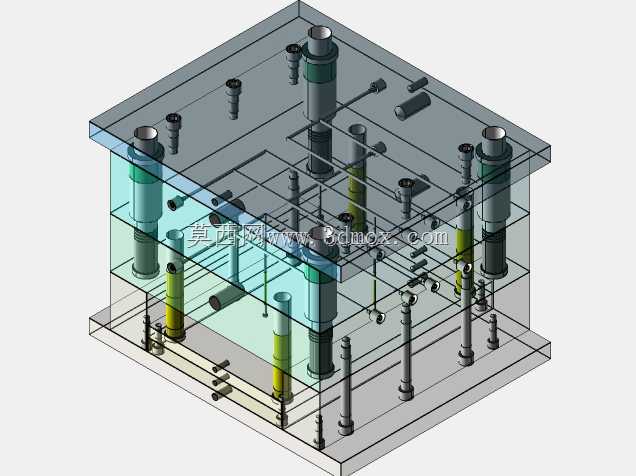

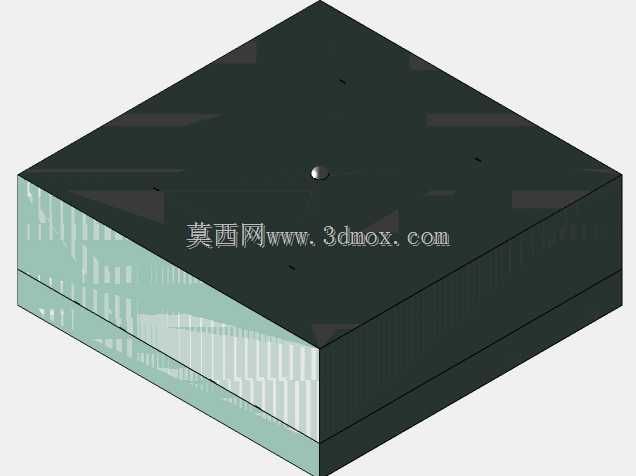

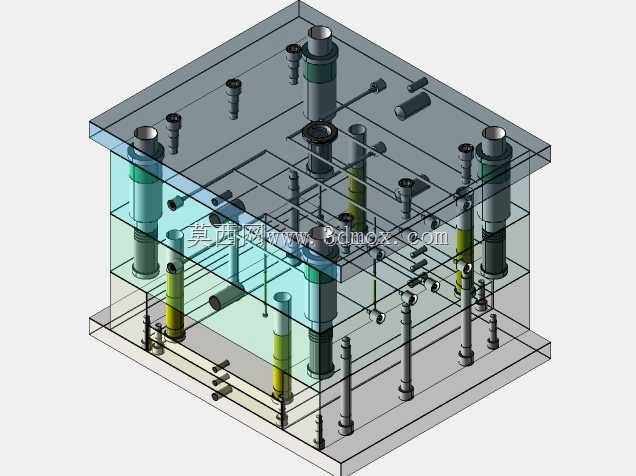

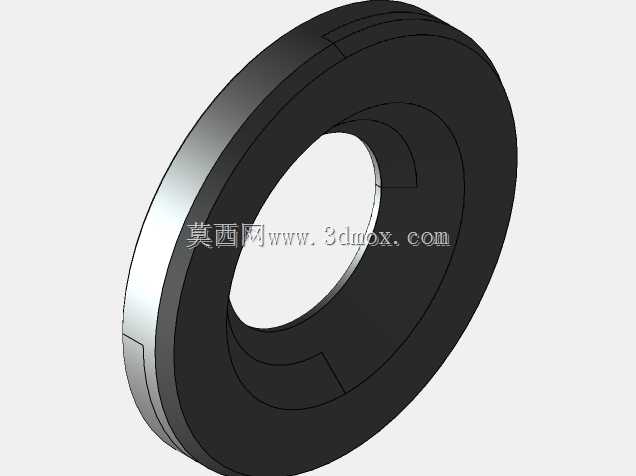

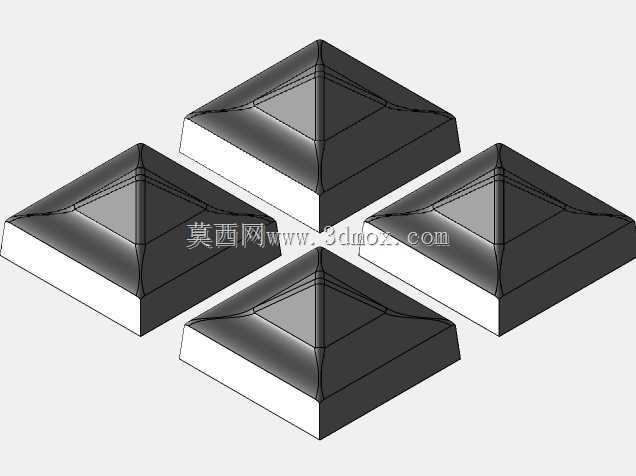

　　这套模具结构针对小型盖板类塑胶零件的批量注塑生产设计，核心适配卧式注塑机的安装接口，模架整体采用标准龙记模坯规格，长宽尺寸控制在350mm×300mm区间，总闭合高度280mm，可直接适配120吨锁模力规格的常规注塑设备，无需额外加装转接板即可完成机台装夹，安装时定位圈与机台射嘴中心同轴度公差控制在0.02mm以内，避免射胶过程出现漏胶偏移问题。

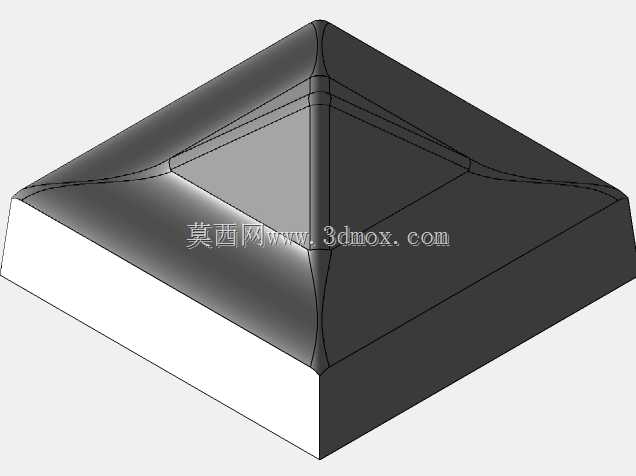

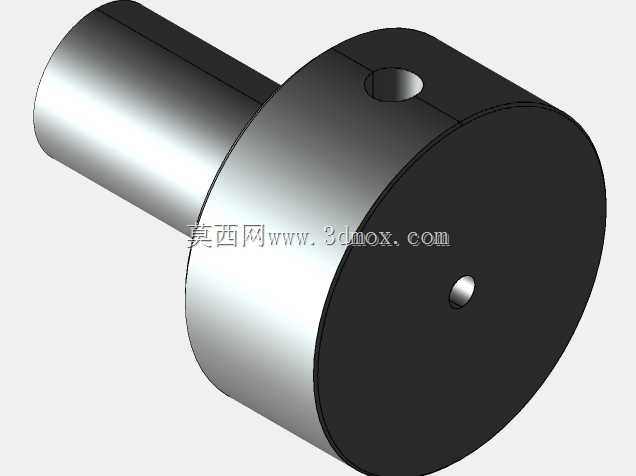

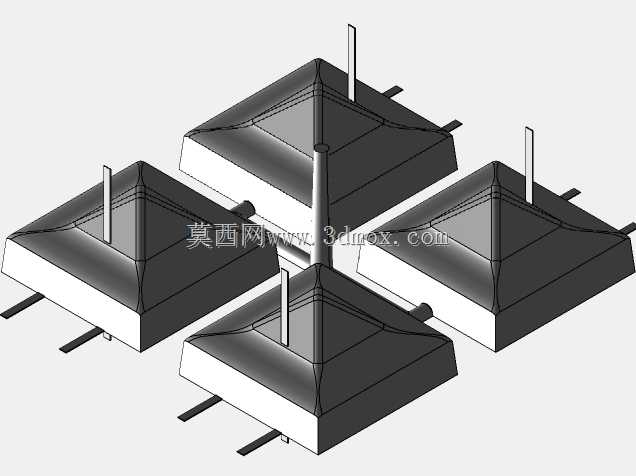

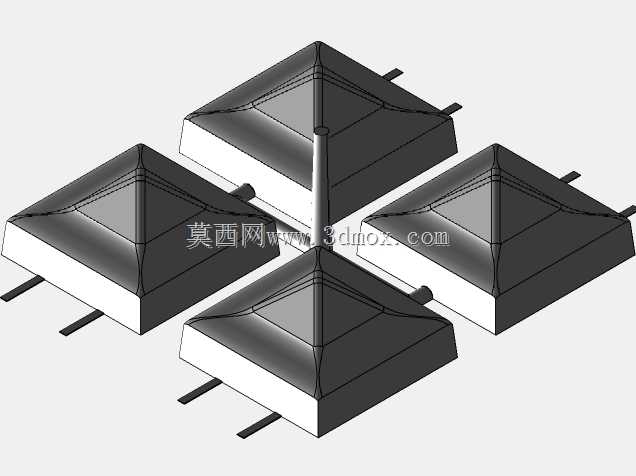

　　从实际生产场景来看，这类盖板零件多用于消费电子壳体、小型家电外盖类产品的成型，模具采用一模一腔的布局结构，进胶方式选用侧浇口进胶，主浇道衬套采用标准SKD61材质淬火处理，内孔抛光至Ra0.8以下，减少熔融塑胶流动过程的阻力，分流道采用圆形截面设计，直径设置为6mm，平衡式布局保证塑胶填充时模腔各位置压力均匀，避免成型件出现缺胶、飞边、翘曲等常见缺陷。

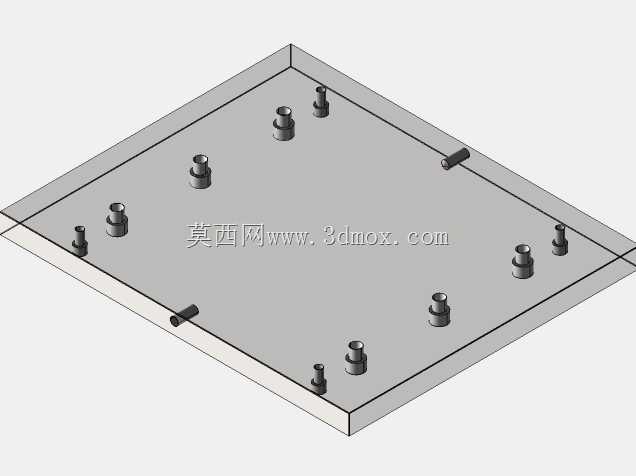

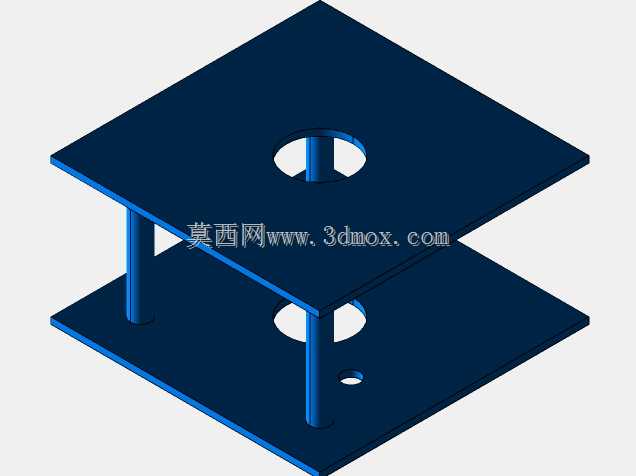

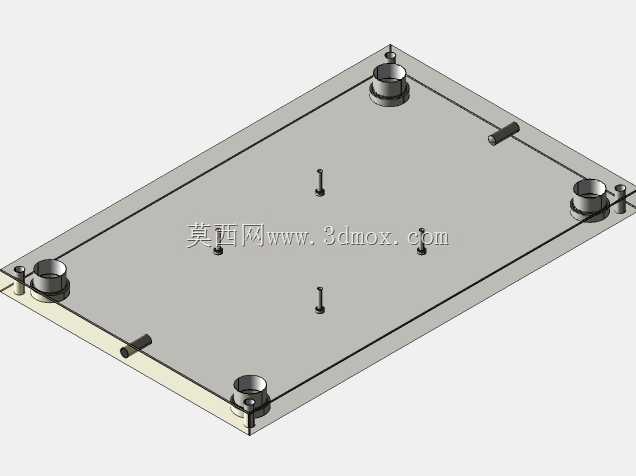

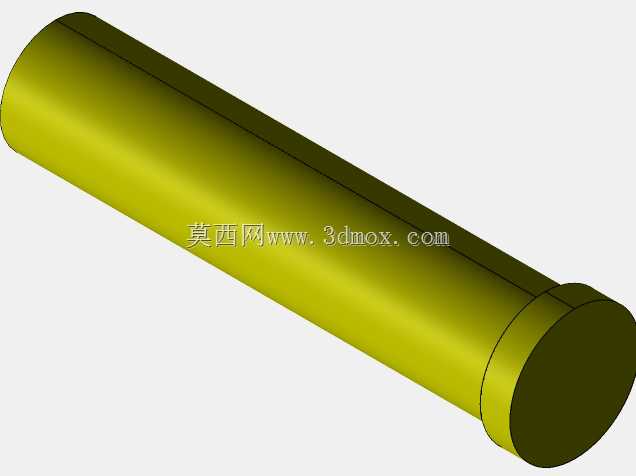

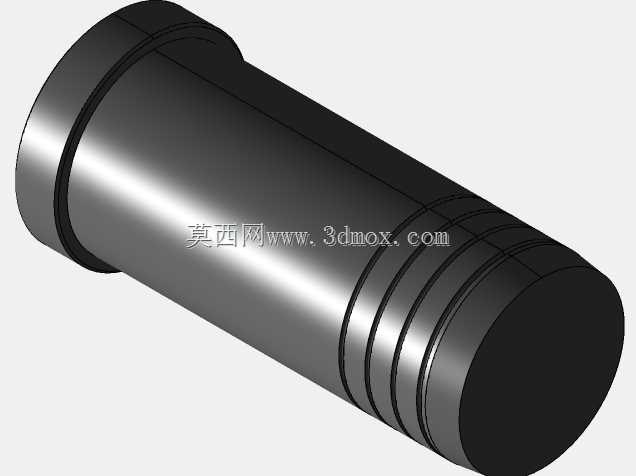

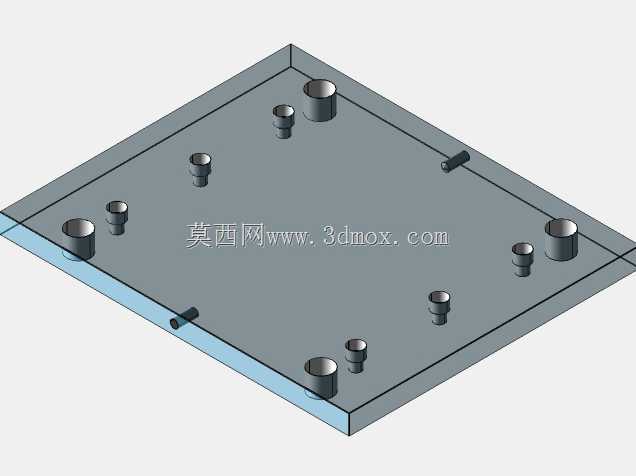

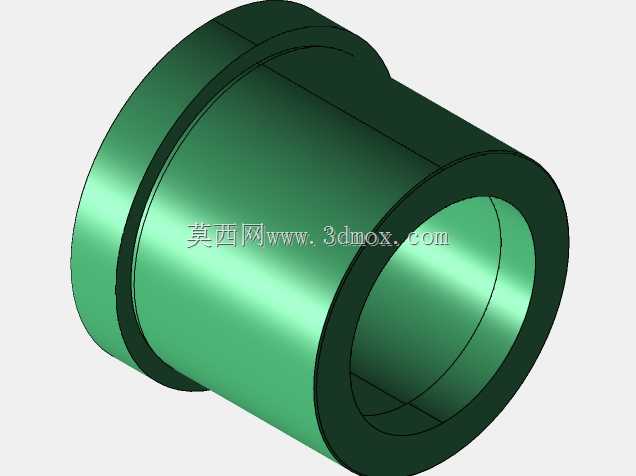

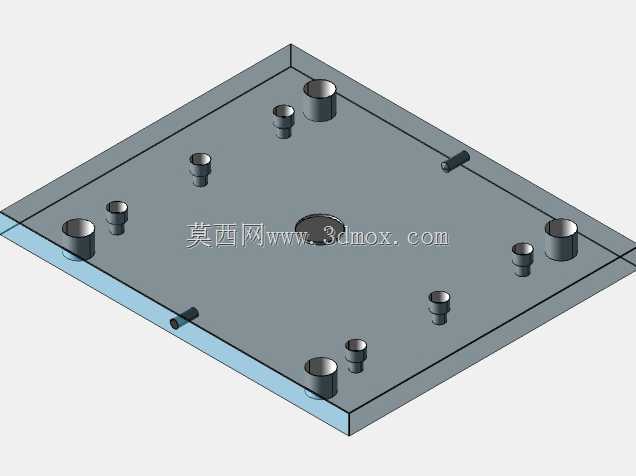

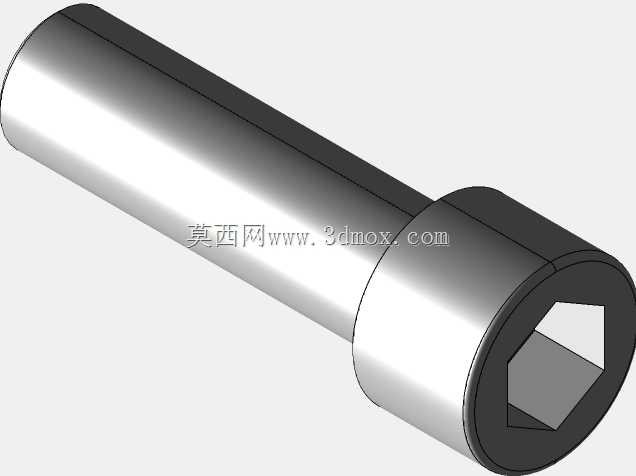

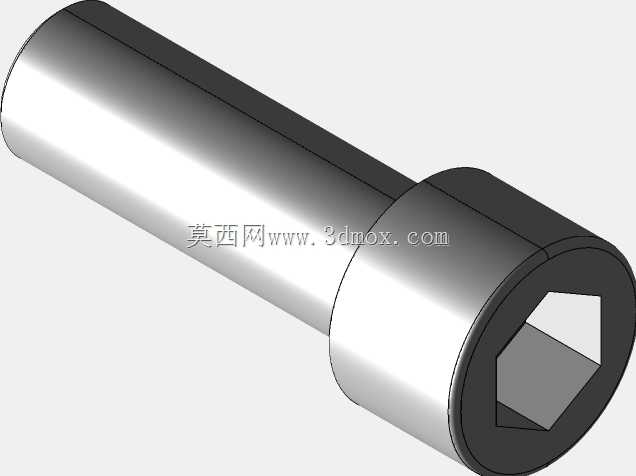

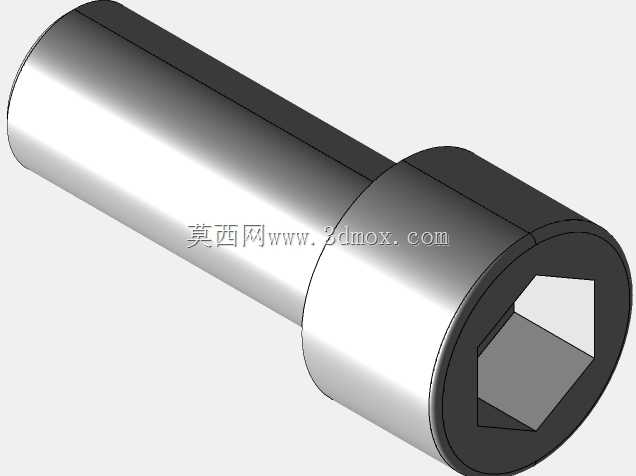

　　整套模具的导向系统采用四组导柱导套配合结构，导柱直径25mm，表面高频淬火硬度达到HRC58-62，导套采用铜合金镶嵌石墨的自润滑结构，长期开合模生产过程中无需频繁加注润滑脂即可保证导向精度，避免动定模合模时出现错位擦伤模腔的问题。顶出系统采用圆顶杆+顶管组合的顶出方式，顶杆排布位置对应成型件的加强筋、柱位等抱紧力较大的区域，顶出行程设置为40mm，顶出时各顶针受力均匀，不会出现顶白、顶穿成型件的问题，顶杆与模板配合间隙控制在0.01-0.015mm，既保证顶杆滑动顺畅，又不会出现塑胶溢边的情况。

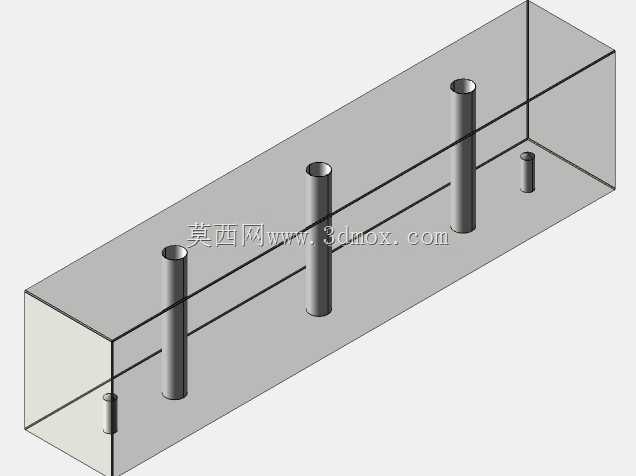

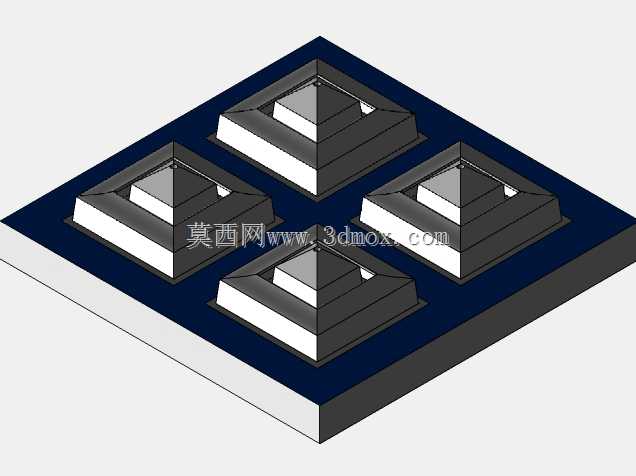

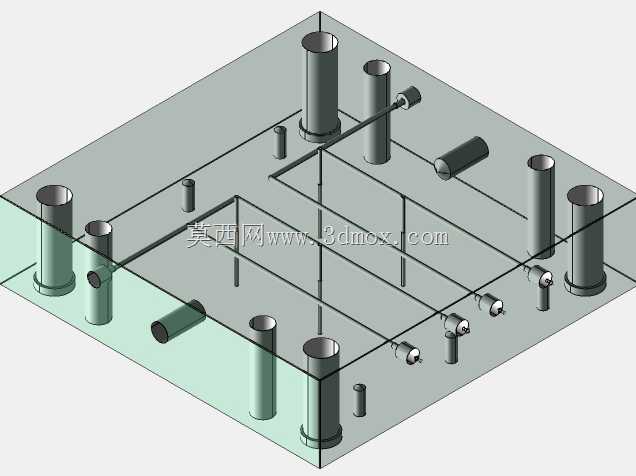

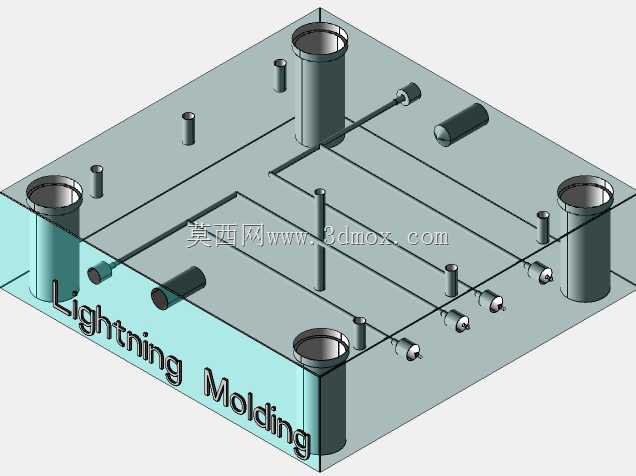

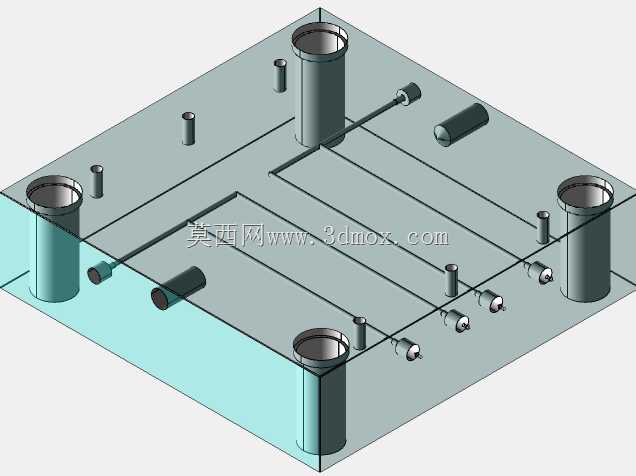

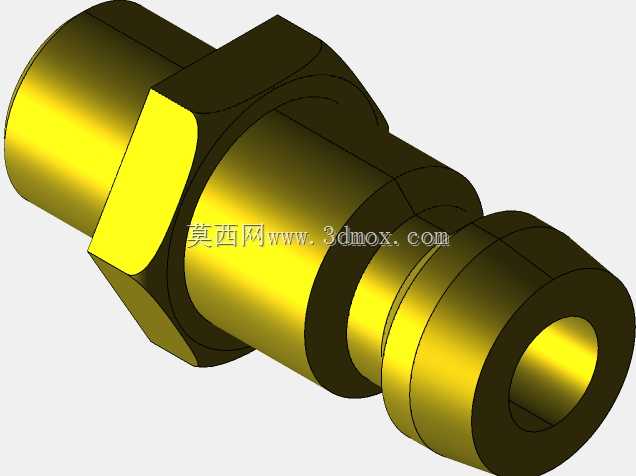

　　冷却系统采用直通式水路布局，动定模侧各布置4组直径10mm的冷却水道，水道距离模腔表面距离保持在15-20mm，相邻水道间距40mm，接入模温机后可将模温稳定控制在60-80℃区间，保证PP、ABS等常用塑胶原料成型时冷却均匀，将成型周期控制在25秒以内，有效提升批量生产效率。模腔与型芯部分采用镶拼式结构，镶件选用718H模具钢预硬处理，成型表面抛光至镜面等级，对于盖板表面的卡扣、定位柱等精细特征，采用单独小镶件拼接加工，后续量产过程中若出现特征磨损，可单独更换镶件，无需整体报废模仁，大幅降低后期维护成本。

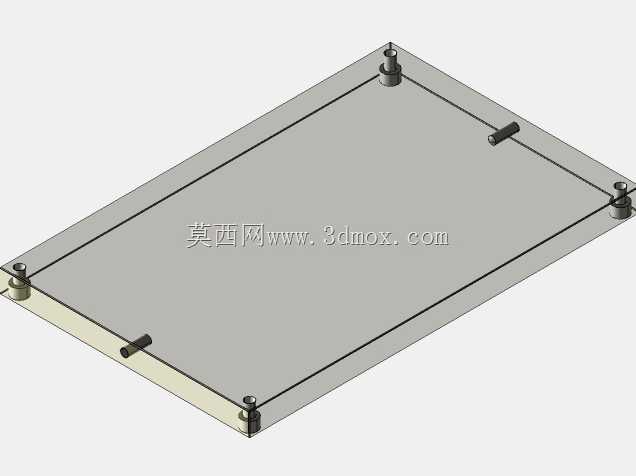

　　排气结构开设在模腔填充末端，排气槽深度控制在0.02mm，宽度8mm，可快速排出模腔内的空气，避免成型件出现烧焦、气泡、熔接痕等外观缺陷。模具的定模侧配备定位锁结构，保证生产过程中动定模合模精度长期稳定，适配连续自动化生产需求，可搭配机械手完成自动取件作业，无需人工手动操作，适配车间无人化量产线的排布要求。整套结构的复位系统采用复位杆+弹簧预复位结构，合模过程中顶出板可提前回到初始位置，避免顶杆与定模侧结构发生碰撞，保护模腔表面不受损伤。
