雷诺12车型汽车配件塑料注射模具结构

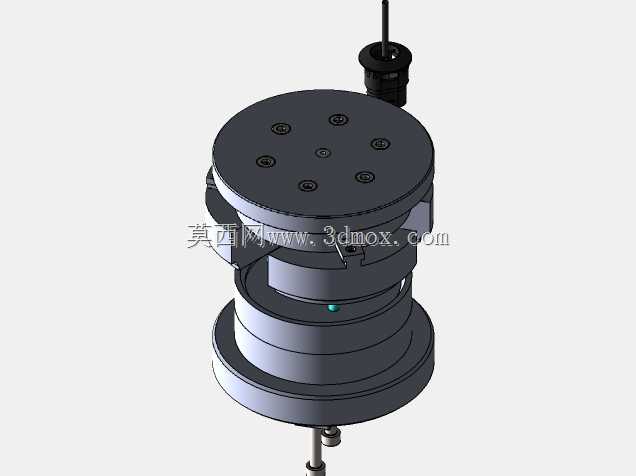

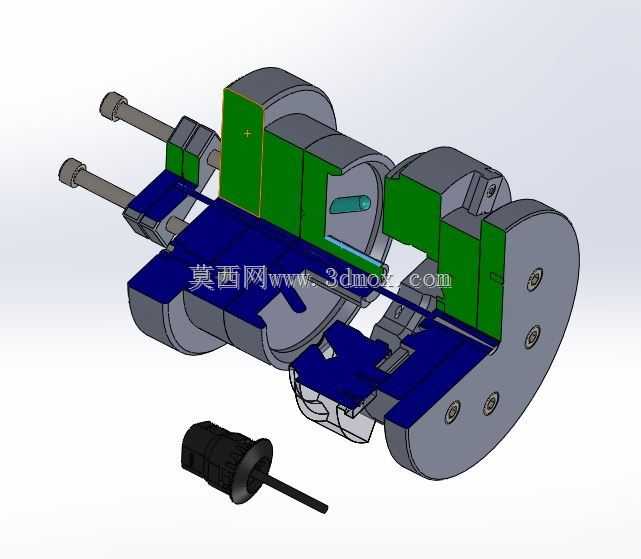

　　这套模具针对雷诺12车型的特定塑料配件开发，适配卧式注塑机的安装规格，整体模架采用标准龙记模坯改制，上下模合模后的总安装厚度控制在280mm，最大外形轮廓尺寸为320mm×240mm，可直接适配锁模力120T至160T的常规卧式注塑机，无需额外加装垫板或改装机台拉杆间距。模具的分型面沿配件的最大轮廓线设置，避开了产品外观面的熔接痕区域，型腔部分采用整体镶拼结构，绿色标识的滑块组件为侧向抽芯机构，针对配件侧面的倒扣结构设计，抽芯行程设定为18mm，采用斜导柱驱动方式，斜导柱倾斜角度为18度，确保开模过程中抽芯动作先于顶出动作启动，避免拉伤成型后的塑料件表面。蓝色标识的模腔部分采用P20预硬钢加工，型腔表面抛光至Ra0.8，

　　满足汽车配件外观面的光洁度要求，流道采用平衡式布置，从主流道到各型腔的浇口长度误差控制在0.2mm以内，确保多腔注塑时各模腔的填充速度一致，减少产品内应力。模具的顶出系统采用顶杆+推板组合的方式，针对配件的薄壁结构，顶杆位置全部设置在产品的非外观面和加强筋位置，顶杆直径选用4mm和6mm两种规格，顶出行程为45mm，确保产品顶出时受力均匀，不会出现顶白、顶穿的缺陷。冷却水路采用环绕式布置，在型腔和型芯部分分别设置了独立的冷却回路，水路直径为8mm，距离型腔表面的距离保持在12mm至15mm之间，回路之间的间距为25mm，确保成型过程中模温均匀控制在60摄氏度至80摄氏度之间，缩短产品冷却周期，提升生产效率。导向系统采用导柱导套配合，

　　四个导柱分别设置在模架的四个角位，其中一个导柱采用偏心设计，防止上下模装反，导柱导套的配合精度为H7/f6，合模时的定位精度控制在0.02mm以内，避免出现飞边、错模的问题。这套模具主要应用于汽车售后配件的批量生产场景，成型的塑料配件为雷诺12车型的内饰插接组件，材料选用ABS+PC合金料，成型后的产品尺寸精度可达MT5级，满足汽车配件的装配公差要求，可直接用于整车的售后维修替换，也可适配小批量的整车配套生产需求。设计过程中针对配件的细长杆状插入结构，在型芯部分单独设置了定位镶件，避免注塑过程中细长型芯出现偏移，导致产品同轴度超差，同时在浇口位置设置了冷料穴，存储注塑过程中前端的冷料，防止冷料进入型腔造成产品表面缺陷。

　　排气槽开设在分型面和滑块的配合面上，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，又不会出现溢料飞边的问题，整个模具的拆装维护便捷，所有易损的镶件、顶杆都采用标准化配件，生产过程中出现磨损时可快速更换，减少停机维护时间。
