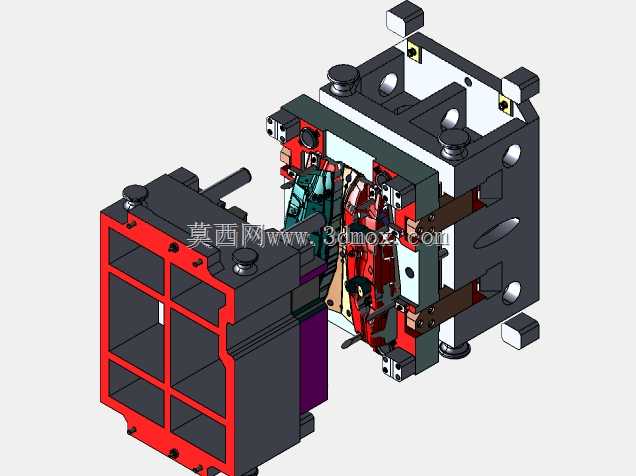

标致汽车部件OP50工序注塑模具结构

　　这套模具对应汽车外饰标识类塑件的第50序注塑成型工序，主要服务于整车外饰件的批量注塑生产环节，在汽车零部件配套的注塑车间内，适配常规卧式注塑机的安装接口，可直接挂载到对应锁模力规格的设备上完成连续生产作业。从实际生产场景来看，这类带复杂曲面与标识纹理的外饰件，对成型后的表面熔接痕位置、翘曲变形量、标识区域的纹理清晰度都有明确要求，模具在结构设计阶段就针对性做了多组布局优化。首先看模架部分，采用标准三板模结构基础做定制化修改，定模侧预留了热流道的安装空间，进胶点选在塑件非外观面的隐蔽位置，避免进胶痕迹残留到外表面影响后续涂装与装配效果；动模侧集成了多组斜顶与滑块抽芯机构，对应塑件侧面的倒扣卡扣结构，开模过程中先完成定模侧的分型脱料，

　　再通过斜导柱带动侧滑块完成横向抽芯，最后由顶针板带动顶块将塑件平稳顶出，整套开模行程的参数匹配常规注塑机的开模距离，不需要额外对设备做改造即可适配。模具的冷却回路采用分层布局，定模型腔侧围绕塑件的外轮廓做随形水路设计，尽可能缩短冷却回路与型腔表面的距离，保证成型过程中型腔各区域温度均匀，减少塑件因冷却不均产生的翘曲变形；动模芯侧则针对厚胶位区域单独设置了隔水片式冷却回路，避免厚壁处出现缩痕影响外观质量。导向定位部分，除了模架自带的四组导柱导套外，在型腔与型芯的贴合面额外增设了多组精定位锁块，保证合模过程中型芯与型腔的同轴度偏差控制在0.02mm以内，避免长期生产过程中出现分型面错位导致的塑件飞边问题。安装边界上，模具的总厚度、

　　定位圈尺寸、浇口套球面半径都匹配行业通用的160吨级卧式注塑机参数，顶部吊环孔的位置经过重心核算，车间天车吊装时可以保持模体平衡，不需要额外调整吊点；模具的顶出孔位置与设备顶杆布局完全对应，安装时不需要额外加工顶杆连接孔，可快速完成上机装夹。从功能特性来看，这套模具的抽芯机构做了耐磨处理，所有滑块与导滑面都加装了自润滑耐磨板，长期批量生产过程中不需要频繁加注润滑脂即可保持抽芯动作顺畅，减少生产过程中的停机维护频次；排气槽开设在型腔的熔接痕汇聚位置，深度控制在0.02mm，既可以顺利排出型腔内的空气避免塑件出现困气烧焦缺陷，又不会产生飞边增加后续修整工作量。实际生产验证阶段，这套模具成型的塑件标识区域纹理填充完整，

　　卡扣尺寸的一致性稳定，连续生产状态下的成型周期可以控制在45秒以内，能够满足整车配套的批量供货节拍要求。设计过程中还充分考虑了后续的维护便利性，所有易损的顶针、弹簧、密封件都采用标准件规格，车间备件库可以直接调取更换，不需要单独定制加工，出现故障时可以在半小时内完成易损件更换恢复生产；模架上预留了清晰的油位、水位标识，日常点检时可以快速确认冷却回路是否通畅、润滑部位是否缺油，降低一线操作人员的点检难度。
