赛车方向盘注塑成型模具结构

　　这套三维结构围绕赛车风格方向盘的塑胶成型需求展开，重点处理轮缘包覆段、中心安装基座、辐条连接区以及按键安装位之间的复杂分型关系。方向盘属于驾驶员直接接触的操纵部件，既要承担转向力矩传递，又要兼顾握持手感、外观分色和内部安装空间，因此模具设计不能只看外形曲面，还要同步考虑成型后的装配边界、嵌件定位以及出模可行性。

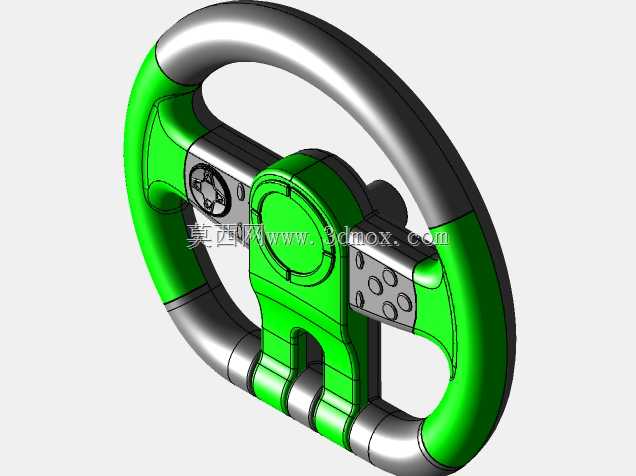

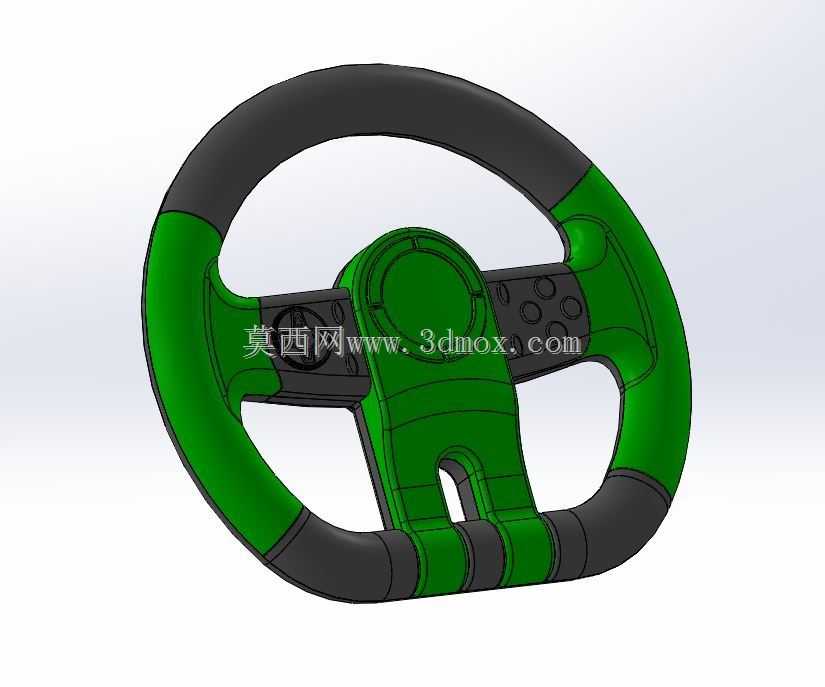

　　从产品功能来看，方向盘轮缘采用分段式外观结构，黑色握持区与绿色装饰区交替分布，对应不同触感或配色要求。模型中轮缘并非简单等截面圆环，而是沿圆周变化粗细和包覆角度，握持区域更厚，装饰区域通过曲面过渡形成视觉层次。中心区域设置圆形盖板安装位，周围预留按键孔位、加强筋和连接柱，辐条从中心向轮缘延伸，下部留出转向柱避让空间。这些特征直接决定模具需要多方向抽芯，尤其是轮缘内侧倒扣、按键孔和中心安装柱，无法依靠单一开模方向完整脱出。

　　模具设计思路上，首先要确定方向盘主分型面。轮缘外表面为外观面，分型线应尽量布置在握持区下侧或装饰件交接边缘，避免在人手频繁触摸的高光区域留下明显夹线。中心基座周边筋位较深，需在动模侧布置足够顶出机构，顶针位置应避开外观面和后续焊接、螺接区域。轮缘内部若设计为中空或局部减厚，需要在模具中配合斜顶、滑块或成型镶件，保证壁厚均匀，避免注塑时出现缩痕、充填不足或内应力集中。

　　实际应用场景中，这类方向盘多用于改装车、卡丁车、模拟器驾驶舱或小型游乐车辆。不同场景对强度和外观的要求不同：真实车辆部件需要考虑转向载荷、耐候性和材料冲击韧性；模拟器方向盘则更重视表面质感、握持形状和按键安装。模具在开发时应预留嵌件螺母或金属骨架的定位结构，使塑胶本体能够与转向轴连接座可靠固定。若产品内部埋入金属加强件，模具必须设置稳定的嵌件预装位，防止合模时嵌件偏移，否则会导致局部壁厚不均甚至模具损坏。

　　外形尺寸方面，方向盘类零件的安装边界主要由轮缘外径、中心轮毂直径、辐条厚度和背部凹腔深度决定。轮缘外径决定驾驶员握持半径，也影响模具在注塑机拉杆间距内的布置；中心轮毂需要与转向轴、花键套或快拆结构匹配，背部不能与仪表台、转向柱护罩发生干涉。模具厚度则要随产品背部筋深、抽芯行程和顶出行程增加，设计时需核对注塑机最小模厚、开模行程和最大容模尺寸。

　　浇注系统可围绕中心轮毂或辐条根部布置，使熔体向轮缘多股充填。由于轮缘流程较长，若仅从单点进胶，容易产生熔接痕和充填不平衡；采用多点进胶时，则要控制熔接痕位置，尽量让其落在非外观区或强度要求较低的区域。冷却回路需要沿轮缘圆弧和中心镶件分布，外圈模具空间受限，可通过隔水片、铍铜镶件或随形冷却通道降低局部温差。方向盘厚壁握持区冷却慢，若周期控制不当，表面容易出现缩印，内部也可能残留较大内应力。

　　侧向抽芯是本套结构的关键。按键孔、中心背部安装柱和轮缘下侧倒扣均需要滑块或斜顶参与成型。滑块运动方向应与产品脱模方向协调，抽芯距离要超过倒扣深度并保留安全余量；斜顶则适合处理空间狭窄、抽芯距离较短的筋位和卡扣。设计时还要注意滑块与顶出系统的动作顺序，防止开模过程中斜顶、顶针与产品相互拉扯。对于绿色装饰区和黑色握持区分体成型的方案，还可能涉及二次注塑或装配后包覆，模具需保证各零件之间的定位基准统一。

　　从建模角度看，曲面轮缘、中心按键区和辐条过渡面需要保持连续，壁厚分析应贯穿整个零件。过厚区域容易缩水，过薄区域会造成充填困难；筋位厚度通常应小于主壁厚度，根部设置圆角以降低应力集中。模具镶件分块也要兼顾加工工艺，深筋、窄槽和复杂纹理区可拆分为独立电极加工或镶件拼装，既便于抛光和维修，也能在量产中缩短修模时间。整体结构体现了汽车内饰操纵件在外观、手感、装配和注塑工艺之间的平衡。
