带O型螺纹接口的变径出口管件结构

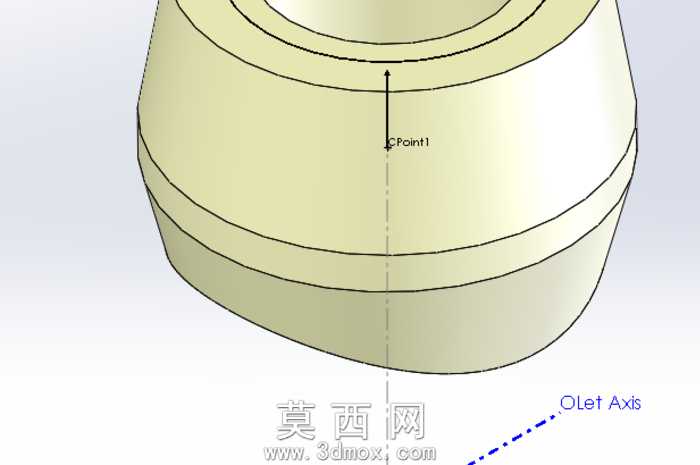

该模型为管路系统中使用的变径出口管件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证管路同轴度与接口尺寸的匹配精度，通过回转特征生成主体的渐变变径轮廓，主体外表面设置多道环形加强筋结构，既提升管件整体结构刚性，也可作为安装时的定位基准。模型中专门构建了O型螺纹分支的路径参考线，标注了轴向定位基准点与分支轴线参考，方便后续设计人员根据实际管路配置需求选取适配的接口规格，调整分支位置的尺寸参数。材质配置上选用工程塑料的哑光米黄色质感，渲染时采用柔和的环境光效，清晰呈现管件外轮廓的曲面过渡细节与环形结构的层次，避免反光过度遮挡结构特征。设计过程中针对多配置管路的适配需求做了优化，主体的变径段曲面做了顺滑过渡处理，减少流体在管路内部的阻力，接口处的环形台阶结构可适配标准密封件的安装尺寸，保证管路连接后的密封性能。建模时预留了尺寸参数的调整接口，后续可根据不同管路的通径需求快速修改整体尺寸，无需重新搭建基础特征，提升同系列管件的设计效率。模型中保留的轴线与定位点参考，可直接用于后续工程图的尺寸标注与装配定位，解决了分支结构尺寸标注时的基准选取问题，方便设计人员快速完成不同配置下的管件出图与生产准备。
