本田NSR125摩托车锁紧螺母专用套筒扳手

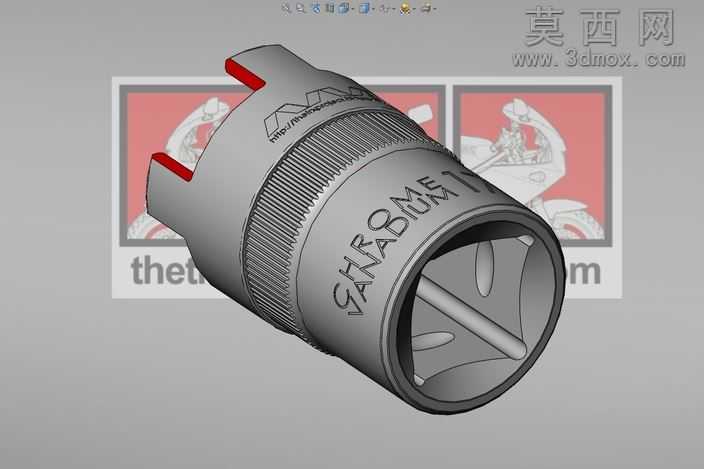

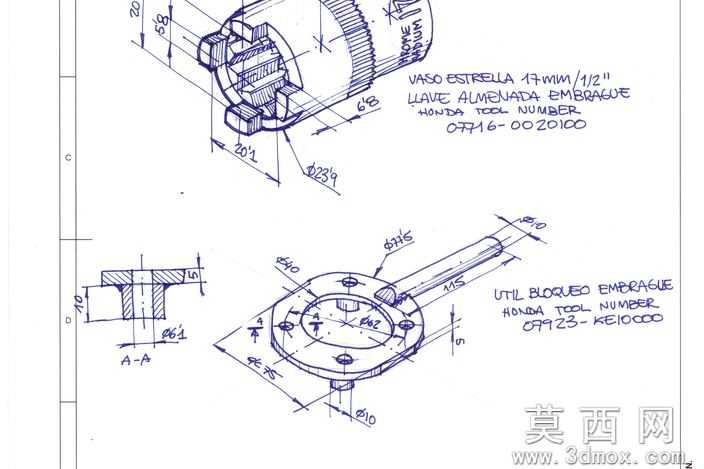

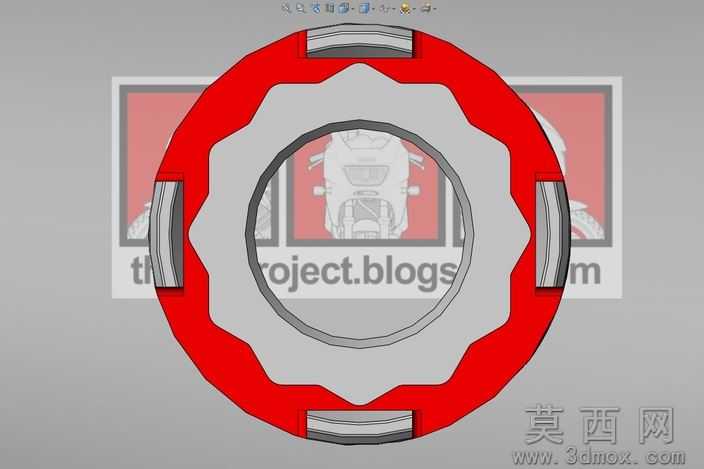

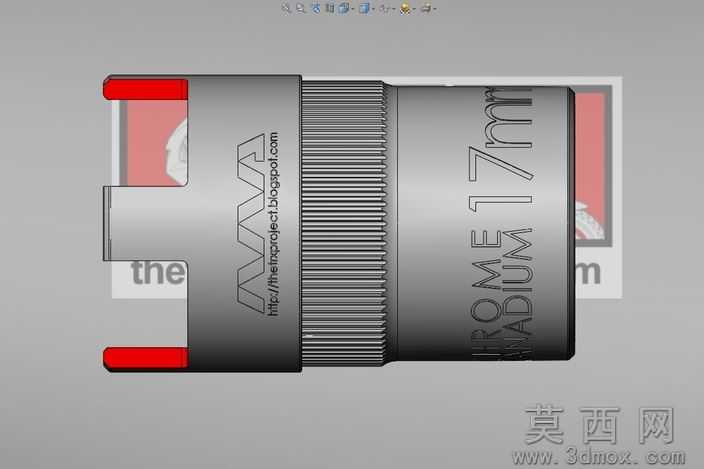

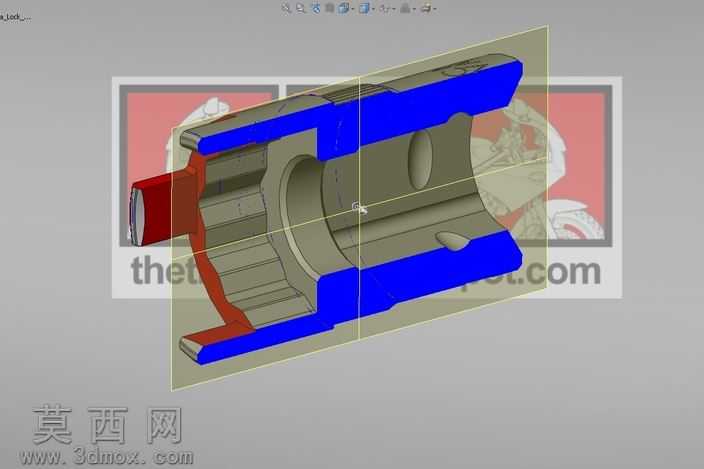

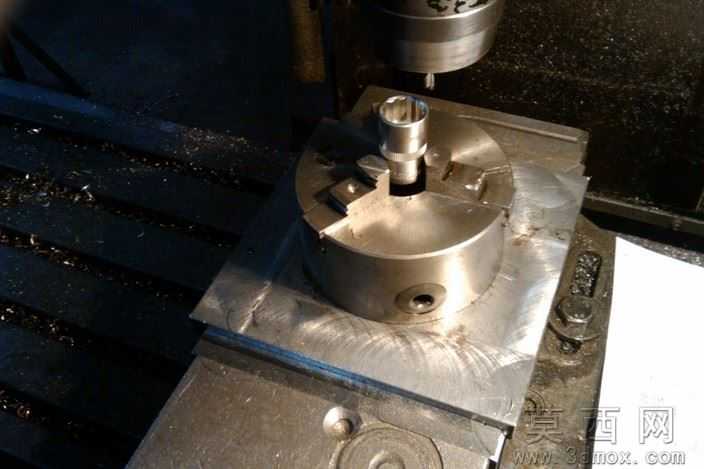

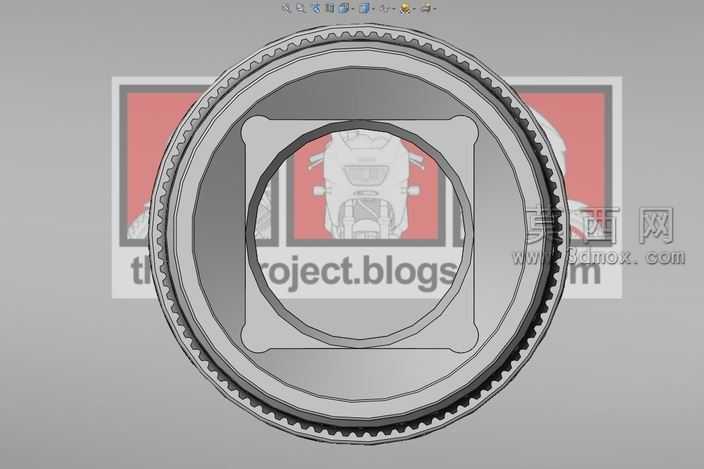

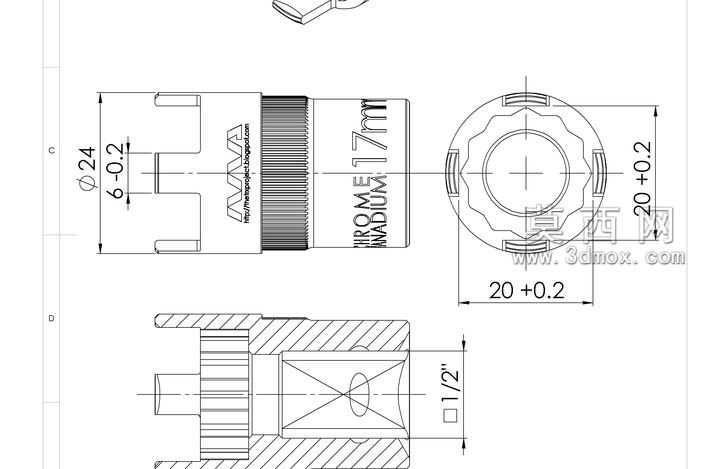

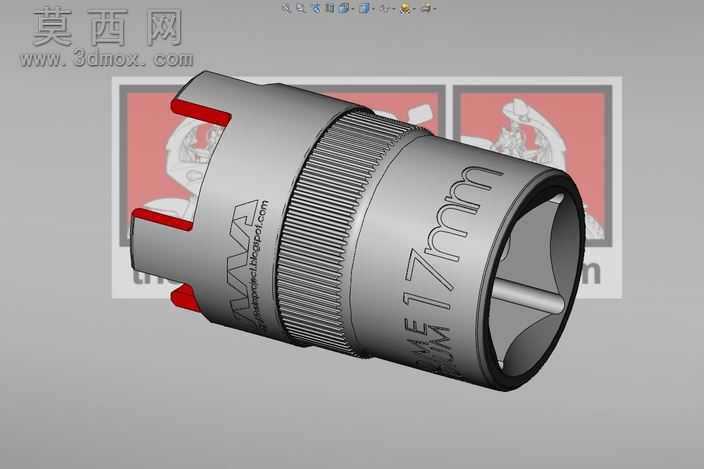

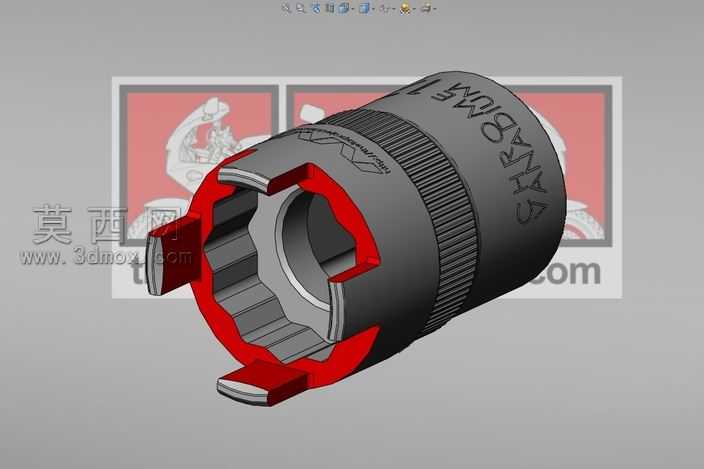

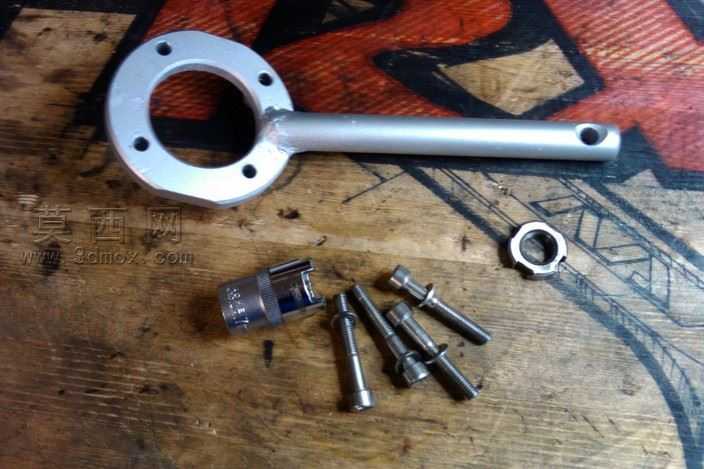

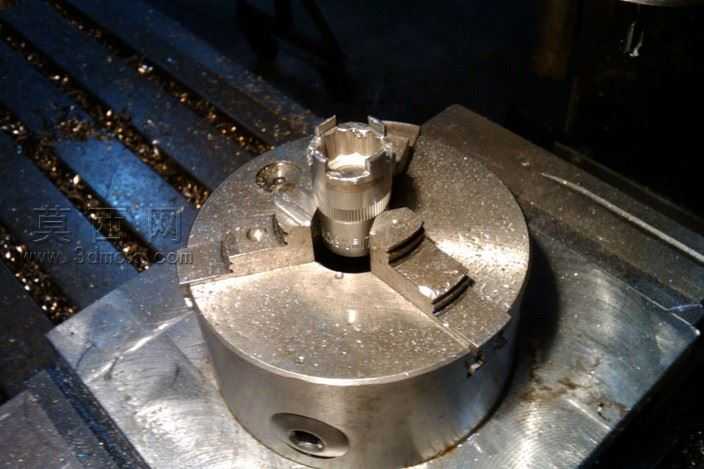

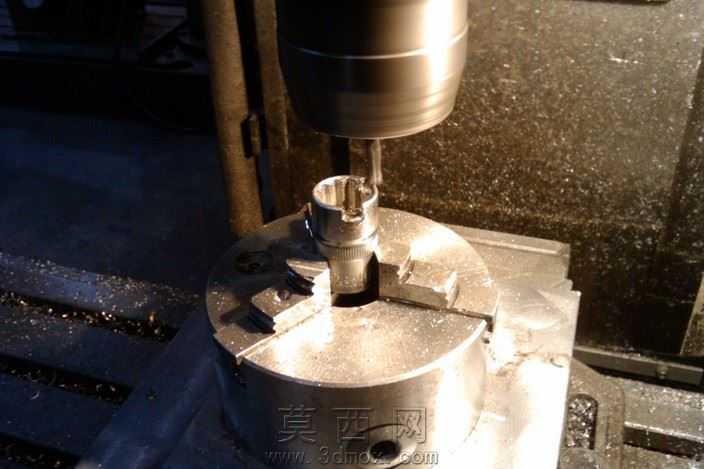

本作品是针对本田NSR125车型离合器锁紧螺母设计的专用套筒扳手三维模型，适配17毫米1/2英寸规格的驱动工具，可精准匹配20x24规格、零件编号07716-0020100的本田原厂锁紧螺母。建模阶段首先通过实测获取锁紧螺母的外形尺寸、卡槽分布、啮合深度等核心参数，结合通用1/2驱动方头的标准尺寸完成整体结构的草图绘制，采用参数化建模方式保证各配合部位的尺寸公差符合维修工具的使用要求。模型主体为一体式套筒结构，外侧设计有滚花纹理区域，可在手动辅助旋转时提供足够摩擦力，避免操作打滑；工作端采用多卡槽啮合结构，红色标识的卡爪部位与锁紧螺母的卡槽完全契合，可均匀传递扭矩，避免损伤螺母边角。渲染阶段采用金属哑光材质模拟工具的合金钢本体，滚花区域通过凹凸贴图还原真实的防滑纹理质感，卡爪部位使用醒目的红色半透明材质区分功能区域，既清晰展示内部啮合结构，也突出工具的工作部位。设计过程中充分考虑维修场景的使用需求，整体结构紧凑，可适配狭小的发动机舱操作空间，啮合部位的倒角处理既方便快速对位螺母，也能减少长期使用后的磨损，驱动端的标准尺寸设计可兼容市面常见的棘轮扳手、扭力扳手等工具，无需额外搭配专用驱动配件即可完成离合器锁紧螺母的拆装作业，模型完整还原了实物的所有结构细节，可直接用于3D打印制作实物工具，也可作为摩托车维修工具设计的参考案例。
