槽型托辊组皮带输送承载结构

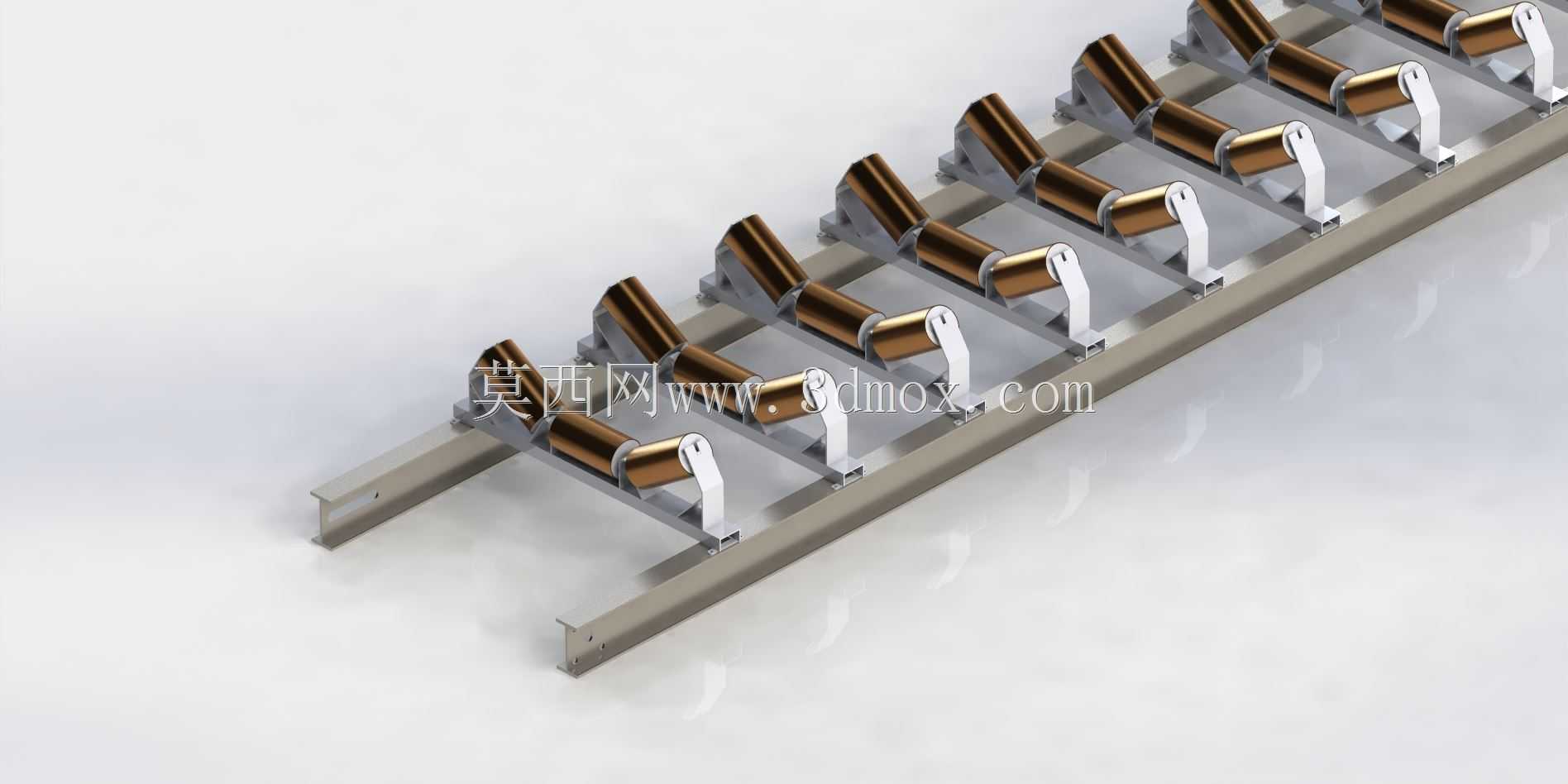

　　这套槽型托辊承载结构是带式输送机的核心承载段单元，主要应用于矿山、建材、粮食、化工等行业的散状物料连续输送场景，可适配煤炭、矿石、砂石、谷物等不同堆积密度的散料输送工况，作为皮带机的沿线承载部件，承担支撑输送带及上方物料重量、保证输送带平稳运行的核心作用。从结构设计来看，该单元采用三辊式槽型布置，侧托辊按标准槽角倾斜安装，中间托辊水平布置，三组托辊共同形成凹型槽截面，能够有效增大输送带的物料装载截面积，提升散料输送过程中的物料容纳量，同时避免散料在输送过程中向皮带两侧撒漏，适配带速1.6-3.15m/s的常规带式输送机运行参数。设计过程中优先考虑了托辊的运行阻力与使用寿命，托辊支座采用冲压折弯成型的钢板支架，

　　通过螺栓与纵向布置的输送机主纵梁连接，安装时可沿纵梁方向按标准托辊间距调整固定位置，上托辊的标准布置间距通常为1000-1200mm，针对大块密度较高的物料输送场景可将间距缩小至800mm，避免皮带在物料重力作用下出现过大垂度影响运行平稳性。托辊本身采用深沟球轴承支撑结构，辊筒表面做镀锌防锈处理，适配室内外不同作业环境的使用需求，托辊的旋转阻力控制在规定阈值内，可有效降低输送机整体运行功耗，减少皮带运行过程中的摩擦损耗。安装边界方面，该托辊组适配的主纵梁为标准槽钢型材，支架安装孔位按照通用带式输送机的安装尺寸设计，可直接替换同规格的老旧托辊组，无需对原有输送机机架做二次改造，降低设备维护更换的成本与周期。

　　结构设计时充分考虑了皮带的对中运行需求，槽型结构本身具备一定的皮带自动对中能力，当皮带出现轻度跑偏时，侧托辊的支撑反力可产生横向分力推动皮带回归中线位置，减少沿线纠偏装置的配置压力。在实际工况应用中，该类托辊组的布置长度可根据输送距离灵活组合，单组托辊的额定承载能力根据辊径不同可覆盖1-5kN的动载荷需求，针对长距离输送场景，可搭配缓冲托辊组布置在受料点位置，搭配调心托辊组布置在易跑偏段，共同组成完整的皮带机承载分支。建模过程中对托辊的旋转自由度做了还原，支架与纵梁的连接孔位、托辊与支架的装配间隙都按照实际装配公差设置，可直接用于带式输送机的整体装配模拟，验证托辊布置间距、槽角与皮带规格、物料特性的匹配度，

　　也可用于设备维护培训的结构拆解演示，帮助运维人员快速掌握托辊组的装配逻辑与更换流程。需要注意的是，该结构为上分支承载托辊组，与下分支的回程平托辊结构存在明显差异，选型时需要根据皮带宽度匹配对应辊长的托辊规格，槽角选择需要结合物料的动堆积角调整，针对流动性较好的干燥散料可适当增大槽角提升装载量，针对粘性较大的湿料可适当减小槽角避免物料粘黏在皮带与托辊的接触位置。
