立式不锈钢双罐体流体处理成套装置

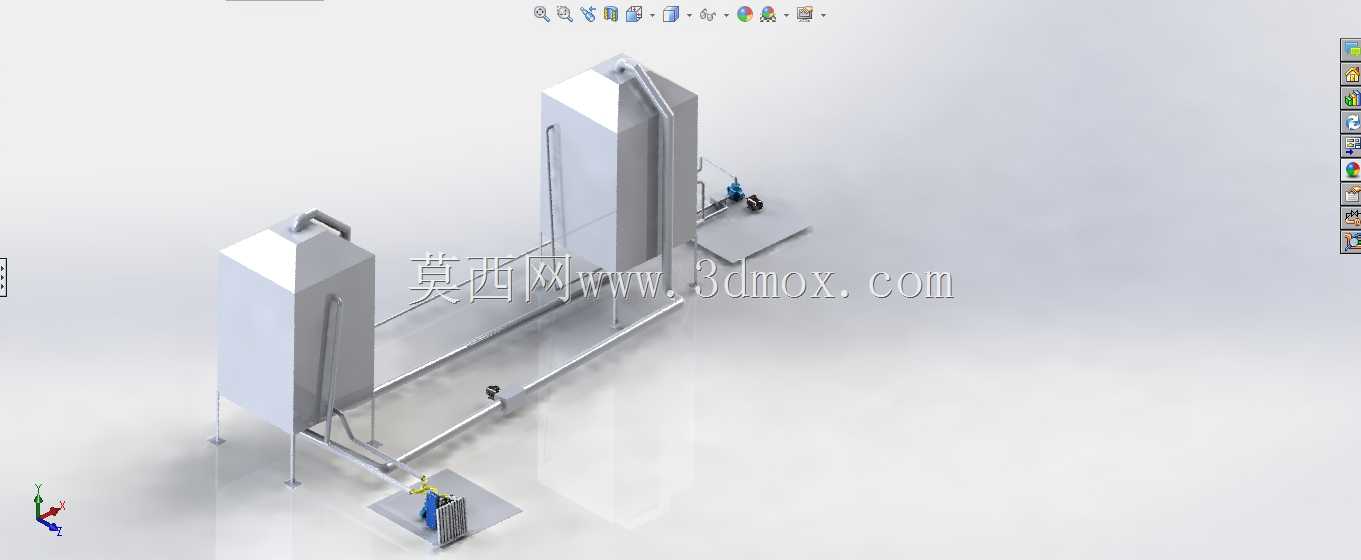

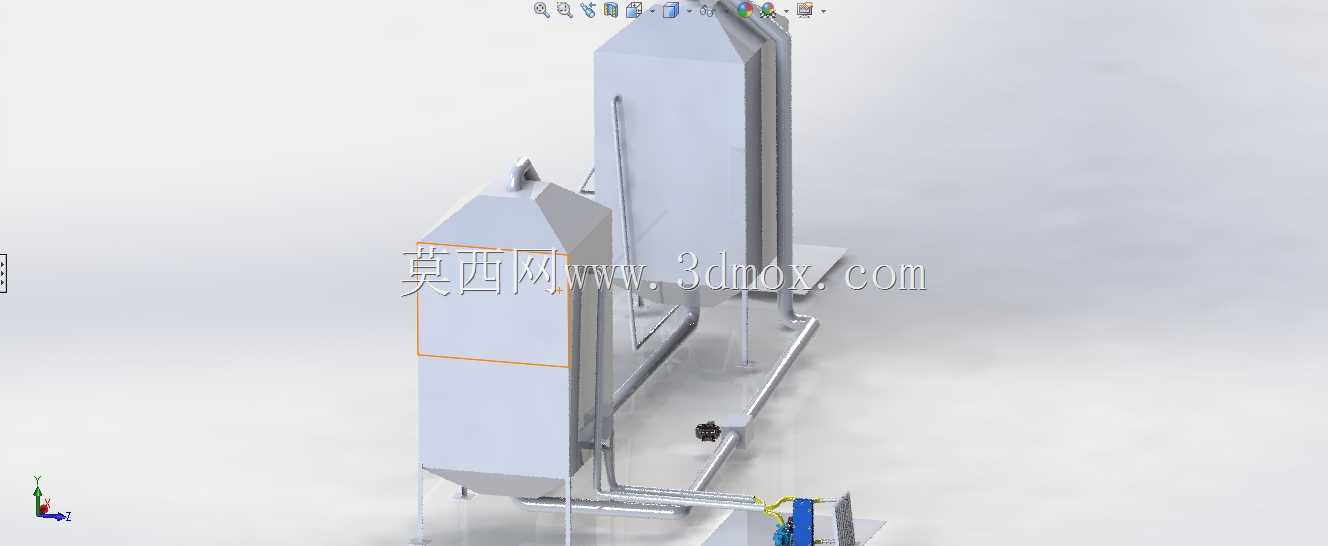

　　这套不锈钢材质的立式双罐体装置，主要面向中小规模流体处理工况设计，常见于食品饮料加工、精细化工配料、中小型水处理单元的物料暂存与介质换热环节，区别于大型立式储罐的大容积设计，该装置更侧重紧凑布局下的功能集成，适配厂房面积有限、处理流量在每小时数立方级的生产场景。从结构布局来看，两个立式罐体采用平行排布方式，底部通过统一的支撑框架连接，支撑腿采用方管折弯焊接结构，底部预留了150mm左右的离地间隙，既方便现场地面清洁，也为底部排污管路、阀门的安装操作预留了足够的手部操作空间，避免后期维护时需要俯身贴地操作的问题。罐体本身采用锥底设计，锥角设置为15度，这个角度是结合不锈钢板材的焊接变形量、

　　物料自流排空特性反复调整的——角度过小会导致粘稠物料挂壁残留，每次换产清洗需要耗费大量冲洗水，角度过大则会无谓增加罐体整体高度，提升厂房层高要求，同时也会让上部直筒段的有效容积被压缩。两个罐体之间的连接管路采用无缝不锈钢管弯制而成，管路走向避开了罐体的人孔、观察窗位置，管路上预留的仪表接口采用标准法兰连接，可根据实际工况加装压力传感器、温度探头或者视镜，不需要后期在罐体壁板上重新开孔焊接，减少了现场改造的工作量。从设计思路上，这套装置优先考虑了模块化快装需求，所有外部管路与罐体的连接都采用活接法兰，整套装置可以拆分为罐体单元、支撑框架单元、管路阀门单元三个部分，运输时可以将三个单元拆分叠放，大幅降低运输时的空间占用，

　　到现场后只需要按照定位标记对齐法兰，拧紧螺栓即可完成组装，不需要现场进行焊接作业，适配很多不允许现场动火的洁净生产车间要求。罐体上部的封头采用折边锥形封头，相比平盖封头承压能力更强，相比椭圆形封头加工难度更低，对于常压或者低压（工作压力不超过0.3MPa）的工况完全可以满足强度要求，封头顶部预留了排气口与进料口接口，进料口插入管延伸至罐体直筒段下部，避免进料时液体飞溅产生大量泡沫，影响液位检测的准确性。侧面的管路布局上，出料口设置在锥底与直筒段的交接位置，比锥底最底端的排污口高50mm，正常生产时排污口处于关闭状态，只有在定期排渣、清洗排空时才开启，避免沉积在罐底的杂质被带入下游工序。装置侧边预留的泵组安装位，

　　采用可调节高度的安装支架，可根据选配的输送泵尺寸调整安装高度，保证泵入口与罐体出料口的管路保持顺直，减少管路弯头带来的流阻损失，避免泵入口出现气蚀问题。安装边界方面，整套装置的最大外轮廓尺寸控制在长1800mm、宽1200mm、高2800mm范围内，不需要预留特别大的安装通道，常规厂房的1.2m宽标准门就可以顺利通过，安装时只需要在地面做简单的水平找平，不需要预埋地脚螺栓，支撑腿底部的可调脚杯可以适应±30mm的地面高度差，对于旧厂房改造、临时生产线搭建的场景适配性很强。罐体壁板的厚度选择上，直筒段采用2mm厚304不锈钢板，锥段因为要承受物料的静压与焊接应力，采用3mm厚板材，所有焊接位置都做了钝化处理，内壁焊缝打磨至Ra0.8的粗糙度，避免物料残留滋生细菌，满足食品级生产的卫生要求。在功能特性上，这套装置既可以作为双级过滤的罐体载体，在两个罐体内分别装填不同精度的过滤介质，也可以作为换热单元，在罐体内加装盘管实现物料的加热或者冷却，还可以作为配料罐使用，在罐顶加装搅拌组件，支撑框架的上部预留了搅拌电机的安装位，不需要额外加装支撑架。管路的设计上充分考虑了操作的便利性，所有阀门的操作手柄都朝向通道侧，操作高度控制在距离地面1200mm到1600mm之间，正好是操作人员站立时的舒适操作区间，不需要踮脚或者弯腰就可以完成阀门的开关操作。
