可拆式板式换热装置三维结构设计

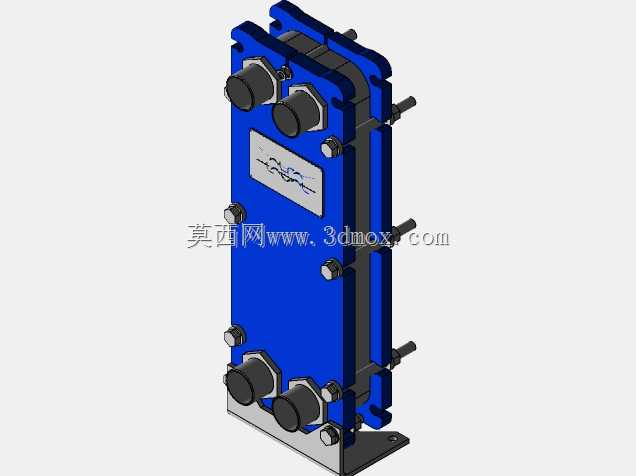

　　在暖通空调集中换热站、化工工艺介质冷却、食品加工流体杀菌控温、液压系统油温冷却这类场景里，可拆式板式换热器一直是紧凑换热方案的首选，这次建模的这款板换，就是针对中小流量换热工况做的结构设计，整体采用蓝漆涂装的碳钢压紧板搭配不锈钢板片的组合，上下贯穿的拉紧螺栓配合两端的压紧螺母，能给整叠板片提供均匀的密封压紧力，避免不同压力工况下出现介质串漏或者外漏的问题。从结构布局来看，这款设备采用同侧双进双出的接口设计，四个接口都配置了外螺纹连接接头，适配现场常用的镀锌管或者不锈钢管螺纹连接需求，不需要额外焊接配对法兰，能大幅缩短现场安装的配管周期，接口处的密封面做了凸台加工，安装时搭配对应压力等级的密封垫片就能保证连接可靠性。

　　设备底部设计了一体式的安装支脚，支脚上预留了两个长圆形安装孔，既可以抵消安装基础的尺寸误差，也能在设备受热产生微量膨胀时释放应力，避免板片组因为热胀冷缩产生额外的内应力，影响密封垫片的使用寿命。设计过程中首先确定的是板片的压紧尺寸边界，根据选定的板片单片厚度、密封垫片压缩量以及设计换热面积对应的板片数量，计算出拉紧螺栓的有效长度和两端压紧板的间距，保证在拧紧螺栓时，每一片板片的密封垫都能达到设计要求的压缩率，不会出现局部压溃或者压缩量不足漏液的问题。压紧板上的螺栓孔位置做了同轴度公差约束，避免穿装螺栓时出现卡滞，也能保证螺栓受力均匀，不会因为偏载导致压紧板翘曲，影响整台设备的密封性能。设备侧面的铭牌安装位做了下沉式设计，

　　避免安装运输过程中铭牌被磕碰脱落，铭牌区域预留了足够的标识空间，可以标注设备的设计压力、设计温度、换热面积、流程组合等核心参数，方便后期运维人员快速核对设备参数。从实际使用的角度考虑，这种可拆结构的板换，后期维护时只需要松开拉紧螺栓，就可以逐片拆出板片进行清洗或者更换密封垫片，相比管壳式换热器，维护难度更低，清洗周期更短，对于容易结垢的水系统或者含有少量杂质的工艺介质场景，适配性更强。建模时特意还原了板片组叠装后的侧边轮廓，以及导杆的伸出结构，上下两根导杆除了起到板片叠装时的导向作用，还能在设备吊装时作为受力点，配合吊具完成整台设备的转运安装，导杆端部的螺纹段可以安装锁紧螺母，防止吊装或者运行过程中压紧板从导杆上滑脱。

　　接口位置的接头采用六角结构设计，方便现场用管钳或者扳手拧紧，接头和压紧板之间采用焊接固定，焊接位置做了倒角处理，保证焊接熔深满足承压要求，避免运行过程中出现焊缝渗漏的问题。整体外形尺寸控制上，这款板换的宽度和高度都做了紧凑化处理，适合安装在空间狭小的设备间或者生产线旁，不需要预留太大的检修空间，只需要在设备的螺栓拆装侧留出足够的扳手操作空间，就能完成日常的维护拆装作业。流体在板片间的流道采用人字形波纹设计，建模时虽然没有展开每一片板片的细节，但整体压紧后的板叠厚度是按照实际波纹板片叠装后的压缩尺寸计算的，能准确反映设备安装后的实际占位，方便设计人员在做系统布局时准确预留安装位置，避免出现设备到场后空间不足无法安装的问题。另外，设备的压紧板边角位置做了圆角处理，避免安装维护过程中尖锐边角划伤操作人员，也能减少涂装时的应力集中，降低漆面脱落的概率。拉紧螺栓采用双头螺柱结构，两端都可以拧紧螺母，安装时可以按照对角线顺序逐步拧紧，保证压紧板平行推进，让整叠板片受力均匀，这种拧紧顺序的设计也是实际工程安装中必须遵守的操作规范，在建模时还原螺柱的全螺纹结构，也能方便后续做装配动画演示安装流程，给现场安装人员做可视化的操作指导。
