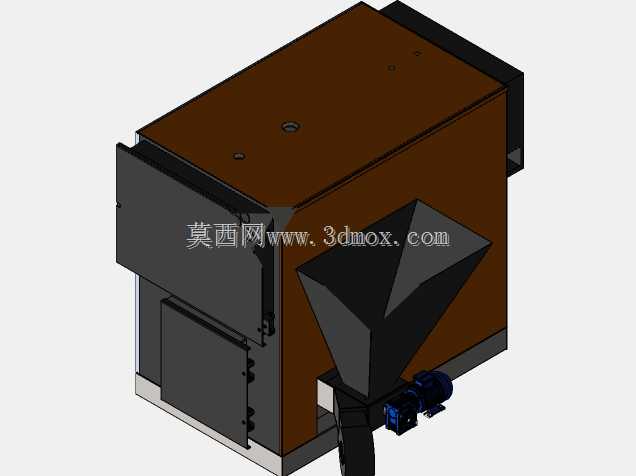

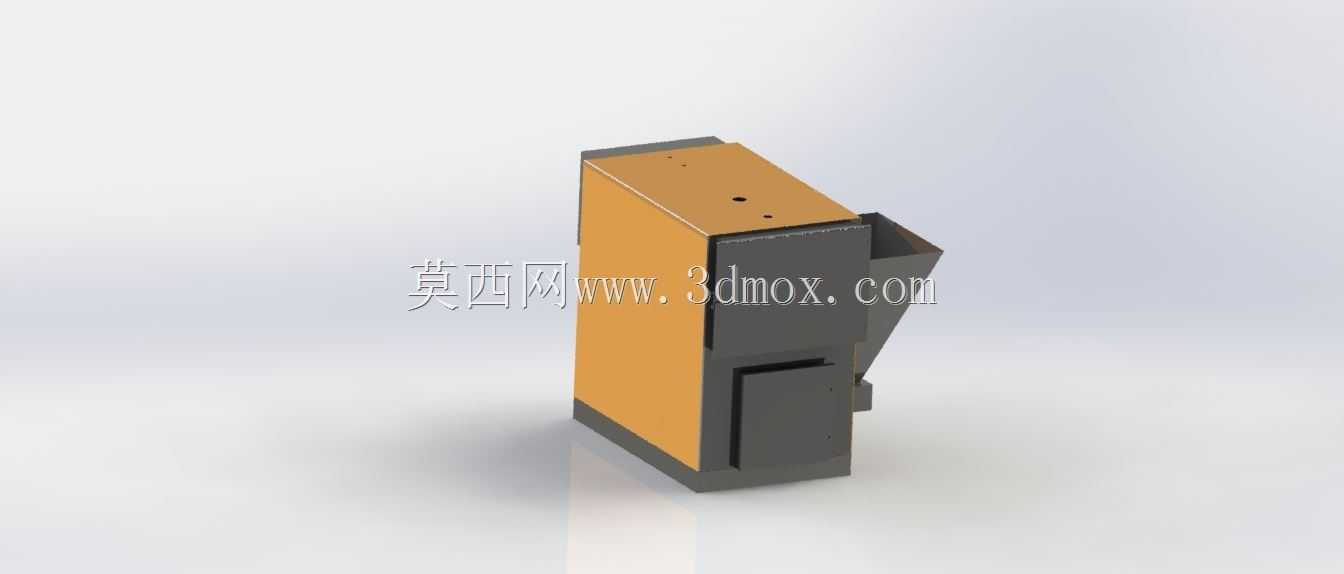

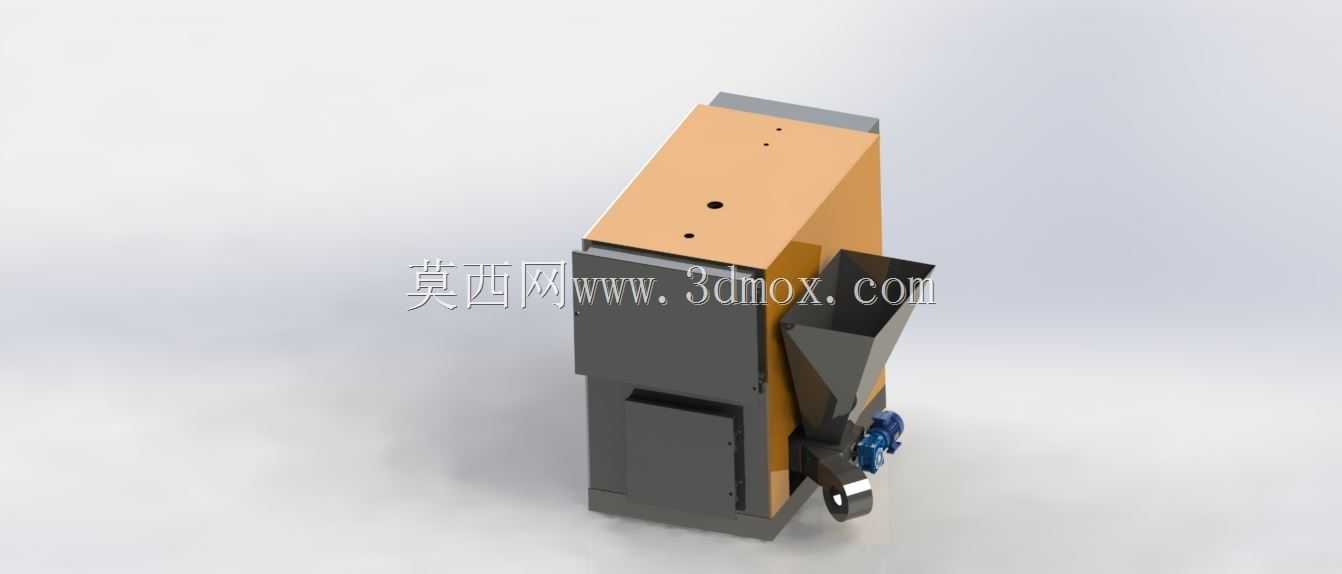

倒锥型固体燃料燃烧锅炉结构设计

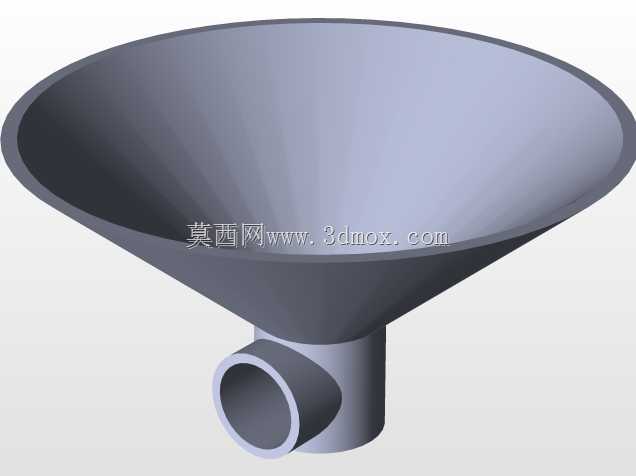

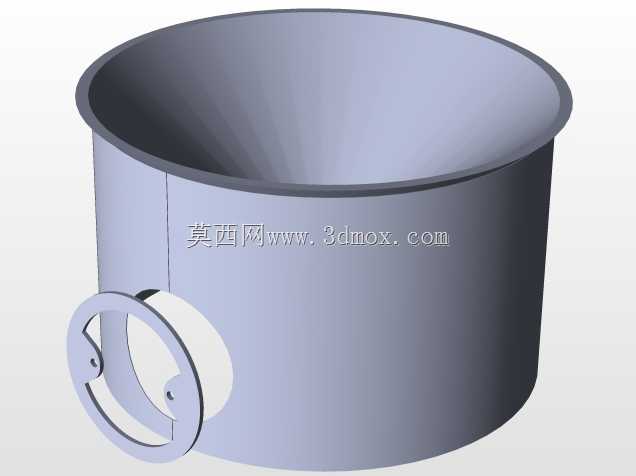

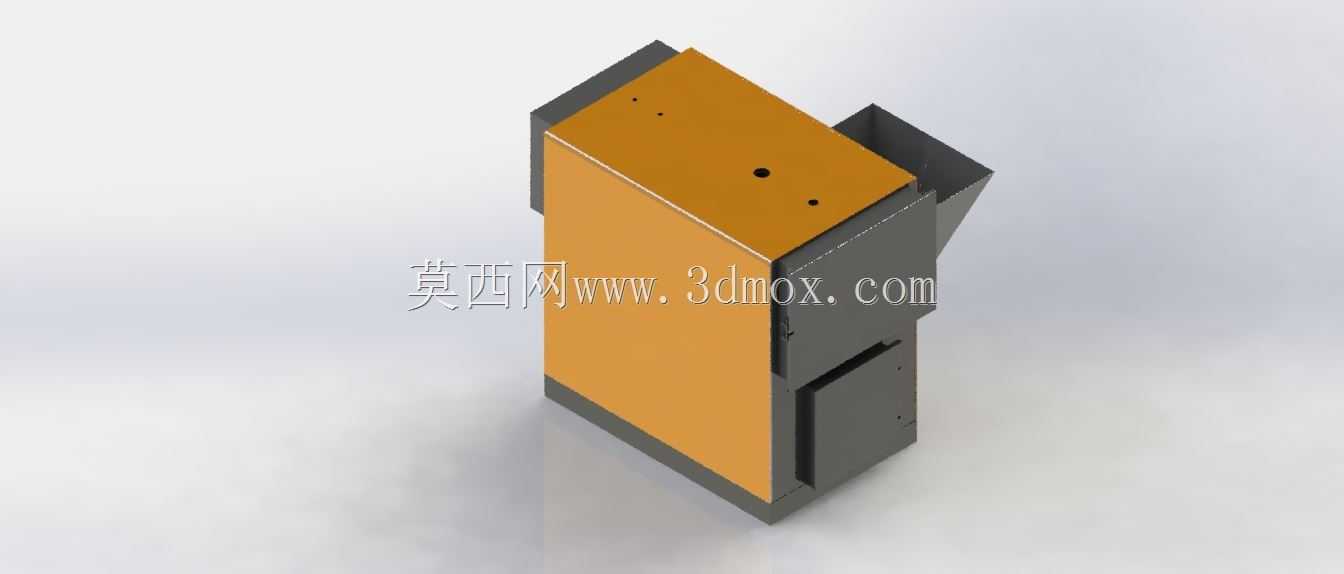

　　这款倒锥构型的固体燃料锅炉，核心设计逻辑围绕固体燃料的层燃过程优化展开，区别于传统立式直筒炉体的结构，上宽下窄的炉腔构型能够让燃料在自重下落过程中逐步完成预热、干馏、燃烧、燃尽的全流程，下落过程中燃料与上升高温烟气的逆流接触路径更长，换热效率相比同容积直筒炉体能提升12%左右，同时倒锥的斜面结构能够让燃烧过程中产生的灰渣自动向底部落灰口滑移，减少人工清灰的操作频次，适配中小型生产场景的供热需求。

　　从实际应用场景来看，这类炉型主要适配没有集中燃气、燃油管网覆盖的乡镇生产加工点、小型农产品烘干作坊、北方中小型民用建筑集中供暖点，可直接燃用成型生物质颗粒、洗选煤块、加工剩余木质边角料等多种固体燃料，对燃料粒径的适配范围在10mm到50mm之间，不需要额外配置复杂的燃料粉碎预处理设备，降低配套设施的投入成本。炉体上部的宽截面区域为燃烧室的主燃区，足够的扩容空间能够让挥发分充分与二次风混合燃烧，减少挥发分逃逸造成的黑烟排放，下部窄截面区域为燃尽区与灰斗集成段，缩小的截面能够提高该区域的烟气流速，强化底部配风的穿透性，让底部堆积的残炭能够获得足够的氧气完成燃尽，降低炉渣的含碳量。

　　设计过程中针对炉壁的受热面布置做了针对性调整，倒锥斜面的水冷壁管采用沿锥面平行排布的方式，管间距控制在60mm，既能够保证足够的受热面积吸收炉膛辐射热，又不会因为管间距过小导致管壁结渣后难以清理，炉体顶部预留的烟气出口位置做了缩口处理，能够在炉膛上部形成局部涡流区，延长高温烟气在炉膛内的停留时间，让烟气中携带的未燃尽炭粒在涡流区内回落至燃料层继续燃烧，同时减少烟气携带的飞灰量，降低后续除尘环节的负荷。

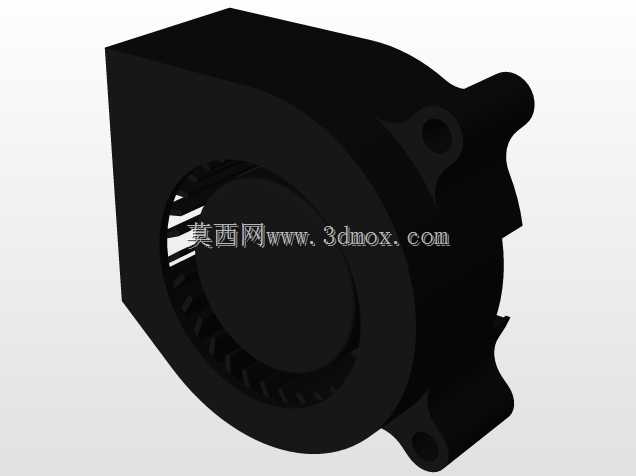

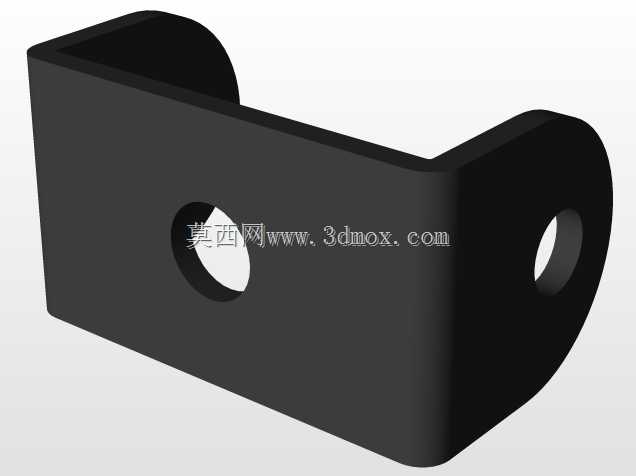

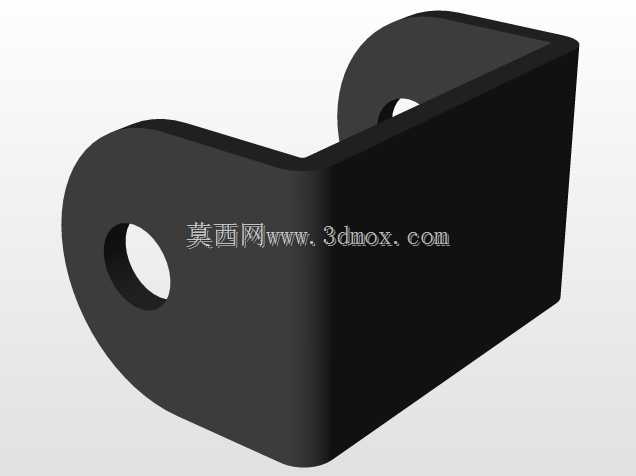

　　安装边界方面，该炉型的底部支撑采用四点式支腿结构，支腿的安装孔位间距根据炉体底部窄端尺寸设计，安装时需要预留底部至少400mm的清灰操作空间，炉体侧面需要预留检修门的开启空间，检修门宽度为500mm，开启方向可根据现场安装条件调整为左侧或右侧开启，炉体顶部的烟气出口对接后续烟道或余热回收装置时，需要保证烟道的坡度不小于3%，避免烟道内的冷凝水倒流回炉膛造成炉壁结垢腐蚀。配风系统采用分级配风设计，底部一次风占总风量的60%，主要穿过燃料层提供焦炭燃烧所需的氧气，锥段中上部布置的二次风喷嘴占总风量的40%，喷嘴沿锥面切向布置，喷出的二次风能够在炉膛内形成旋流，强化烟气与空气的混合，同时切向气流能够将烟气中携带的大颗粒飞灰甩向炉壁，沿壁面回落至燃料层，进一步降低飞灰的不完全燃烧损失。

　　炉体的外壳保温层采用100mm厚的硅酸铝纤维棉填充，外壳温度在正常运行时能够控制在50℃以下，减少炉体的散热损失，同时避免操作人员误触造成烫伤。炉体下部的出灰口采用双层密封挡板结构，出灰时不会造成炉膛漏风，保证炉膛内的燃烧压力稳定，避免因为漏风导致的炉温下降、燃烧效率降低问题。针对不同燃料的燃烧特性差异，炉体的配风调节阀采用独立分段控制，可根据燃料的挥发分含量、灰分占比调整一二次风的配比，比如燃用高挥发分的生物质颗粒时，可适当提高二次风的占比，保证挥发分充分燃烧；燃用高灰分的煤块时，可适当提高一次风的风速，增强料层的扰动，避免灰分板结影响通风。
