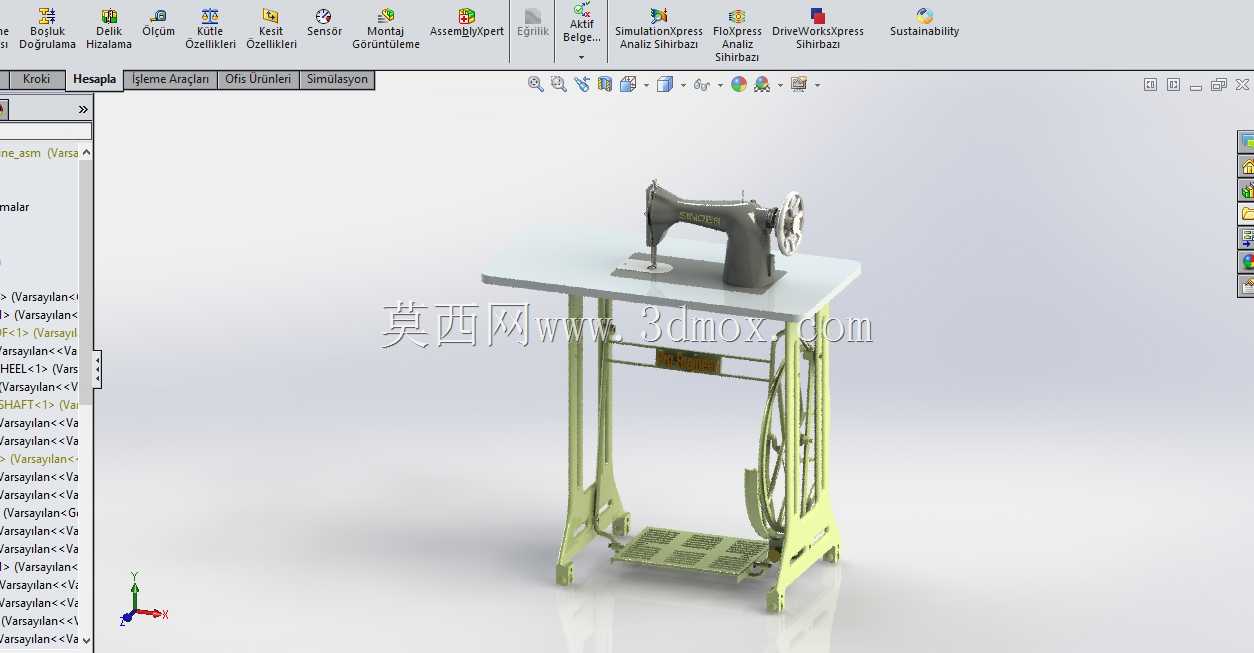

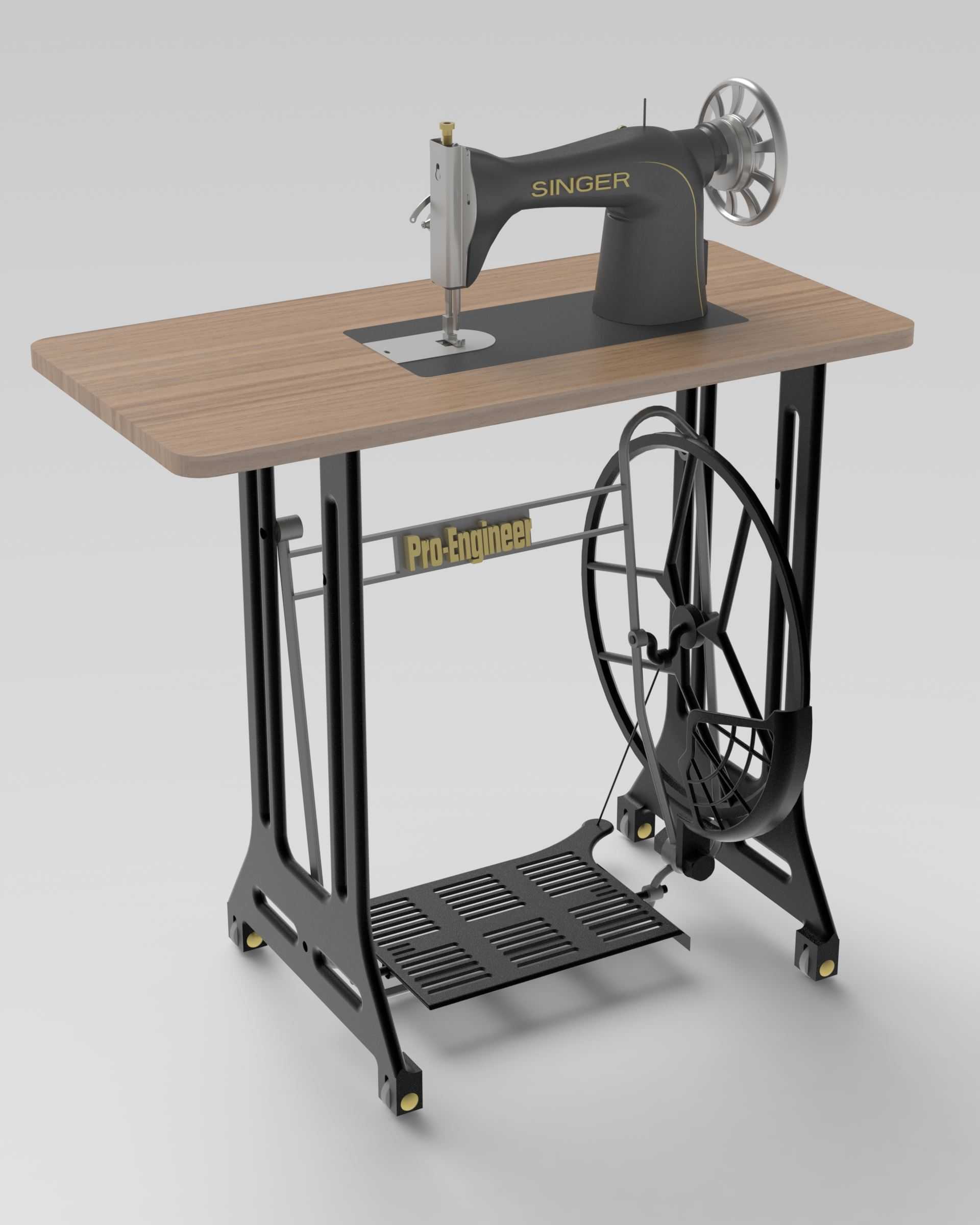

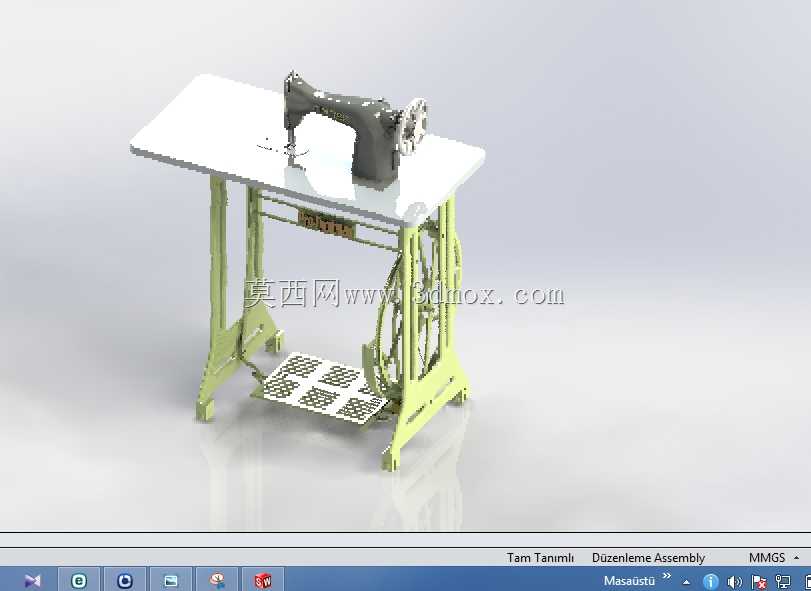

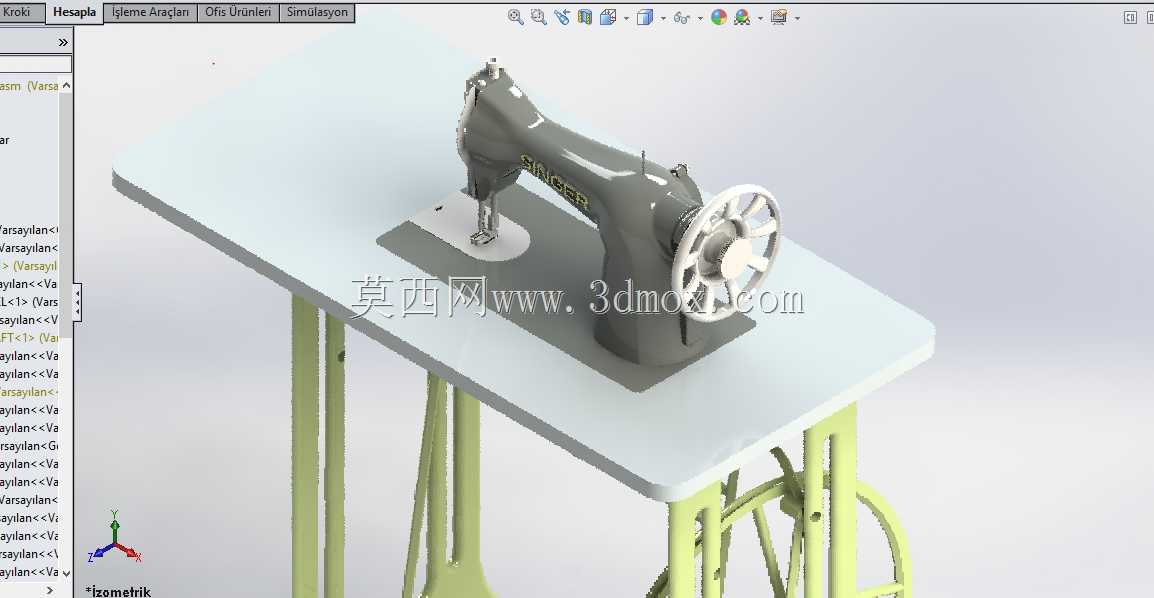

老式脚踏家用缝纫机带工作台结构

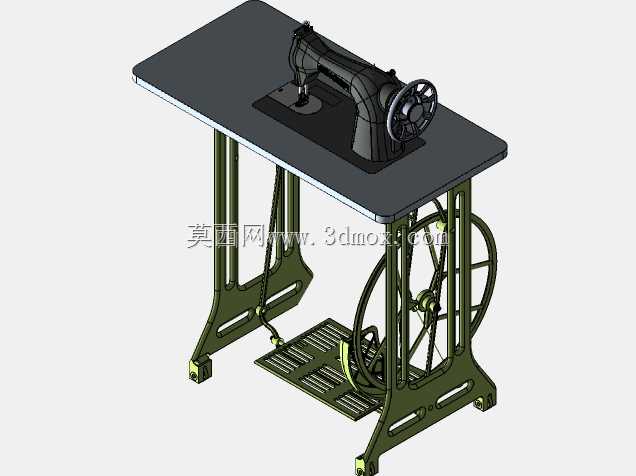

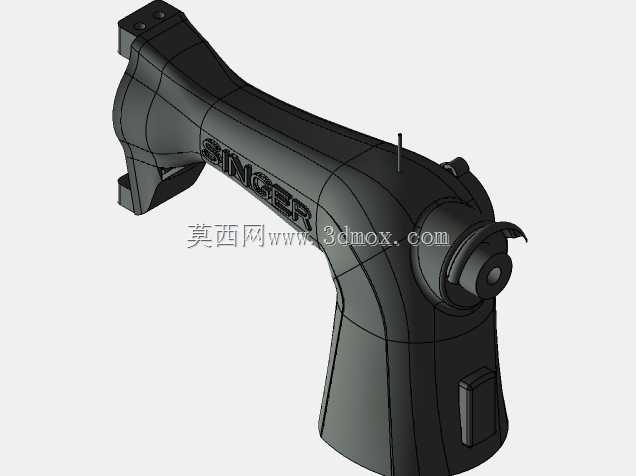

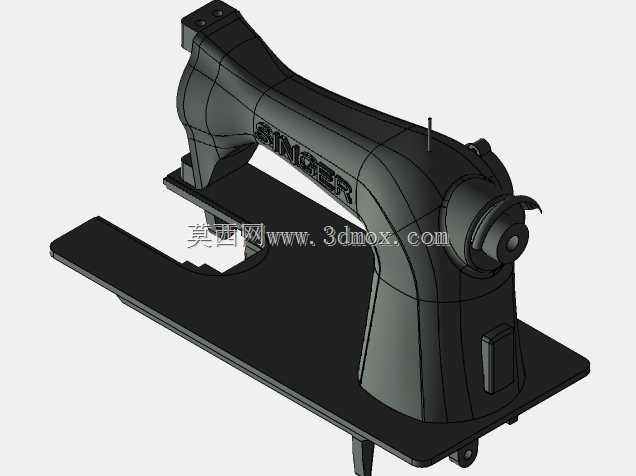

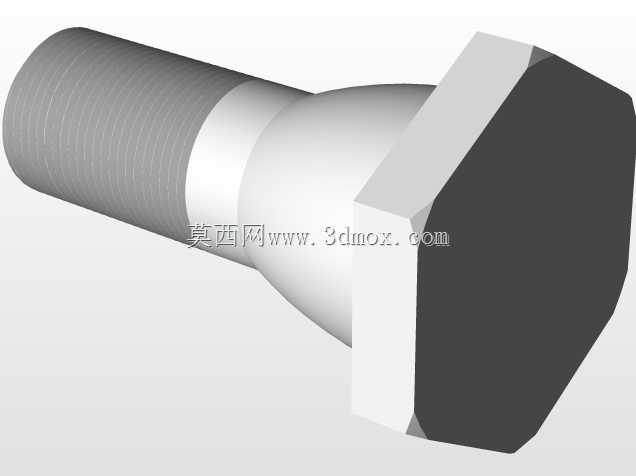

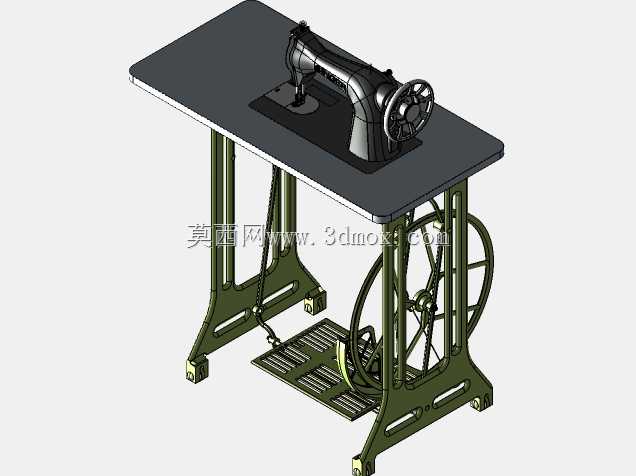

　　这套脚踏式缝纫设备的三维结构，完整还原了传统家用缝纫机具的整套传动与支撑体系，在民用缝制作业场景里，这类结构曾是家庭衣物缝补、小型裁缝铺批量加工的核心作业设备，无需外接电力驱动，完全依靠脚踏动作传递动力即可完成连续缝制作业，适配无供电区域的缝制作业需求，也可作为复古文创场景、民俗展馆的展陈结构参考。从结构组成来看，整套设备分为机头作业单元、木质工作台面、铸铁支撑机架、脚踏传动机构四个核心部分，机头部分采用经典的摆梭勾线结构，针杆行程匹配常规家用缝纫针的作业范围，可适配棉、麻、化纤等常见民用面料的缝制作业，机头上部的手轮可手动微调针位，方便穿线、调整起始缝位，机头底部通过定位螺栓固定在工作台面的预留安装位上，

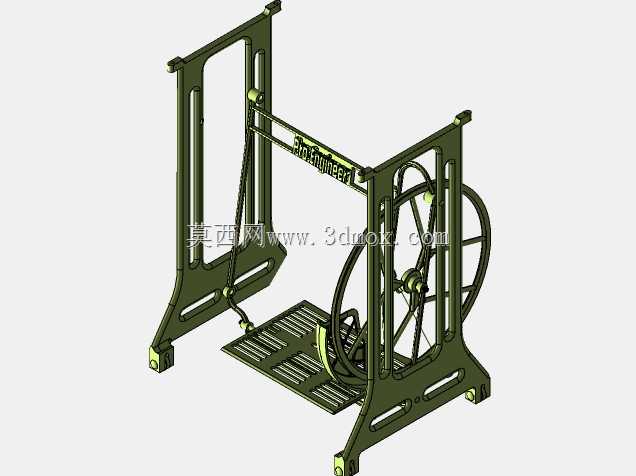

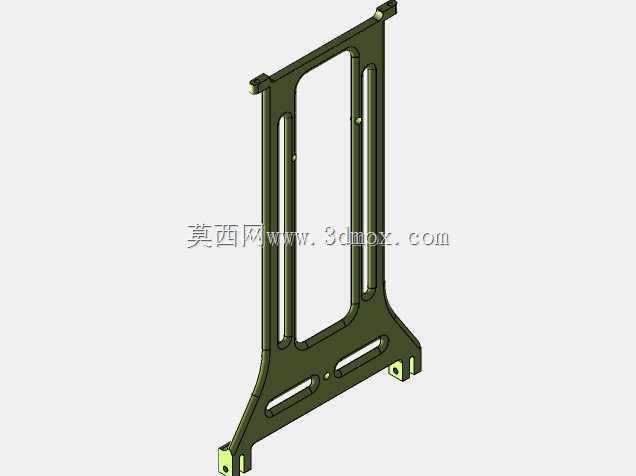

　　安装位周边做了下沉式嵌槽设计，保证机头底座与台面齐平，避免面料推送过程中出现卡滞。工作台面采用实木层压结构，边缘做了圆弧过渡处理，作业时手臂搭放不会产生硌压感，台面整体长宽尺寸适配单人坐姿作业范围，操作人员坐在机架正前方，手臂自然伸展即可覆盖整个台面上的面料操作区域，台面上除了机头安装位，还预留了放置线轴、小工具的闲置区域，满足日常缝制作业的辅料摆放需求。支撑机架采用铸铁一体弯折成型，整体为落地式框架结构，底部四个支脚都配置了可调式防滑脚垫，可根据地面平整度调整机架水平度，避免作业过程中机架晃动影响缝纫线迹的均匀度，机架中部设置了横向加强筋，提升整体框架的抗扭刚度，即使脚踏施力不均匀，也不会出现机架侧倾的问题。

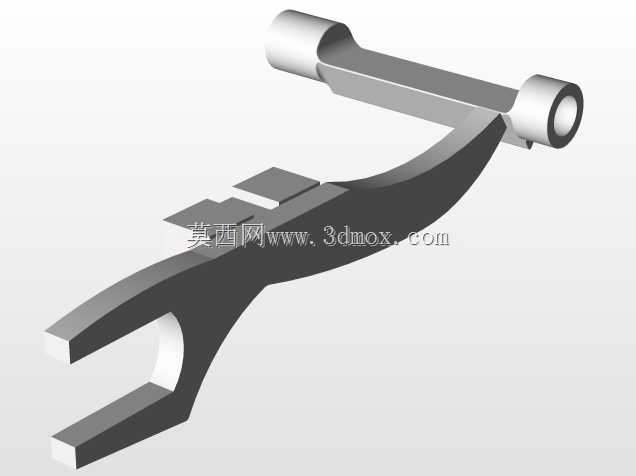

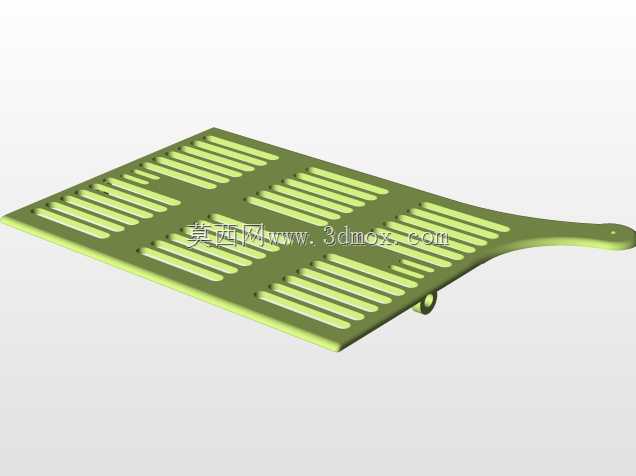

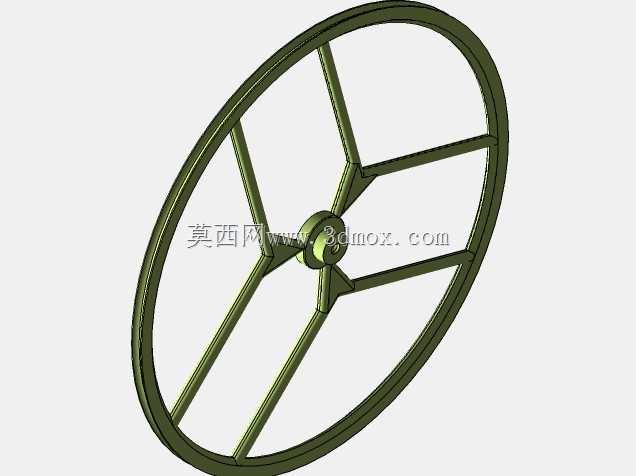

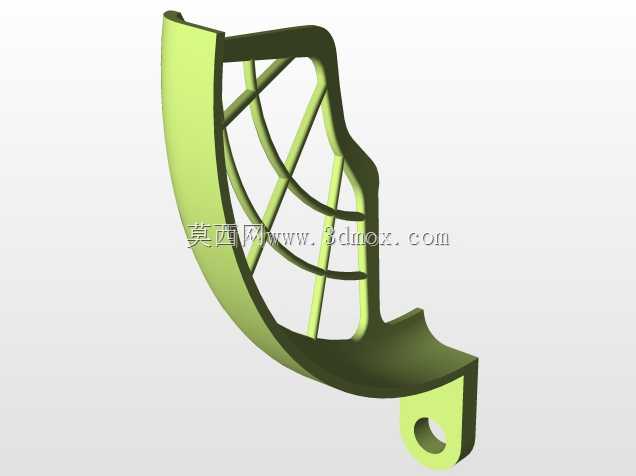

　　脚踏传动部分是这套结构的核心设计点，脚踏板通过连杆机构与下部的大直径带轮连接，大带轮通过三角带与机头端部的手轮带轮连接，当操作人员踩动脚踏板做上下往复动作时，连杆带动大带轮做连续旋转运动，通过带传动将动力传递至机头内部的主轴，带轮外侧设置了全包围式的安全护罩，避免作业过程中衣物、线头卷入旋转部件，大带轮的转动惯量经过匹配设计，脚踏施力的力度符合普通人腿部施力习惯，连续作业2小时也不会产生明显的腿部酸胀感。从安装边界来看，整套设备落地后占用的地面投影尺寸适配普通家庭的室内摆放空间，不需要额外做地基固定，放置在平整地面上调整好脚垫即可投入使用，机头部分的易损件如针杆、摆梭、送布牙都采用通用家用缝纫机的标准接口，后期维护更换配件无需定制，

　　可直接采购市售标准件完成替换。在结构建模过程中，所有运动副都按照实际装配关系做了配合约束，可直接模拟脚踏传动到机头针杆往复、送布牙递进的整套动作流程，方便从业者理解传统缝纫设备的机械传动逻辑，也可作为民用轻工设备结构教学的演示模型，帮助新人掌握连杆传动、带传动在低速民用设备上的实际应用方式。整套结构的细节还原度覆盖了实际作业中的所有功能点，比如台面上的线架安装位、脚踏板的防滑纹路、带轮的辐条结构、机架上的品牌标识嵌槽，都和实际量产的老式脚踏缝纫机保持一致，没有做简化处理，能够直接用于结构复刻、场景搭建等不同用途。
