这套机构的核心是复现圆形贝壳形曲柄滑块的特殊运动规律,在非标自动化的轨迹生成工位、教学演示教具开发、特殊曲线进给机构设计场景中都有明确的应用价值。很多需要实现非圆轨迹平面进给的工位,比如异形曲面的涂胶轨迹、特殊轮廓的检测扫描路径、文创产品的仿生开合动作,都可以参考这套机构的运动逻辑做结构衍生,不需要额外加装多轴联动的数控系统,仅通过纯机械连杆的约束就能输出预设的Jerabek曲线轨迹,能大幅降低简易专用设备的制造成本与控制复杂度。

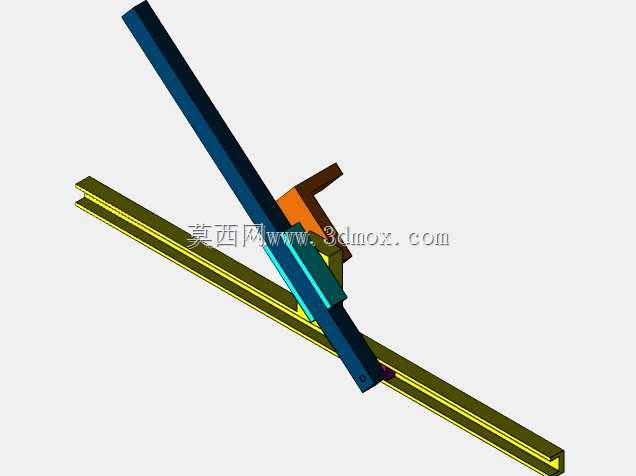

从结构功能来看,这套机构通过固定铰接点约束连杆的一端做整周圆周回转,连杆中段与滑动块铰接,滑动块被约束在平行导轨的行程范围内做直线往复移动,连杆末端的执行端点就会在固定平面上输出贝壳形的闭合轨迹。和普通对心曲柄滑块机构输出的近似简谐直线运动不同,这套机构的铰接点偏置距离、连杆各段长度比例、导轨安装角度都经过参数匹配,最终输出的轨迹没有急回特性的突变段,整个运动周期内的速度过渡平滑,不会出现普通曲柄滑块在行程端点的刚性冲击,适合用在需要平缓轨迹输出的轻载执行工位。
设计这套机构的时候,首先要明确执行端点的轨迹包络尺寸,根据实际工位的安装空间先确定固定铰接点的安装基准位置,再反向推导连杆各段的长度比例:做圆周运动的曲柄段长度决定了轨迹的整体幅宽,与滑块铰接的连杆段长度决定了轨迹纵向的延伸比例,导轨的安装角度则会直接影响轨迹的对称度。建模过程中需要先做运动仿真的干涉检查,要保证连杆在整周回转过程中,不会和导轨侧边、固定安装座发生运动干涉,滑块与导轨的配合长度要足够,避免运动过程中出现卡滞或者侧翻的情况,滑块的行程限位要预留3-5mm的安全余量,防止加工误差导致机构运动到极限位置时出现顶死。
安装边界方面,这套机构的固定基准有两个部分,一个是曲柄回转的固定铰接座,需要保证铰接轴的垂直度公差在0.02mm以内,避免连杆回转时出现平面外的窜动;另一个是直线导轨的安装基面,需要和曲柄回转平面保持共面,平行度公差控制在0.03mm/m以内,否则会增大滑块的运动阻力,加剧铰接处的磨损。整个机构的外形包络会随着曲柄长度变化,常规教学演示版本的横向安装尺寸大概在300mm左右,纵向高度在150mm左右,执行端点的轨迹幅宽大概在120mm,纵向行程大概在80mm,如果要适配不同的工位需求,可以等比例缩放各杆件的长度参数,只要保持各铰接点的相对位置比例不变,就能输出相似的贝壳形轨迹。
在实际应用中,这套机构可以直接作为轨迹生成模块集成到小型专用设备上,比如小型工艺品的表面彩绘工位,把画笔固定在连杆末端的执行点上,不需要复杂的XY运动平台就能画出贝壳形的装饰图案;也可以用在仿生开合的装饰装置上,利用轨迹的对称特性实现类似贝壳开合的平缓动作;在机械原理教学场景中,这套机构可以直观展示连杆平面运动的轨迹生成原理,帮助学习者理解多约束下连杆运动的轨迹变化规律,对比不同杆件参数对最终输出轨迹的影响。需要注意的是,这套机构属于轻载运动机构,铰接处的载荷不能过大,适合传递运动而非大扭矩动力输出,铰接配合处建议采用自润滑铜套,减少长期运动的磨损量,保证轨迹精度的长期稳定性。
