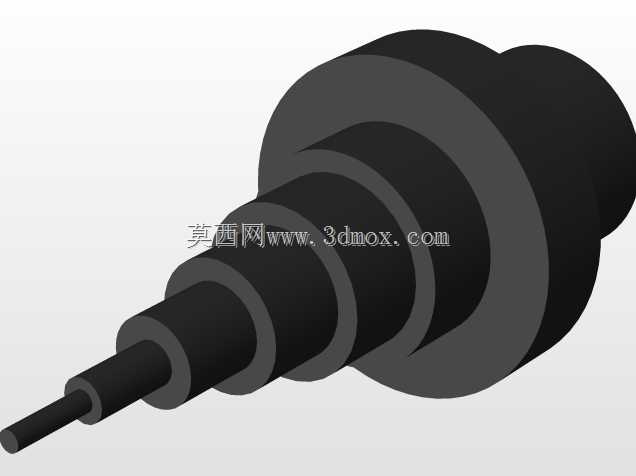

阶梯式同轴变径轴类传动连接零件

　　这类阶梯变径轴结构，在常规机械传动场景里的应用覆盖范围极广，从小型输送设备的动力输出端，到工装夹具的定位支撑组件，再到小型试验台的传动衔接部位，都能见到同结构逻辑的零件身影。不同于等直径轴的单一受力特性，这种多段阶梯的设计，核心是匹配不同安装位的配合需求——最细的端头段一般用来安装传动轮、联轴器或者锁紧螺母，相邻的稍粗轴段多为轴承配合位，需要和标准轴承内圈做过渡配合，保证转动过程中的径向跳动控制在允许公差范围内，再往后的逐段加粗结构，一方面是承担轴肩定位的作用，省去额外加装定位套的工序，另一方面是顺着扭矩传递的路径调整轴径，让不同轴段的抗扭强度和所承受的载荷匹配，避免材料浪费的同时，也不会出现局部应力集中导致的断轴风险。

　　设计这类轴结构的时候，首先要梳理整个传动链的载荷边界：输入端的扭矩大小、输出端的负载波动情况、安装空间的轴向长度限制、径向允许的最大外轮廓尺寸，都是建模前需要明确的硬性指标。比如端头最细段的直径，要满足传递额定扭矩时的剪切强度要求，不能为了凑配合尺寸盲目缩小轴径，否则长期交变载荷下很容易在轴径突变的位置产生疲劳裂纹。每一段轴肩的高度差也要控制在合理范围，既要保证装在轴上的零件能靠轴肩实现轴向定位，不会在运转过程中发生窜动，又要避免轴肩高度差过大造成的应力集中，通常轴肩的过渡圆角会根据相邻轴段的直径差做匹配，直径差越大，过渡圆角的半径也要相应放大，分散应力集中点的载荷。

　　从安装适配的角度看，这类阶梯轴的轴向尺寸链需要严格核算：每一段轴段的长度，要对应所装配件的宽度，比如轴承位的长度要和所选轴承的内圈宽度匹配，装传动齿轮的轴段长度要略短于齿轮轮毂的宽度，保证锁紧件能把齿轮牢牢压在轴肩上，不会出现轴向间隙。轴的两端一般会做倒角处理，既方便装配时顺利穿入轴承、齿轮的内孔，也能避免装配过程中尖锐的轴端边缘刮伤零件内孔的配合面，破坏配合精度。如果是需要做动平衡的高速运转场景，轴的各段同轴度公差要提级，通常轴承配合位的同轴度要控制在0.02mm以内，保证高速转动时不会出现过大的振动，影响整套传动机构的使用寿命。

　　实际建模过程中，这类轴的结构逻辑虽然简单，但很容易忽略细节处的工程合理性：比如很多新手建模时会把轴径突变的位置做成直角，完全不考虑过渡圆角，实际加工的时候直角位置不仅刀具很难加工到位，热处理的时候也很容易在直角处产生淬火裂纹，装配时轴承内圈的倒角也没法和轴肩完全贴合，导致定位不准。还有的设计会把所有轴段的直径差做得过大，无端增加了轴的整体重量，也提升了原材料的成本，完全没有必要——合理的轴径设计应该是从受力最小的端头到受力最大的动力输入端逐段加粗，每一段的直径刚好满足该段的强度、刚度以及配合要求即可，不需要额外冗余。另外，轴上如果需要安装键来传递扭矩，键槽的位置要开在对应传动件的轴段上，键槽的长度要比传动件轮毂的长度短一些，键槽的边缘也要做倒角，避免装配时键的边缘卡滞，同时键槽的深度要符合标准键的尺寸要求，不能太深削弱轴的强度，也不能太浅导致键装进去后高出轴面，没法和传动件的键槽配合。

　　这类轴结构在日常设备维护中也有很实际的考量：阶梯式的设计让拆装变得更方便，拆卸轴承或者传动轮时，拔卸器的着力点可以放在对应的轴肩上，不会像等直径轴那样没有受力位置，很难把零件拆下来。同时不同轴段的直径差也能起到一定的密封作用，比如在穿入设备壳体的位置，加装密封圈的轴段直径固定，相邻的粗轴段可以挡住密封圈的轴向位移，不需要额外加工密封圈的定位槽，简化了加工工序。在一些需要做轴向位置调整的场景里，还可以在对应的轴段上加工外螺纹，配合圆螺母来调整轴上零件的轴向位置，调整到位后锁紧螺母即可，不需要额外加工复杂的调节结构，加工和装配的成本都能控制在很低的水平。
