软管金属配件压接悬挂式手动工装

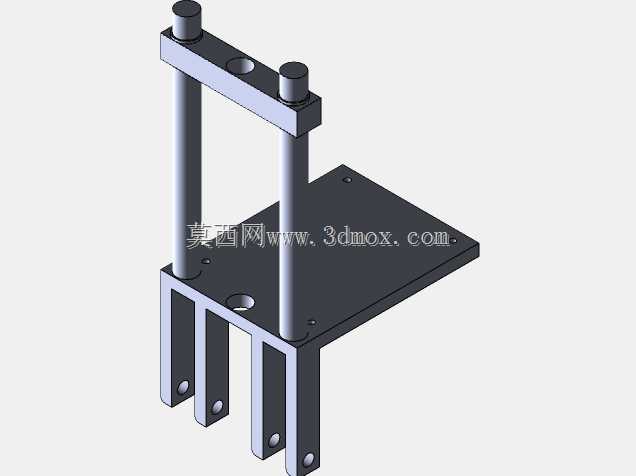

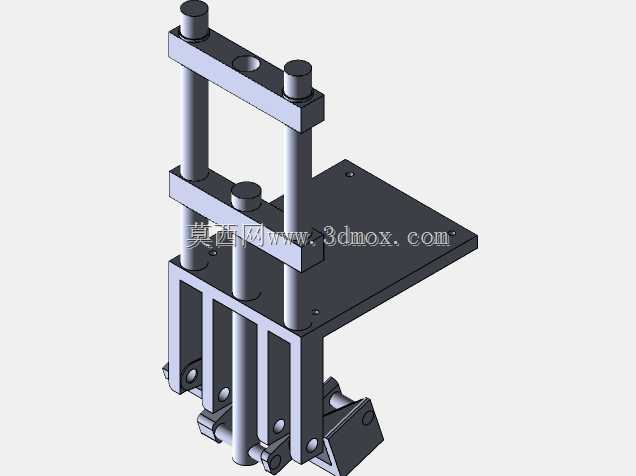

　　在低压流体输送软管、线束防护软管、气动信号软管的批量装配环节，管端金属接头的压接固定一直是影响装配可靠性的核心工序，这款悬挂式手动压接工装，正是针对工位固定、操作频次高的软管装配场景设计，区别于手持压接工具的操作疲劳问题，也区别于大型压接设备的高成本投入，适配小规格金属管箍、接头衬套的压装作业，尤其适合通讯布线、小型气动回路、低压输水软管的现场装配工位使用。从结构设计逻辑来看，该工装采用悬挂式安装框架，顶部设置两组平行导向光轴，搭配可沿轴滑动的压接执行组件，操作人员可根据手持软管的操作位置，灵活调整压接头的水平位置，无需反复挪动工件对位，大幅降低重复操作的动作浪费。框架底部预留的平板安装面，既可以作为工件临时放置的支撑台，

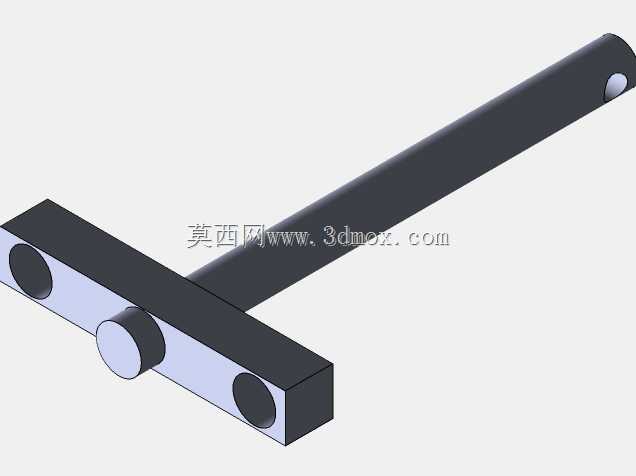

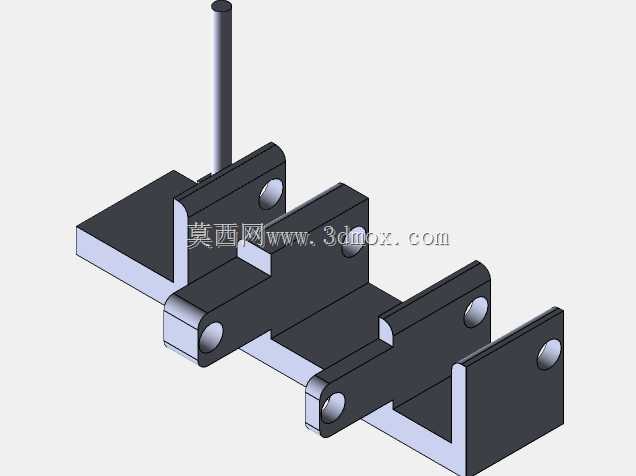

　　也可根据实际工位需求加装定位挡块，适配不同长度软管的压接定位需求，避免压接位置偏移导致的接头脱落、密封失效问题。压接执行端采用楔形压块结构，操作时通过手动施力带动压块沿导向槽进给，对套在软管端部的金属配件施加均匀的径向挤压力，使金属配件产生可控的塑性变形，紧密咬合在软管外壁的增强层上，相比普通卡箍紧固的方式，这种压接结构的拉脱力可提升40%以上，同时能保证接头处的圆度，避免因局部压接过紧导致的软管通径缩小、流体阻力上升问题。从安装边界尺寸来看，该工装的整体框架采用立式布局，横向占用空间不足400mm，纵向安装高度可根据现场悬挂点的高度调整导向轴的伸出长度，适配不同身高操作人员的作业高度，无需额外配置大型工作台面，

　　可直接悬挂在装配线旁的工位架、墙面支架上，不占用地面操作空间，对于空间紧凑的通讯布线装配车间、小型气动元件组装工位十分友好。设计过程中充分考虑了手动操作的力臂优化，压接操作的施力点距离压接中心的力臂长度经过反复校核，保证操作人员仅需施加常规手动握力即可完成壁厚1.5mm以内钢制管箍的压接变形，无需借助额外的增力机构，结构简单可靠，日常维护仅需定期在导向光轴上涂抹润滑脂，清理压块缝隙内的金属碎屑即可，故障率远低于结构复杂的气动、电动压接设备。在实际应用场景中，这类工装常被用于通讯机房布线时的波纹金属软管接头压接、小型气动设备的气管接头装配、园林低压输水软管的接头固定等场景，针对直径6mm到25mm区间的软管压接需求，

　　可通过更换对应规格的压块适配不同管径，无需更换整个工装主体，大幅降低了多规格生产的工装投入成本。工装的框架结构采用板材与光轴组合的装配式设计，所有连接位置均采用内六角圆柱头螺钉紧固，无焊接结构，若单个零件出现磨损，可单独拆卸更换，无需整体报废，进一步降低了长期使用的维护成本。压接作业时，操作人员仅需将套好金属配件的软管端部对准压块中心的定位槽，扳动操作手柄即可完成压接，单次压接动作耗时不超过2秒，配合悬挂式的可移动结构，操作人员可在工位范围内灵活调整操作姿态，长时间作业也不会出现明显的手臂疲劳，相比手持压接钳的作业效率可提升30%左右。同时，工装底部的支撑平板上预留了多个标准安装孔位，可根据生产需求加装接头定位座、软管长度挡块，实现定长压接，保证同批次产品的压接位置一致性，避免因人工定位偏差导致的接头装配质量波动，对于批量生产的标准化软管组件装配场景，能有效提升产品合格率，减少因压接位置不当导致的返工、报废问题。
