工业用滑动支撑轴承结构三维设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655877
  • 工业用滑动支撑轴承结构三维设计

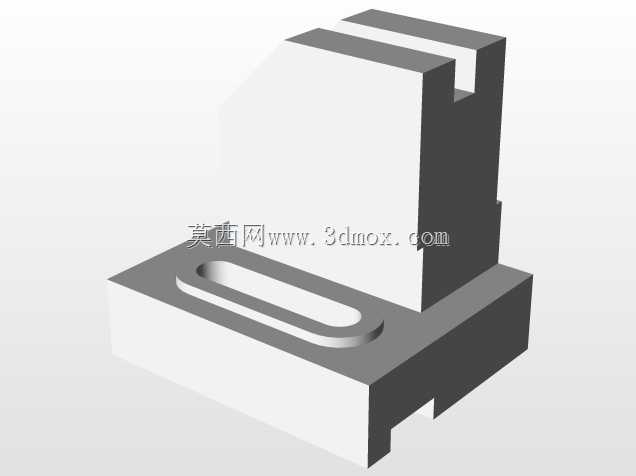

  在各类工业传动与支撑场景中,这类滑动支撑结构的轴承是保障设备运行稳定性的核心基础部件,从内燃机曲轴的径向支撑,到普通机床的进给轴导向,再到各类输送线的辊筒端部定位,都能见到这类结构的应用。不同于标准滚动轴承的标准化选型逻辑,这类定制化的支撑轴承结构,往往需要匹配特定安装空间的边界要求,在设计阶段就要提前考虑安装位的干涉问题。从结构形态来看,该轴承采用一体式基座搭配上部卡槽的设计,基座上预留的长条形安装腰孔,能够适配一定范围内的安装孔位偏差,现场装配时不需要对安装基面做二次扩孔修正,能大幅降低现场安装的调整工作量。上部的卡槽结构主要用于匹配被支撑轴件的端部定位凸台,避免轴件在运转过程中出现轴向窜动,相比传统的轴端挡圈定位方式,

  这种一体式卡槽的定位接触面积更大,在承受交变冲击载荷时,应力分布更均匀,不容易出现局部应力集中导致的结构断裂问题。设计这类支撑轴承时,首先要明确被支撑部件的载荷特性,如果是应用在内燃机曲轴支撑场景,需要重点考虑曲轴运转时的径向交变载荷,基座的壁厚要根据载荷大小做对应加强,同时卡槽的配合公差要控制在合理区间,过松会导致轴件运转时产生异响振动,过紧则会导致装配困难,甚至在热胀冷缩时出现轴件卡滞的问题。如果是应用在机床的进给导向部位,除了基础的支撑强度要求,还要考虑支撑面的耐磨性能,通常会在卡槽的接触面上预留耐磨衬片的安装槽,后期维护时只需要更换耐磨衬片即可,不需要整体更换轴承基座,能有效降低设备的全生命周期维护成本。从安装边界来看,

  该轴承的基座底面为完整的平面结构,安装时需要保证基面的平面度误差不超过0.05mm,否则基座锁紧后会出现结构变形,导致上部卡槽的同轴度超差,直接影响被支撑轴件的运转精度。基座上的腰型安装孔长度方向预留了12mm的调整余量,能够补偿安装机架在焊接或机加工过程中产生的孔位偏差,对于小型输送线这类焊接机架加工精度不高的应用场景,这种设计的适配性会远高于固定孔位的标准轴承座。在实际选型应用中,还要考虑使用场景的环境特性,如果是应用在多粉尘的输送设备上,需要在卡槽的端部预留密封件的安装位,避免粉尘进入支撑接触面造成异常磨损;如果是应用在有切削液的机床加工场景,基座的材质要选用耐腐蚀的铸铁材质,同时表面做防锈处理,

  避免长期接触切削液出现锈蚀卡滞的问题。这类支撑轴承的结构设计没有采用复杂的曲面造型,所有的机加工面都是平面或规则圆弧面,普通的三轴铣床即可完成全部加工工序,不需要定制特殊的加工刀具,加工成本可控,适合批量生产应用。在三维建模过程中,需要重点校验腰型孔的位置与上部卡槽的位置公差,保证安装后被支撑轴的中心高与设计值一致,避免出现传动部件不同心导致的额外载荷。同时要注意基座与上部卡槽的过渡圆角设计,圆角半径不能过小,否则在热处理环节容易出现应力开裂的问题,也会在承受重载时成为应力薄弱点。对于需要添加润滑的应用场景,可以在卡槽的侧壁预留润滑油注油孔,油孔的位置要避开应力集中区域,同时保证润滑油能够顺利进入支撑接触面,形成稳定的油膜降低磨损。
