棱柱形接头齿隙消除正弦传动结构

　　在往复式直线传动、精密进给工位的实际应用场景中，棱柱形滑动接头的传动间隙一直是影响传动精度的核心问题，尤其是在频繁正反转的工况下，制造公差累积、长期运行磨损带来的齿隙会直接导致输出端运动滞后、位置偏差，严重时甚至会引发机构冲击振动，缩短整套传动组件的使用寿命。这套齿隙消除结构正是针对这类棱柱接头的传动痛点设计，依托正弦机构的传动原理，通过预紧组件的介入实现传动间隙的实时补偿，从结构层面消除反向传动空程。

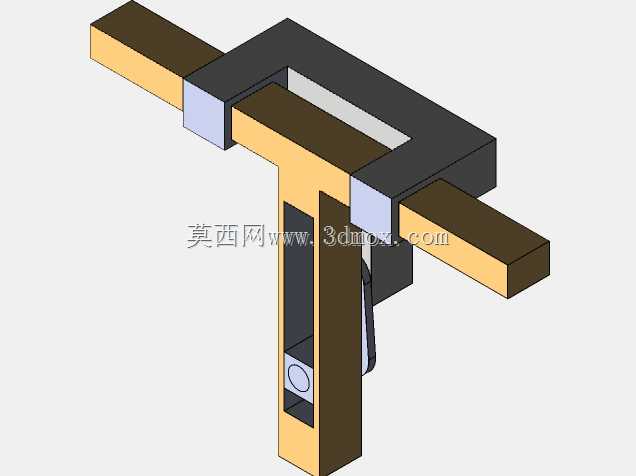

　　整套结构的核心传动逻辑依托正弦机构实现旋转运动到直线往复运动的转换，蓝色输入曲柄作为动力输入端，可连续接收旋转动力输入，通过铰接结构带动红色滑块在黄色滑块的滑槽内做相对滑动，进而驱动黄色滑块沿固定导向方向做直线往复输出。在无补偿结构的常规设计中，红色滑块与黄色滑槽之间因加工精度限制、长期运行磨损必然存在反向间隙，当曲柄转向切换时，滑块需要先走完间隙空程才能带动输出端动作，直接导致输出运动与输入曲柄的旋转角度不对应，在需要精密位置控制的工位上，这种偏差会直接造成加工或送料精度超标。

　　设计过程中，针对间隙补偿的可靠性做了多轮结构验证，最终选用弹簧作为预紧施力元件，弹簧的刚度选型经过严格计算，既要保证预紧力足够克服滑块运行阻力，让红色滑块在全行程范围内始终贴合黄色滑槽的同一侧接触面，从根源上消除正反转换向时的空程间隙，又要避免预紧力过大导致滑块与滑槽之间的摩擦阻力激增，造成不必要的动力损耗与接触面磨损。结构的导向部分采用棱柱形滑动接头形式，相比圆柱面导向，棱柱面的抗扭转性能更优，可承受更大的侧向倾覆力矩，适配需要承受偏载的传动工位。

　　从安装边界来看，整套结构的外形轮廓适配常规小型精密传动工位的安装空间，输入曲柄的旋转中心与输出滑块的运动轴线处于同一平面，安装时只需保证曲柄旋转轴的支撑刚度，以及黄色滑块的导向面与设计运动方向平行即可，不需要额外增加复杂的调整机构。滑动接触面的设计预留了润滑脂存储槽，可在装配时填充润滑脂降低运行摩擦系数，延长维护周期。在实际工况验证中，这套结构可适配每分钟0-300次的往复运动频率，在长期连续运行工况下，弹簧的预紧力可自动补偿滑块与滑槽的磨损量，始终保持零间隙传动状态，避免了常规间隙调整结构需要定期拆机调整垫片的繁琐维护流程。

　　需要注意的是，弹簧的安装位置需保证施力方向与滑块间隙方向同轴，避免出现偏载导致滑块卡滞，红色滑块与滑槽的接触面粗糙度需控制在Ra1.6以下，降低摩擦阻力的同时减少磨损量。整套结构没有采用复杂的异形零件，所有构件均可通过常规铣削、磨削工艺加工完成，加工成本可控，适合在小型精密送料机构、仪器仪表调节机构、轻工设备的往复工位上批量应用，可有效提升传动精度，降低机构运行的冲击噪声。
