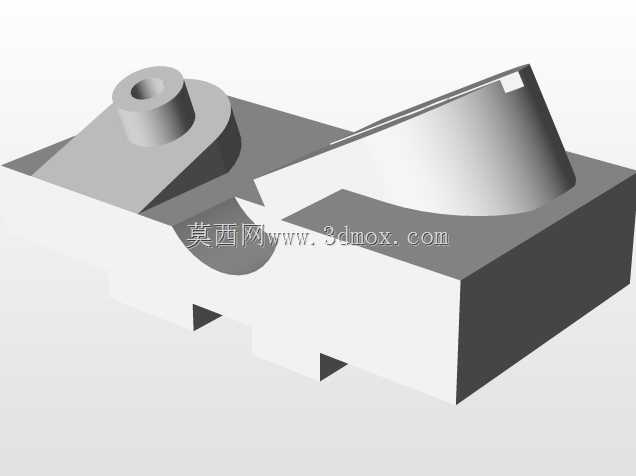

带凸台与弧形槽的机械组合基座结构

　　该组合基座结构在非标自动化生产线的工位定位模块中应用广泛，常见于小型工件的承载、定位与工装对接场景，可作为检测工位、装配工位的基础承载件，直接安装在生产线的铝型材框架台面上，为上方的定位销、检测传感器或者小型执行元件提供稳定的安装基准。从结构功能来看，基座左侧的带孔圆柱凸台，主要用于穿装定位销轴或者小型导向轴，孔位的同轴度公差控制在0.02mm以内，可保证穿装的轴类件运行无卡滞，凸台与基座主体采用一体化结构设计，避免了拼接结构带来的装配误差，同时提升了凸台部位的抗剪切强度，在承受侧向载荷时不会出现连接松动的问题。基座中部的弧形凹槽结构，并非简单的减重设计，其弧形曲面的轮廓度经过严格校核，可与对应弧形轮廓的工件实现面接触定位，相比传统的点接触或者线接触定位方式，面接触能够有效分散工件装夹时的压应力，避免工件表面出现压痕，尤其适合薄壁类、易变形工件的定位装夹场景，凹槽的深度经过反复测算，既保证工件放置后不会出现侧向滑移，又不会因为槽深过大导致工件取放不便。基座右侧的斜向凸台结构，其斜面的倾斜角度匹配对应执行元件的安装角度，可直接将小型气缸或者压头组件安装在该斜面上，无需额外设计角度调整垫块，减少了装配环节的调整工作量，斜台表面预留的小型方形槽位，用于嵌装行程开关的触发挡片，挡片安装后与斜面齐平，不会突出结构表面干扰工件的正常输送。从安装边界来看，基座底部为平整的矩形安装面，四个边角位置预留了沉头安装孔，

　　沉头孔的深度可保证M6内六角螺丝安装后螺丝头部完全沉入孔内，不会突出底面影响基座与安装台面的贴合度，基座的整体长宽尺寸控制在120mm80mm范围内，总高度不超过45mm，属于小型工装基座范畴，不会占用过多的生产线安装空间，可在紧凑的工位布局中灵活布置。设计过程中，首先根据工位的承载需求确定基座的主体壁厚，主体壁厚设置为8mm，既保证整体结构的刚性，在承受10kg以内的垂直载荷时变形量不超过0.01mm，又尽可能控制整体重量，减少材料消耗。左侧圆柱凸台的高度设置为15mm，内孔直径为8mm，适配常规的8mm直径导向轴，凸台根部设置了R3的过渡圆角，避免应力集中导致的根部断裂问题，在长期承受交变载荷的工况下，过渡圆角可有效分散应力，

　　提升结构的疲劳寿命。中部弧形槽的半径根据常用定位工件的外轮廓半径设置为25mm，槽的两侧边缘设置了C1的倒角，方便工件顺利滑入槽内定位，不会因为边缘毛刺刮伤工件表面。右侧斜台的倾斜角度设置为30度，匹配常规小型压装气缸的安装角度，斜台表面的方形槽尺寸为5mm5mm，深度为2mm，刚好适配标准的行程开关挡片安装尺寸，槽位旁边预留了M3的螺纹孔，用于挡片的螺丝固定。基座底部除了四个边角的安装孔之外，还在中部位置设置了两个定位销孔，销孔直径为4mm，用于基座安装时与台面的定位销配合，保证基座每次拆装后的重复定位精度控制在0.01mm以内，无需重新调整工位位置。在实际应用中，该基座可根据不同的工位需求，在对应的安装位上更换不同的配件，

　　比如在左侧凸台的内孔中穿装不同直径的定位销，即可适配不同孔径的工件定位，中部弧形槽可根据工件轮廓更换对应的镶块，无需更换整个基座，大幅降低了工装改造成本。结构的所有棱边除了特意保留的功能边之外，都做了倒角或者圆角处理，避免操作过程中锋利的边缘划伤操作人员，同时也减少了加工过程中毛刺的产生，降低后续钳工处理的工作量。从建模逻辑来看，整个结构采用草图拉伸、切除、圆角等基础特征构建，没有复杂的曲面特征，加工工艺性良好，可直接采用整块铝料或者45号钢通过铣床加工完成，加工工序简单，普通的三轴数控铣床即可完成所有特征的加工，无需特殊的工装夹具，加工成本较低，适合批量制作应用在不同的生产线工位上。
