单开门分层壁挂式金属储物柜体结构

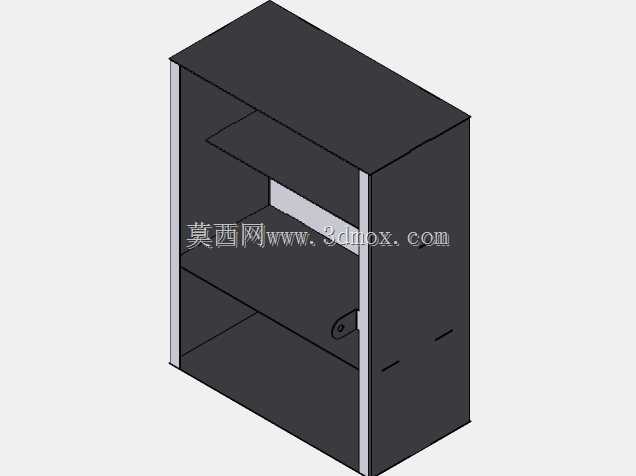

　　这类壁挂式分层金属柜体，在民用弱电配套、小型通讯站点配套、户外零散设备防护场景中应用十分广泛，不同于落地式大容量机柜，这类小尺寸柜体更适配空间局促、安装点位分散的使用场景，比如楼道弱电分线点、小型商户通讯设备挂载点、厂区零散控制单元的外置防护场景，都能见到这类结构的柜体。从实际使用需求出发，这类柜体首先要满足壁挂安装的承重要求，背部预留的安装挂孔位置需要匹配常规墙面膨胀螺栓的排布间距，安装后柜体与墙面的间隙控制在合理范围，既避免墙面凝露直接接触柜体背板，也不会因为间隙过大导致积灰难清理。柜体内部的分层隔板采用可调节设计思路，隔板侧边预留的卡位槽可以根据内置设备的高度灵活调整层间距，比如放置小型光端机、接线端子排、小型电源模块时，

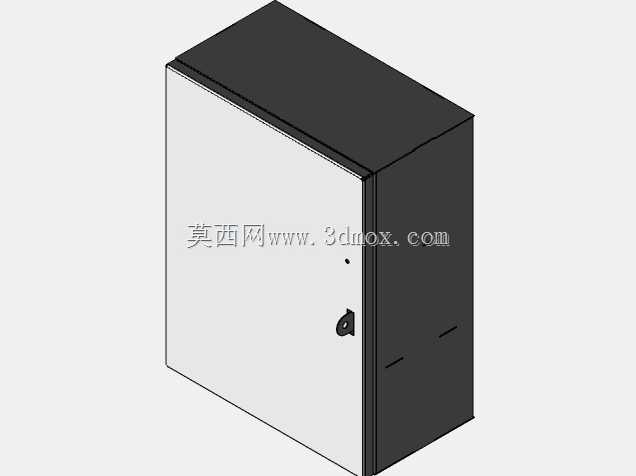

　　可以按需调整每层的高度空间，避免空间浪费，也不会因为层高不足挤压设备接线。单开门的铰链结构采用隐藏式内装设计，铰链固定在柜体侧壁与门体内侧，关闭后门体与柜体边框完全贴合，配合边框处的内嵌密封胶条，可以阻挡日常灰尘、飞溅水渍进入柜体内部，适配半户外的安装环境。门体侧边的锁具采用小型转舌锁结构，锁舌闭合时卡入柜体侧壁的锁孔，不需要额外加装外挂锁具，关闭后外观平整，不会有突出部件剐蹭过往人员。柜体整体采用冷轧钢板折弯成型，所有折弯处的圆角半径控制在1.5倍板厚范围，既避免折弯处应力集中导致板材开裂，也能消除尖锐边角带来的安装划伤风险。内部隔板的承重设计按照每层5kg的均布载荷校核，隔板边缘做折边加强处理，

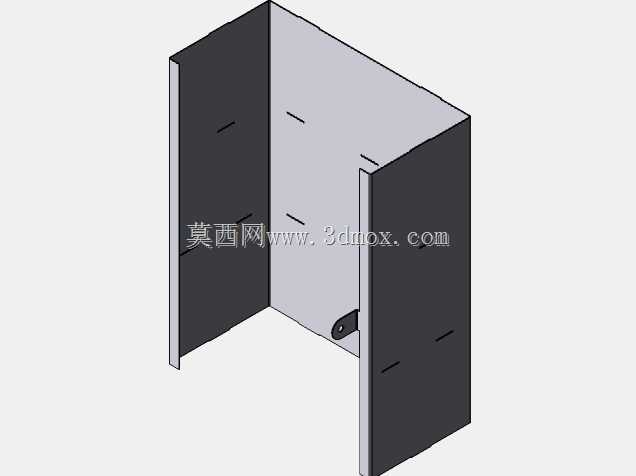

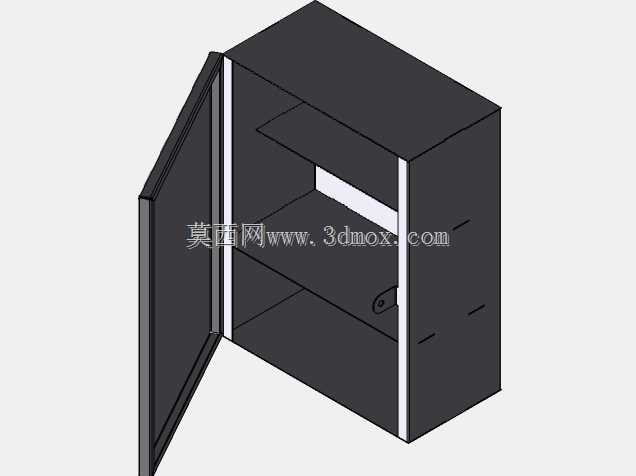

　　不需要额外加装加强筋就能满足常规小型通讯配套设备的放置需求，不会因为长期承重出现中部下弯变形。柜体的走线预留位置设置在柜体底部与顶部的敲落孔位，安装时可以根据进线方向敲掉对应位置的孔盖，穿线后配合密封圈做好进线处的防护，避免虫鼠顺着走线缝隙进入柜体内部破坏线路。门体开启角度可以达到110度，完全开启后不会遮挡内部层板的操作空间，日常检修、更换内部设备时不需要完全拆卸门体，就能完成所有接线与设备更换操作。从建模逻辑来看，这类柜体的结构拆解完全遵循钣金加工的工艺顺序，先完成各个板件的展开尺寸校核，再对应添加折弯特征、安装孔位、锁具与铰链的让位结构，所有孔位的位置公差控制在钣金加工的常规公差范围内，加工时不需要二次划线定位，

　　直接通过数控冲床就能完成所有孔位的加工，减少后续装配的配钻工作量。柜体的外形尺寸控制在壁挂安装的合理区间，宽度与深度的比例适配常规墙面安装，不会因为深度过大突出墙面过多影响通道通行，也不会因为宽度过小导致内部设备排布拥挤，接线空间不足。安装边界方面，柜体背部的挂孔设计为上窄下宽的葫芦孔形式，安装时先将膨胀螺栓固定在墙面上，再将柜体挂入螺栓后向下卡紧，最后在柜体下部的固定孔位加装固定螺栓，就能完成柜体的牢固安装，单人就能完成整个安装流程，不需要额外的辅助托举设备。日常使用中，这类柜体的维护成本极低，表面采用静电喷塑处理，耐日常刮擦与轻微腐蚀，长期使用不会出现表层脱落生锈的问题，内部层板可以根据使用需求随时拆卸调整，适配不同阶段的设备存放需求，不需要整体更换柜体就能完成内部空间的适配调整。
