精密可调式机用快动夹持钳结构设计

　　这款夹持钳主要面向小尺寸工件的精密装夹场景，在小型CNC精雕机、平面磨床、慢走丝线切割、台式钻床的工位上十分常用，尤其适合夹持厚度在30mm以内的小型五金件、电极毛坯、试样块等加工对象，相比普通台虎钳，它的装夹行程更短、响应速度更快，不需要反复旋转长丝杠来调整开口量，在频繁更换工件的小批量精密加工场景下，能大幅缩短装夹辅助时间。

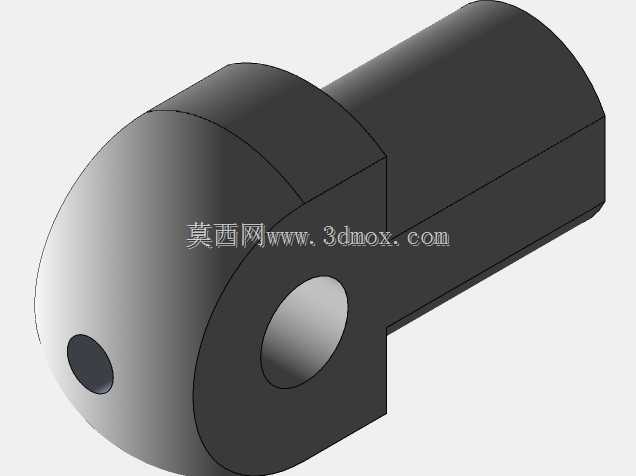

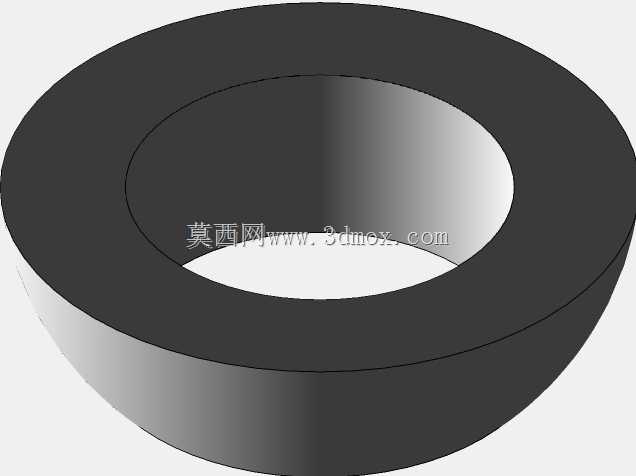

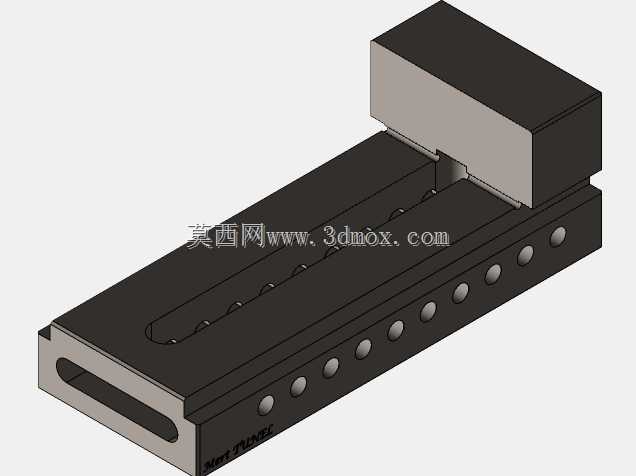

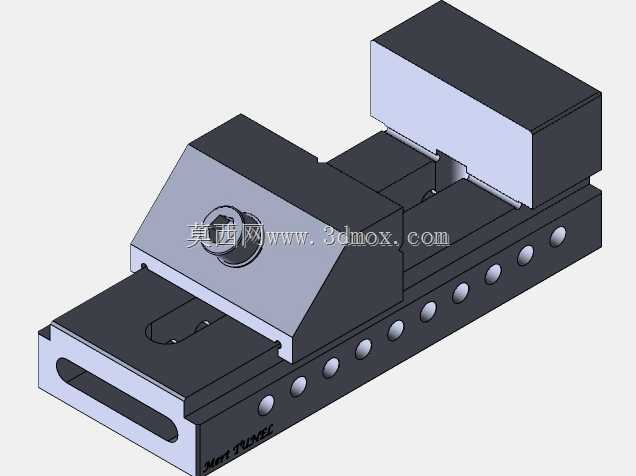

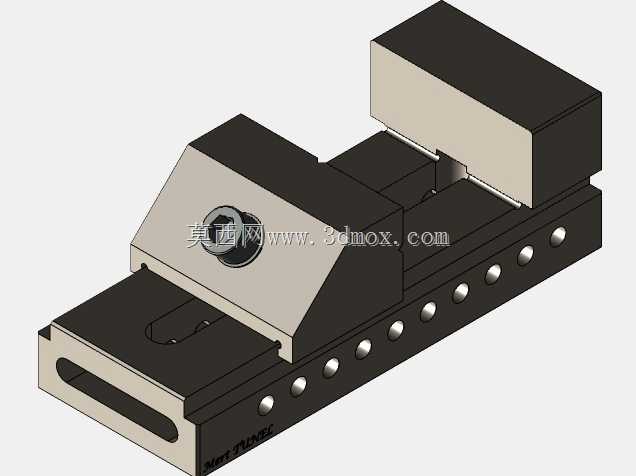

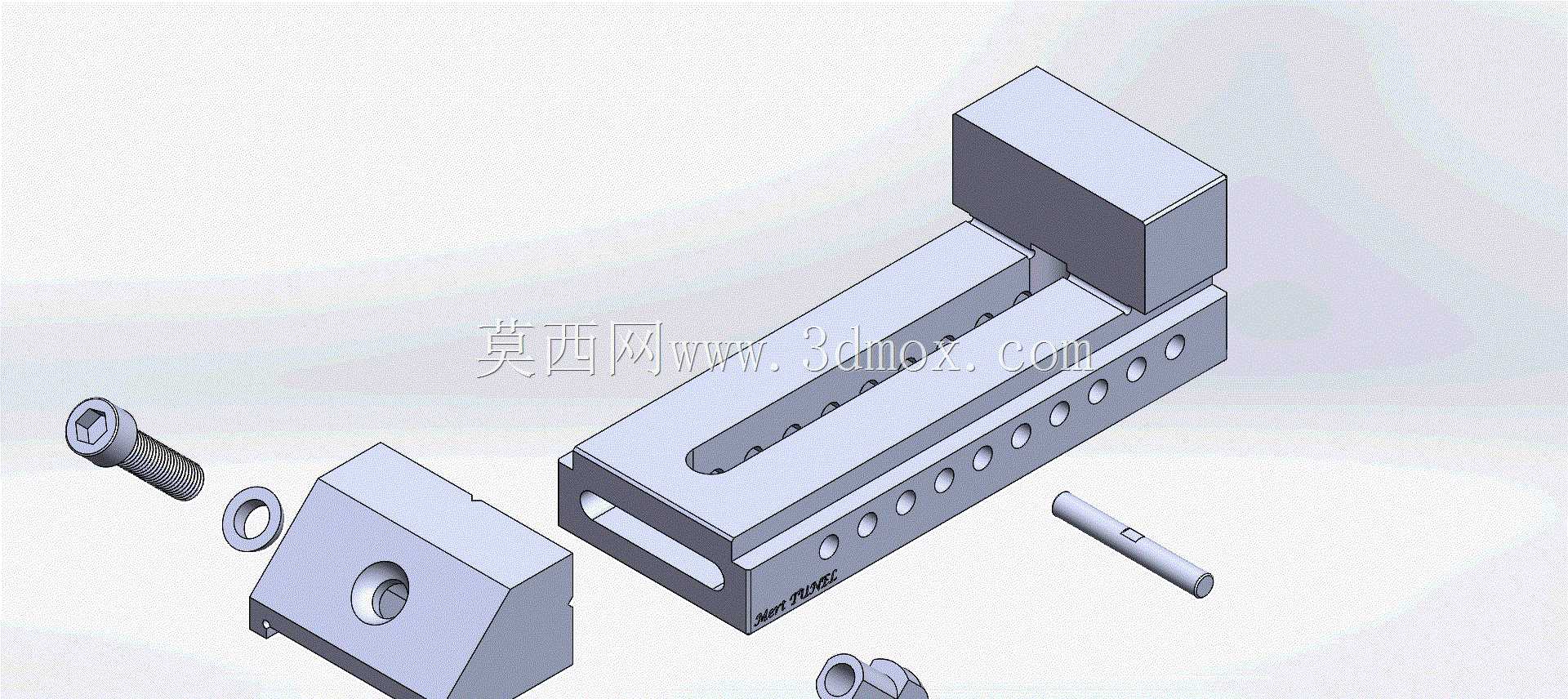

　　从结构设计逻辑来看，它放弃了传统虎钳的全长丝杠传动方案，固定钳身和活动钳身之间采用了斜楔锁紧配合侧面等距定位孔的组合结构，活动钳身可以沿着钳身底部的导轨槽快速滑动到接近工件的位置，将定位销插入对应位置的定位孔完成粗定位，再通过钳身顶部的锁紧螺钉推动斜楔块完成最终的夹紧动作，这种设计既保留了丝杠夹紧的大夹紧力优势，又省去了丝杠长距离空行程旋转的时间，在小行程装夹场景下操作效率比传统丝杠虎钳提升60%以上。钳身的导轨部分采用了一体式铣削成型的矩形导轨结构，导轨配合面做了0.02mm的间隙配合公差，活动钳身滑动过程中不会出现上下翘动的问题，夹紧时固定钳口和活动钳口的平行度可以控制在0.01mm/100mm以内，能够满足精加工工序的装夹精度要求，不会因为装夹偏差导致工件加工面出现垂直度、平行度超差的问题。

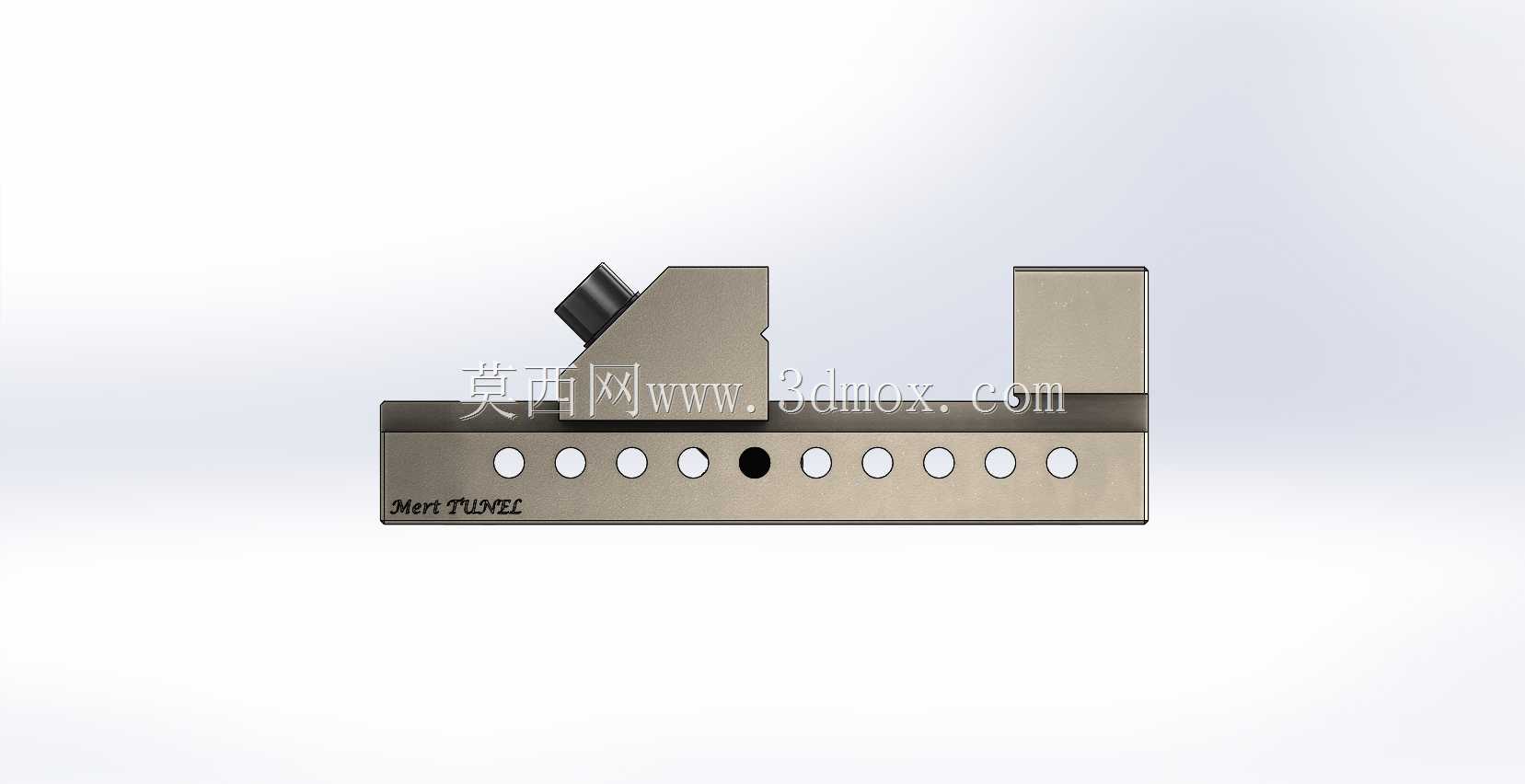

　　钳身侧面均匀排布的定位孔间距为10mm，每个定位孔都经过铰削加工，和定位销的配合公差为H7/h6，定位销插入后不会出现晃动间隙，粗定位的重复精度可以控制在0.05mm以内，不需要每次装夹都反复调整钳口位置。钳口部分采用了可拆卸式设计，钳口夹持面做了细密的交叉网纹滚花处理，滚花深度0.3mm，既可以增加夹持摩擦力，防止加工过程中工件出现滑移，又不会在工件表面留下过深的夹痕，对于表面质量要求较高的精加工工件，还可以更换为软质钳口或者光面钳口，适配不同材质工件的装夹需求。

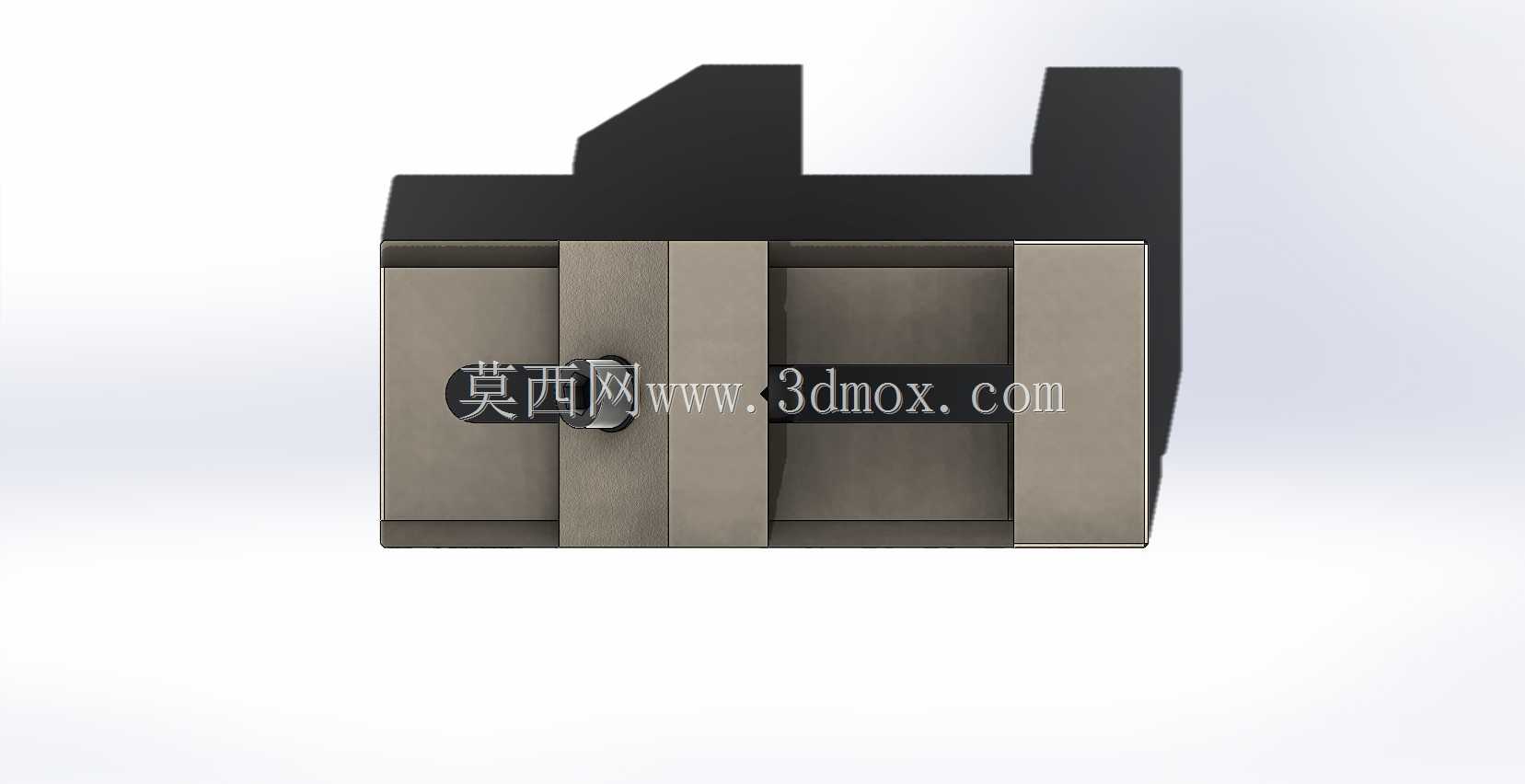

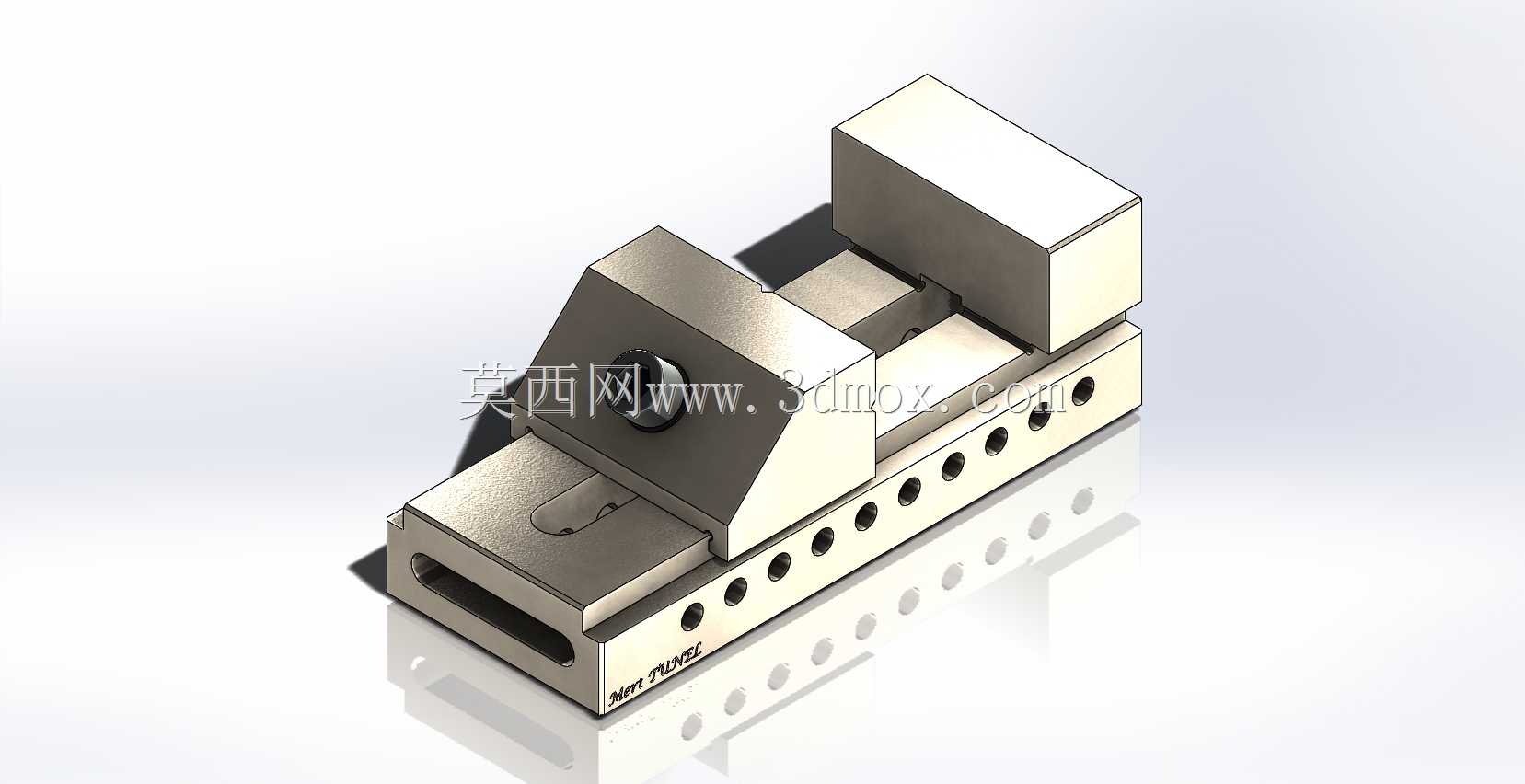

　　从安装边界来看，这款夹持钳的底座采用了标准的平口钳安装槽设计，底座厚度为18mm，两侧的安装槽宽度为8mm，可以直接通过T型螺栓固定在机床工作台上，不需要额外制作过渡连接板，底座底部做了0.01mm的平面度加工，安装后和工作台面的贴合率可以达到90%以上，不会因为安装面不平导致钳身变形。整体外形长度控制在120mm，宽度50mm，闭合状态下总高度为45mm，最大开口量为60mm，占用工作台面的空间很小，在小型加工设备的台面上可以同时安装多台，实现多工件同时装夹加工，进一步提升小型零件的批量加工效率。

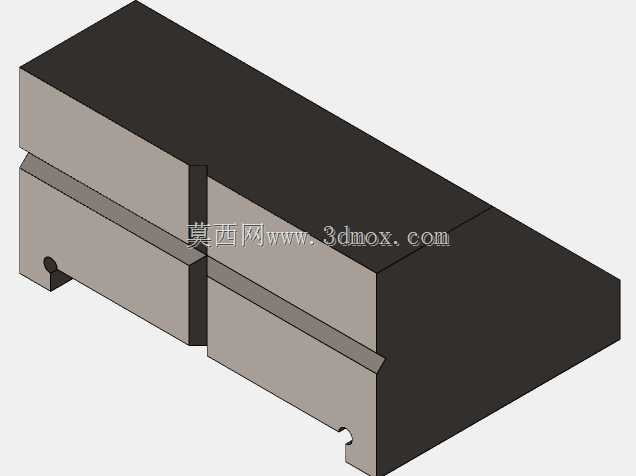

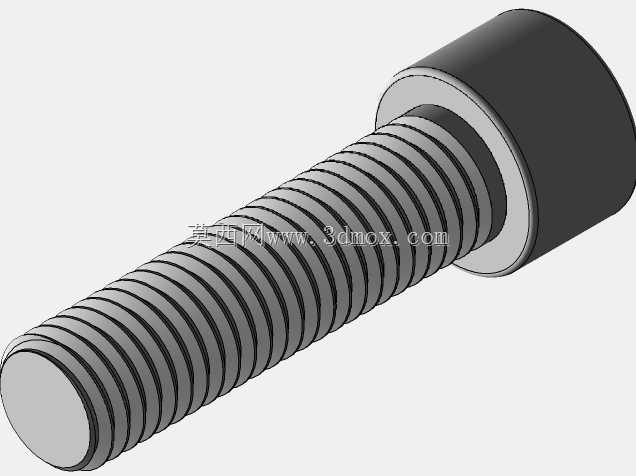

　　在受力结构设计上，锁紧螺钉的位置设置在活动钳身的受力中心线上，夹紧力的作用方向和钳身导轨面平行，不会产生使活动钳身上翘的倾覆力矩，即使在承受较大的铣削力、磨削力时，活动钳身也不会出现抬头问题，夹紧可靠性有充足保障。钳身的基体材料采用45号钢整体铣削成型，关键受力部位做了调质处理，硬度达到HB220-250，钳口、锁紧斜楔、定位销这些易磨损零件则采用合金工具钢制作，淬火硬度达到HRC55-60，长期使用不会出现磨损变形，使用寿命远高于普通铸铁材质的小型台钳。斜楔锁紧的角度设计为7度，这个角度处于机械自锁角度范围内，即使加工过程中出现振动，锁紧机构也不会自行松脱，不需要额外增加防松结构，结构简单可靠，日常维护只需要定期在导轨面和斜楔配合面涂抹少量润滑脂即可，没有复杂的维护需求。

　　实际使用过程中，操作人员只需要一只手就可以完成全部装夹动作：拉动活动钳身贴住工件，插入定位销，拧紧顶部的锁紧螺钉即可完成装夹，拆卸工件时只需要松开锁紧螺钉半圈，拔出定位销就可以快速移开活动钳身，对于需要频繁上下料的加工工序，这种快动结构的操作便利性优势十分明显。它的装夹力可以通过锁紧螺钉的拧紧力矩进行调整，拧紧力矩控制在8N·m时，夹紧力可以达到1200N，完全能够满足小型零件铣削、磨削、钻孔加工的切削力承载需求，不会出现工件夹不紧飞出的安全隐患。
