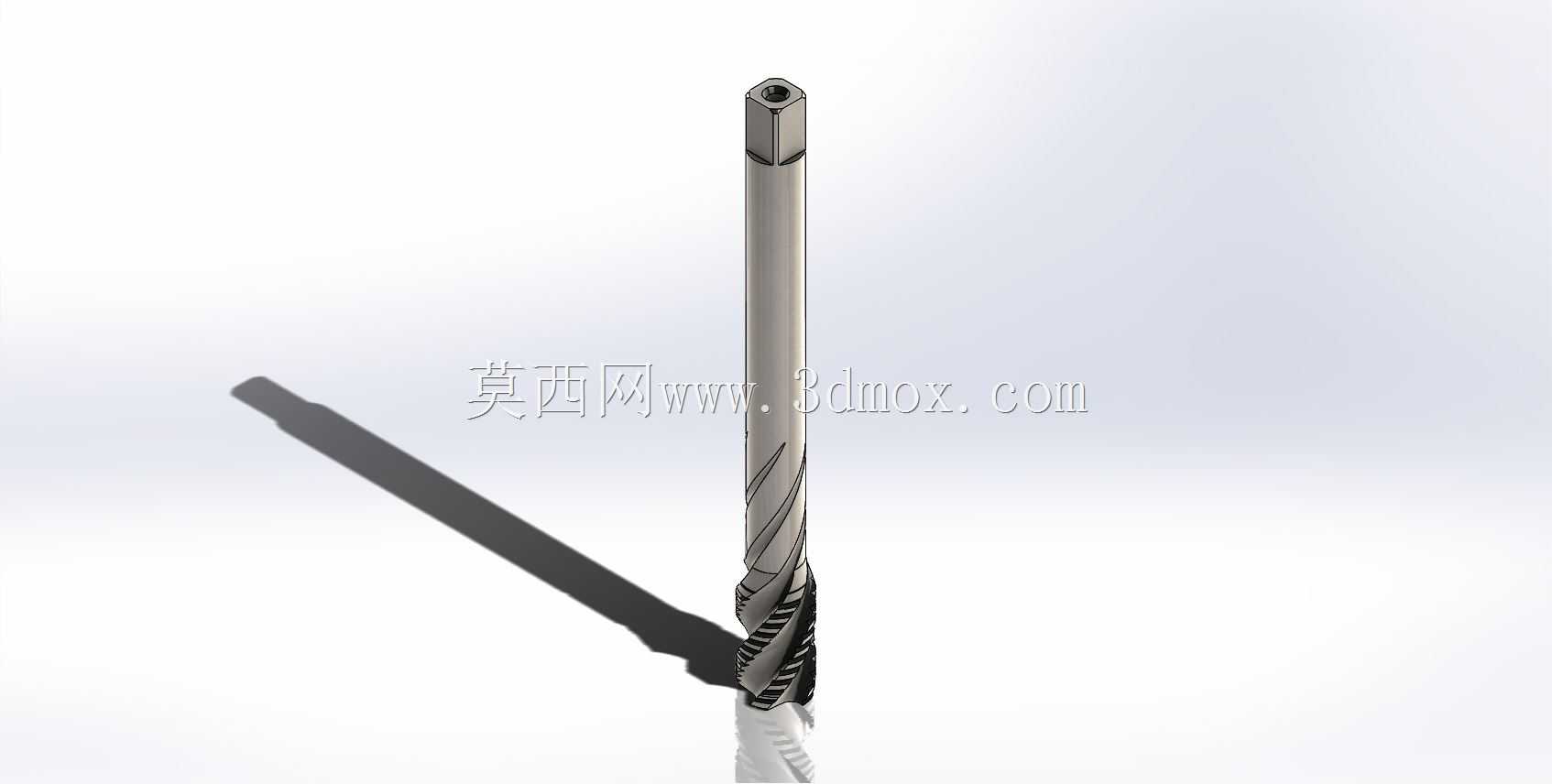

M12机用螺旋槽内螺纹加工丝锥结构

　　在机械加工的攻丝工序场景里，M12规格的螺旋槽丝锥是盲孔内螺纹加工的核心刀具之一，日常多用于普通钢件、有色金属件的内螺纹成型作业，区别于直槽丝锥的排屑方向，螺旋槽结构可将切屑沿槽体向上排出，避免盲孔加工时切屑堆积在孔底刮伤已加工螺纹牙型，也能减少切屑卡滞造成的丝锥崩刃、折断问题。从结构设计来看，这款丝锥整体为细长杆状结构，工作端分布有符合M12公制粗螺纹参数的切削牙型，切削部分磨有合适的切入锥角，分担每一圈切削齿的切削负荷，避免单齿吃刀量过大造成刀具磨损过快；螺旋槽的槽型经过圆弧过渡优化，既保证切屑卷曲排出的顺畅度，也兼顾刀体核心部分的结构强度，避免槽深过大导致刀具刚性不足，在攻丝过程中出现扭转变形、折断的情况。

　　柄部采用标准方尾结构，可与攻丝夹头的方孔配合传递扭矩，方尾的尺寸匹配常规机用攻丝夹头的装夹范围，装夹时无需额外改制夹头，适配绝大多数摇臂钻床、立式加工中心、台式攻丝机的装夹接口，安装时只要保证丝锥与待加工底孔的同轴度，控制合适的进给速度与切削转速，就能获得符合公差要求的内螺纹。从尺寸边界来看，丝锥的总长度符合机用丝锥的常规长度规格，可满足常规厚度工件的盲孔攻丝深度要求，切削部分的长度覆盖M12螺纹的标准旋合长度需求，加工出的螺纹有效长度可满足普通螺纹连接的强度要求；柄部直径小于螺纹大径，攻丝过程中柄部不会与已加工的螺纹表面发生刮擦，避免破坏螺纹表面粗糙度。在实际生产应用中，这类丝锥常配合M12螺纹对应的底孔钻头使用，

　　加工前需确认底孔直径符合公制螺纹底孔的参数要求，底孔深度需预留足够的排屑空间，避免丝锥行进到孔底时顶到工件造成崩齿；切削过程中可根据工件材质选用合适的切削液，钢件加工选用乳化液或极压切削油，有色金属加工选用煤油或专用切削液，降低切削区域的温度，减少刀具磨损，延长丝锥的使用寿命。设计这类丝锥的三维模型时，需要重点还原螺旋槽的螺旋升角、切削牙型的齿形角、方尾的对称度等关键结构，保证模型导入CAM软件后可直接用于加工仿真，验证刀具与工件、夹具之间是否存在干涉，也可用于工装设计时的刀具空间避让校核，避免工装结构与丝锥柄部、排屑槽发生碰撞，影响攻丝工序的正常进行。日常设备维护中，这类丝锥属于消耗类刀具，需要根据加工工件的数量定期检查切削齿的磨损情况，当切削刃出现磨损圆角、崩缺时及时更换或修磨，避免加工出的螺纹出现牙型不全、尺寸超差的问题，影响后续螺纹连接的装配精度与连接强度。
