工业车间双层操作平台灌装生产设施

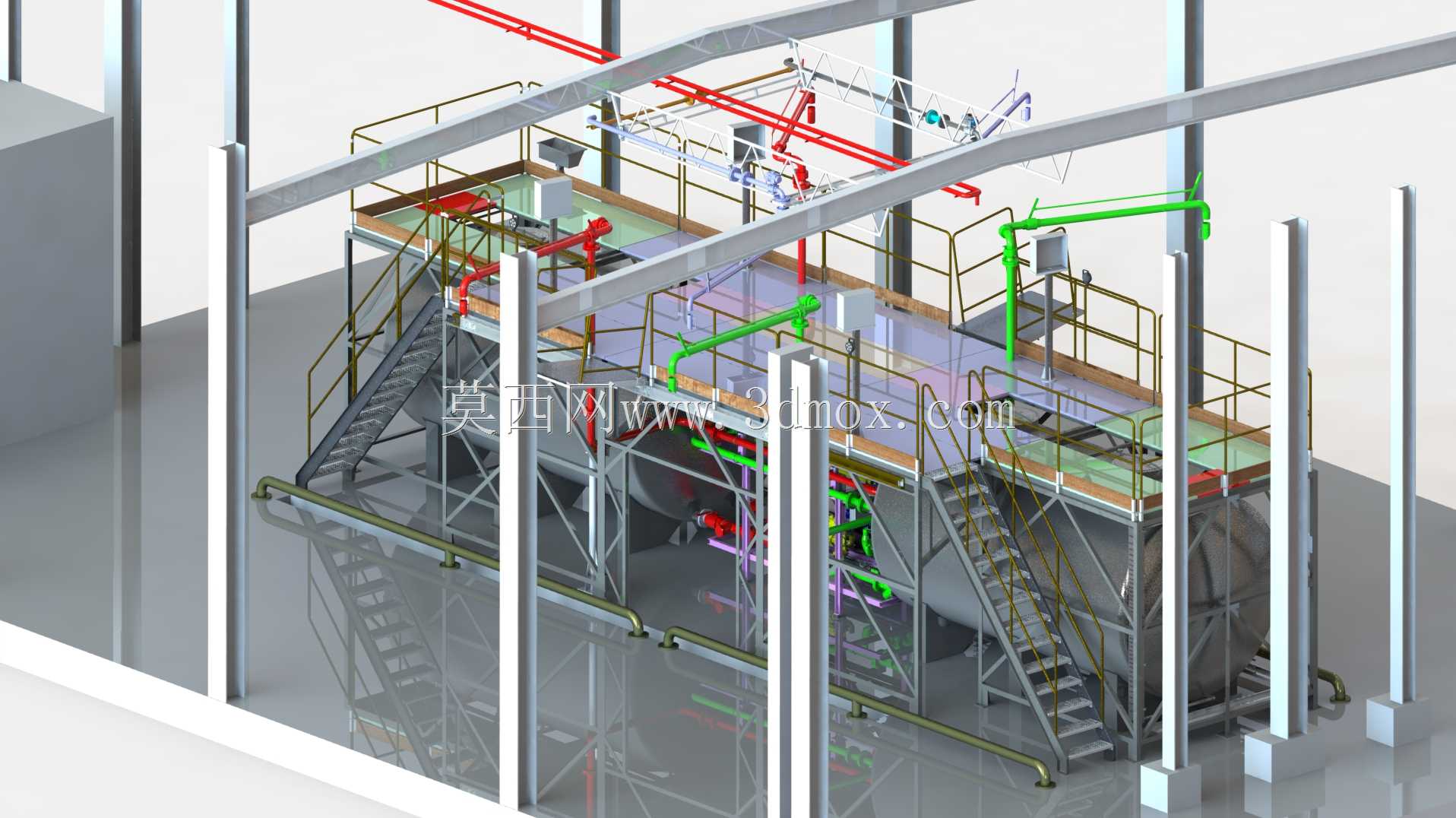

　　这套灌装设施的三维结构完整还原了规模化生产车间内的灌装作业单元布局，整体采用双层钢构平台设计，上层为操作作业面，下层布置储料罐体与管路输送系统，适配日化、食品、化工等行业的流体物料批量灌装生产场景。从结构布局来看，平台主框架采用H型钢作为承重立柱，主梁与次梁通过焊接加螺栓紧固的方式连接，平台面铺设防滑花纹钢板，周边设置1.2米高的标准化安全护栏，护栏间隔1米设置竖向立杆，中部加设两道横向横杆，避免作业人员意外跌落。平台两侧设置斜钢梯作为上下通道，钢梯踏步采用防滑格栅板，倾斜角度控制在45度以内，扶手高度与平台护栏保持一致，满足日常巡检与物料转运的通行需求。

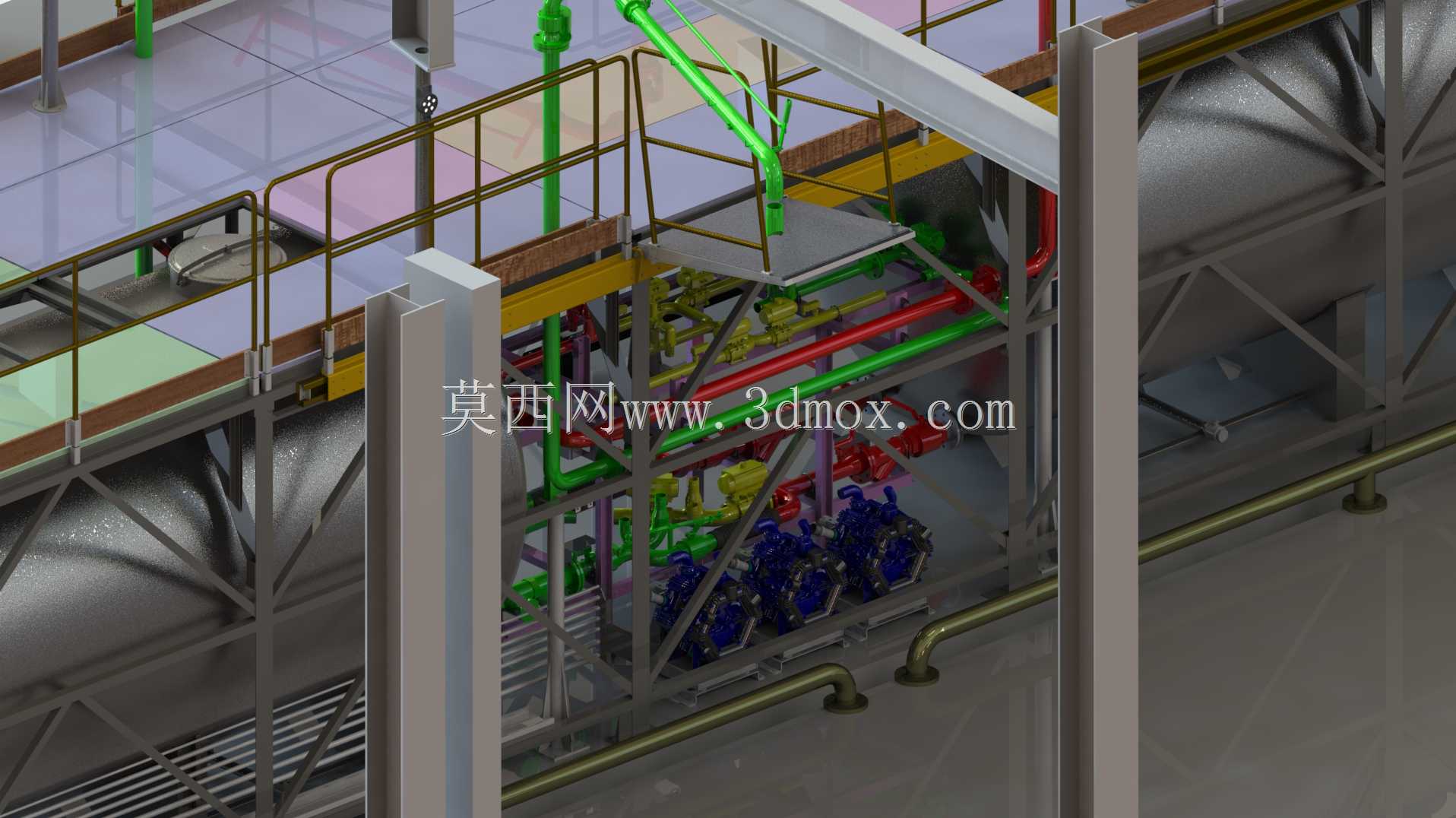

　　管路系统的排布遵循介质流向与操作便利性原则，不同功能的管路采用差异化颜色标识，红色管路为高压物料输送主管，沿平台顶部主梁下方排布，通过支管连接至各个灌装工位；绿色管路为清洗与吹扫管路，沿平台护栏内侧布置，预留快装接头，可在换产时快速对接清洗设备完成管路清洁；黄绿色管路为排污与废液回收管路，沿平台底部支架排布，带有千分之三的倾斜坡度，确保废液可自流至收集端。所有管路的固定采用管卡与支架结合的方式，支架焊接在平台钢结构上，管卡与管路之间加装橡胶减震垫，减少输送过程中的管路振动与噪音。

　　上层操作面预留了多个灌装工位的安装接口，每个工位旁设置了操作按钮盒的安装位，工位间距根据常规灌装容器的尺寸设置为1.2米，满足作业人员操作与容器周转的空间需求。平台上还预留了电控柜与检测仪表的安装区域，可根据实际生产需求加装流量传感器、称重模块等计量组件，实现灌装量的精准控制。下层的储料罐体采用鞍式支座固定在地面基础上，罐体顶部设置人孔与进料口，侧面设置液位计接口与出料口，出料口通过金属软管与上层的物料主管连接，补偿平台与罐体之间的安装误差与沉降差。

　　从安装边界来看，整套设施的占地长度约12米，宽度约6米，平台上层作业面高度为4.2米，顶部管路最高点距离地面5.8米，安装时需要预留周边1.5米的巡检通道，地面基础需要满足每平方米2吨的承重要求，钢柱底部采用预埋地脚螺栓的方式与地面固定，螺栓埋深不小于300毫米，确保整体结构的稳定性。设计过程中充分考虑了日常维护的便利性，所有阀门、仪表的安装位置都预留了操作空间，钢梯的位置设置在平台两端，方便人员快速到达各个作业区域，管路的排布避开了设备吊装的通道，后期更换罐体或灌装组件时无需大规模拆解现有结构。

　　在安全设计方面，平台所有临边位置都做了踢脚板设计，高度150毫米，防止工具或小零件从平台掉落砸伤下层人员；物料管路的低点都设置了排液阀，方便停机时排空管路内的残留物料，避免物料凝结堵塞管路；电气线路的走线采用穿镀锌钢管的方式，沿钢结构支架排布，与物料管路保持200毫米以上的安全间距，符合车间电气安全规范。整套结构的模块化程度较高，平台钢结构、管路系统、楼梯护栏都可以拆分加工后现场组装，降低运输与安装的难度，适配不同车间的现有布局调整需求，可根据实际产能增减平台长度与灌装工位数量，灵活适配不同规模的生产线建设需求。
