工业级Siklone旋风分离装置结构设计

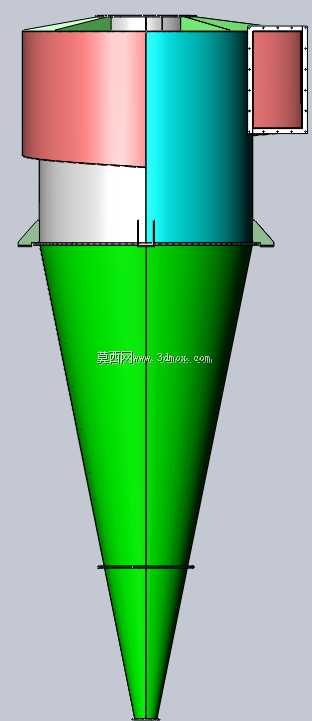

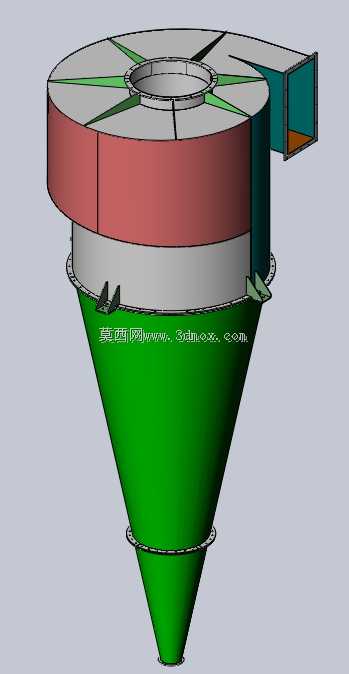

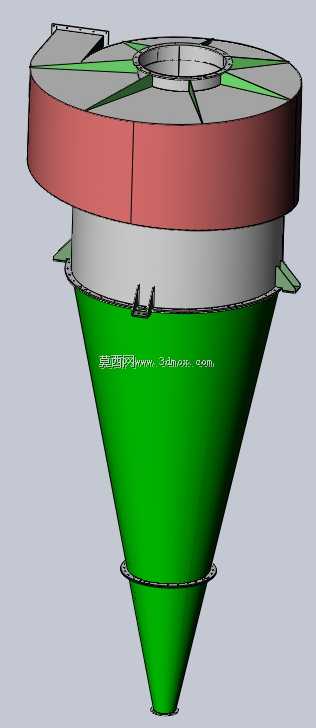

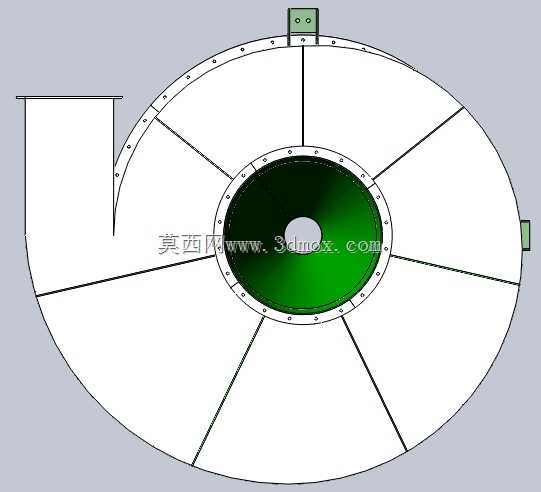

　　在工业除尘、粉体输送、物料分选等场景中，旋风分离装置是无需滤材即可完成气固、液固两相分离的核心设备，这款Siklone旋风分离器的三维结构设计，完全围绕现场工况的分离效率、压损控制、安装适配性展开。从结构布局来看，设备采用上圆下锥的经典流道构型，上部圆柱段为切向进风的预分离腔，顶部中心设置排气芯管，下部圆锥段为颗粒沉降区，锥角设计经过流场模拟优化，避免了常规小锥角易出现的锥壁结料、大锥角分离行程不足的问题。上部圆柱段的切向入口采用蜗壳式渐缩结构，含尘气流进入后可快速形成稳定的旋转流场，避免入口处的气流对冲造成的压损飙升，入口法兰的安装孔位采用等距环形排布，可适配不同角度的风管对接，现场安装时无需额外调整管道走向，降低施工改造成本。

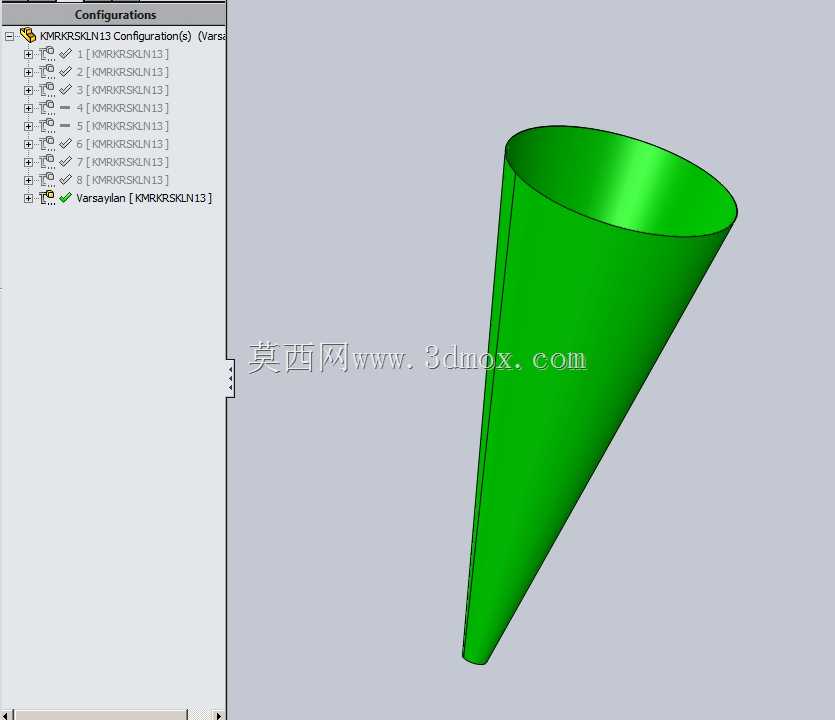

　　顶部的排气芯管插入深度经过反复校核，插入过深会缩短颗粒沉降行程，插入过浅则会造成气流短路，直接将未分离的细颗粒带出排气口，芯管外壁设置的导流筋板可破坏芯管外壁的附面层气流，减少细颗粒在芯管外壁的附着堆积，避免长期运行后流道通径缩小造成的风量衰减。下部圆锥段的排料口采用标准法兰接口，可直接对接关风器、卸料阀等下游排料设备，锥段外壁设置的支撑耳座采用三点均布设计，可适配钢架支撑、平台吊装等多种安装方式，耳座的螺栓孔采用长圆孔设计，可抵消设备加工、现场安装的尺寸误差，避免安装时强行对接造成的结构应力集中。从功能实现逻辑来看，含尘气流从切向入口进入圆柱段后，在离心力作用下，密度较大的固体颗粒或液滴被甩向筒壁，沿壁面螺旋下滑进入锥段，

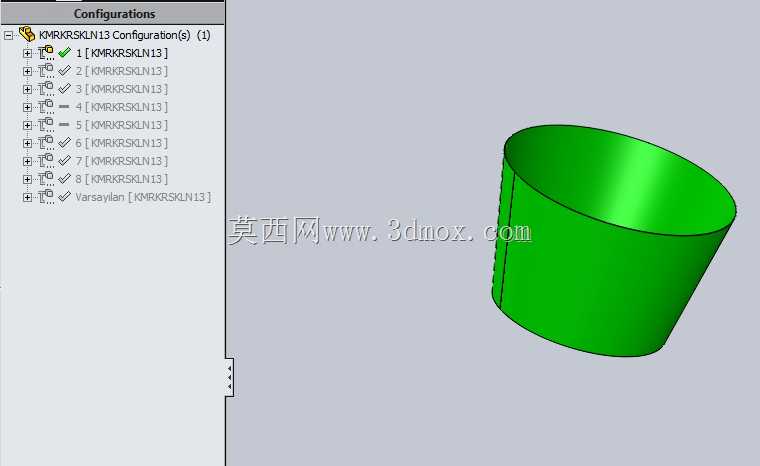

　　最终从底部排料口排出，净化后的气流在锥段底部形成内旋流，沿中心区域向上从顶部排气芯管排出。整个分离过程完全依靠气流自身的旋转动能完成，无需额外的动力部件，也没有过滤元件，运行过程中不存在滤材堵塞、更换的运维成本，适合处理高浓度、大颗粒的含尘气流，常作为布袋除尘器、滤筒除尘器的前置预处理设备，可提前去除80%以上的大颗粒粉尘，大幅降低后端精过滤设备的滤材负荷，延长滤材使用寿命。在设计过程中，针对不同工况的适配性也做了结构预留，圆柱段与锥段采用法兰连接结构，可根据处理风量的大小更换不同高度的圆柱段或不同锥角的锥段，无需重新制作整套设备；进风口的尺寸可根据现场风管的风速要求做适配调整，保证入口风速控制在14-22m/s的合理区间，

　　风速过低会导致离心力不足分离效率下降，风速过高则会造成壁面磨损加剧、压损飙升。设备内壁的流道全程做光滑过渡处理，没有突兀的凸起或直角结构，避免流场中出现局部涡流造成的颗粒返混，同时减少颗粒对壁面的冲刷磨损，针对磨蚀性较强的物料工况，还可在壁面预留耐磨衬板的安装空间，无需修改主体结构即可加装耐磨层。从安装边界来看，设备整体为立式安装结构，上部圆柱段的直径决定了单台设备的处理风量，安装时需要预留顶部排气口的风管对接空间、侧面进风口的管道操作空间，以及底部排料口的卸料设备安装空间，设备周边需要预留不小于600mm的检修通道，方便定期检查入口磨损、排料口密封情况。设备运行时的动载荷较小，支撑平台的载荷按照设备满料重量的1.5倍设计即可满足要求，无需额外做减震基础。在实际工程应用中，这类旋风分离器可单独用于木屑收集、粮食分选、矿山粗除尘等对排放要求不高的场景，也可多台并联组合用于大风量的工业除尘系统，相比电除尘、布袋除尘等设备，其结构简单、造价低、运维成本低、耐高温性能好，可处理400℃以上的高温含尘气体，在冶金、建材、粮食加工、木工、化工等行业有着广泛的应用场景。这款三维模型完整还原了设备的所有结构细节，包括法兰连接孔位、支撑耳座、导流筋板等安装接口，可直接用于工程选型参考、结构优化设计，也可用于设备生产的下料、制作参考，模型的各部件均为参数化建模，可根据实际工况的处理风量、粉尘特性快速调整尺寸参数，大幅缩短设计周期。
