工业旋风式粉尘收集分离罐体结构

项目分类:除尘设备 发布时间:2022-06-09 ID:654175
  • 工业旋风式粉尘收集分离罐体结构
  • 工业旋风式粉尘收集分离罐体结构
  • 工业旋风式粉尘收集分离罐体结构

  该结构对应工业现场常见的旋风式粉尘收集与气固分离单元,整体采用上部圆筒、下部圆锥的立式布置,适合布置在木工加工、金属切削、粉体输送、喷砂清理、局部焊接烟尘抽排等需要将含尘气流先行预处理的工位。设备的核心作用不是依靠滤材拦截,而是利用气流进入筒体后的旋转运动,使密度较大的固体颗粒在离心作用下向筒壁迁移,沿内壁失去动能后滑落至下部锥段,相对洁净的气流则从中心区域向上排出,从而降低后级滤筒、布袋或风机入口的粉尘负荷。

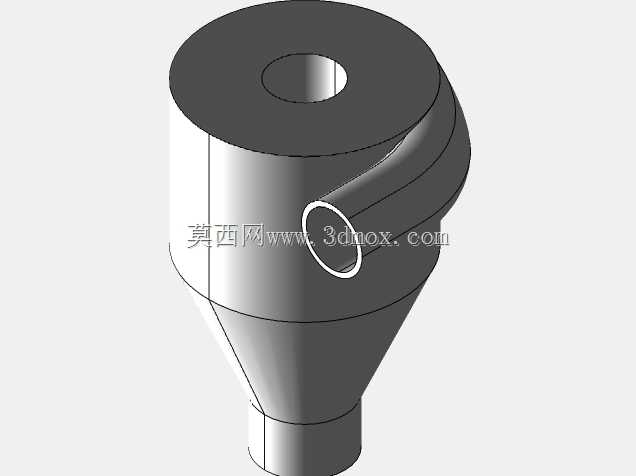

  从外形边界看,模型顶部为封闭圆筒端盖,中心预留排气通道,侧面设置切向引入的进风口,进风通道与圆柱外壁平滑相接,避免气流正对中心区造成短路。圆筒段提供稳定的旋转行程,直径与高度比例直接影响颗粒在气流中的停留时间;下部锥段逐步收缩,既能够引导沉降粉尘向底部出口汇集,也可维持外壁附近旋转流场的连续性。底部小直径接口用于连接集料桶、卸灰阀或密闭收尘容器,选型时需要保证锥段角度不过陡,减少已沉降颗粒被二次卷吸的风险。

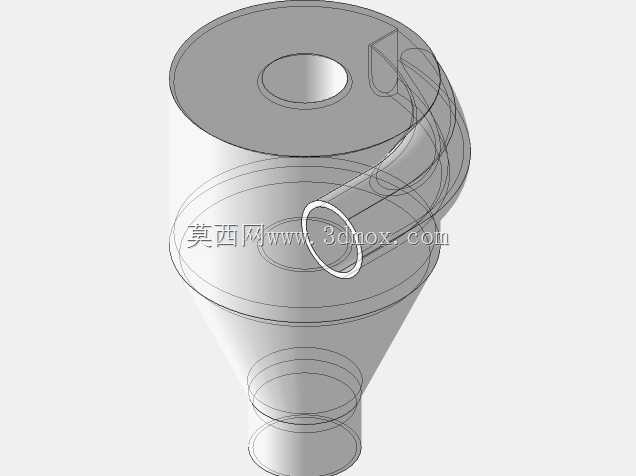

  建模时应重点核对切向入口的高度、宽度及其与圆筒外壁的搭接关系。入口若过度伸入筒体,会扰乱主旋流;若仅贴边而过渡不足,则容易在进口处产生局部涡流和压损。筒体内部可见的螺旋导向面用于辅助气流沿既定方向下行,其曲率应连续,端部不宜形成突兀台阶,否则粉尘会在台阶处堆积。中心排气筒的插入深度需要与进风口下缘保持合理高差,使含尘气流先沿外圈完成分离,再转入内圈上升,减少未经分离的粉尘直接从排气口逃逸。

  安装层面,该罐体通常采用立式架空方式,底部需留出集料桶拆装或卸灰阀维护空间,侧面进风口对接吸尘支管,顶部排气口连接后级管道与风机。设备外围应设置检修平台或观察位置,筒体与支架接触处建议保留环向支撑面,避免薄壁圆筒局部受载变形。管道接入时要控制进出口方向,使现场管路尽量顺直,减少弯头造成的额外阻力。对于磨琢性较强的金属屑、砂粒或木粉,可在锥段内壁预留耐磨衬板或加厚区域;对于纤维性粉尘,则需关注底部接口直径,防止絮状物料架桥堵塞。

  结构设计上,圆筒、锥段、进风口和顶部盖板均适合采用钣金卷制或焊接件成型,三维建模时应保留壁厚、法兰搭接边和螺栓连接位置。锥筒与下部直段之间的相贯线需要顺滑过渡,焊缝区域避免形成内凸尖角。若用于负压抽吸工况,还应校核薄壁筒体在风机抽气时的刚度,必要时在筒身外侧增加环筋。整体结构没有复杂运动部件,维护点集中在底部排尘、入口磨损和顶部排气通道,工程应用中常作为多级除尘系统的第一级预分离设备,与后级过滤装置配合实现连续粉尘治理。
