车间等离子切割烟尘过滤净化装置

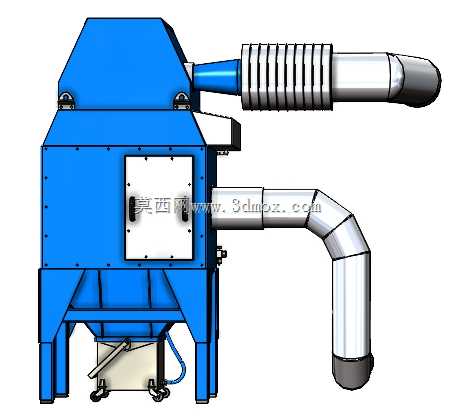

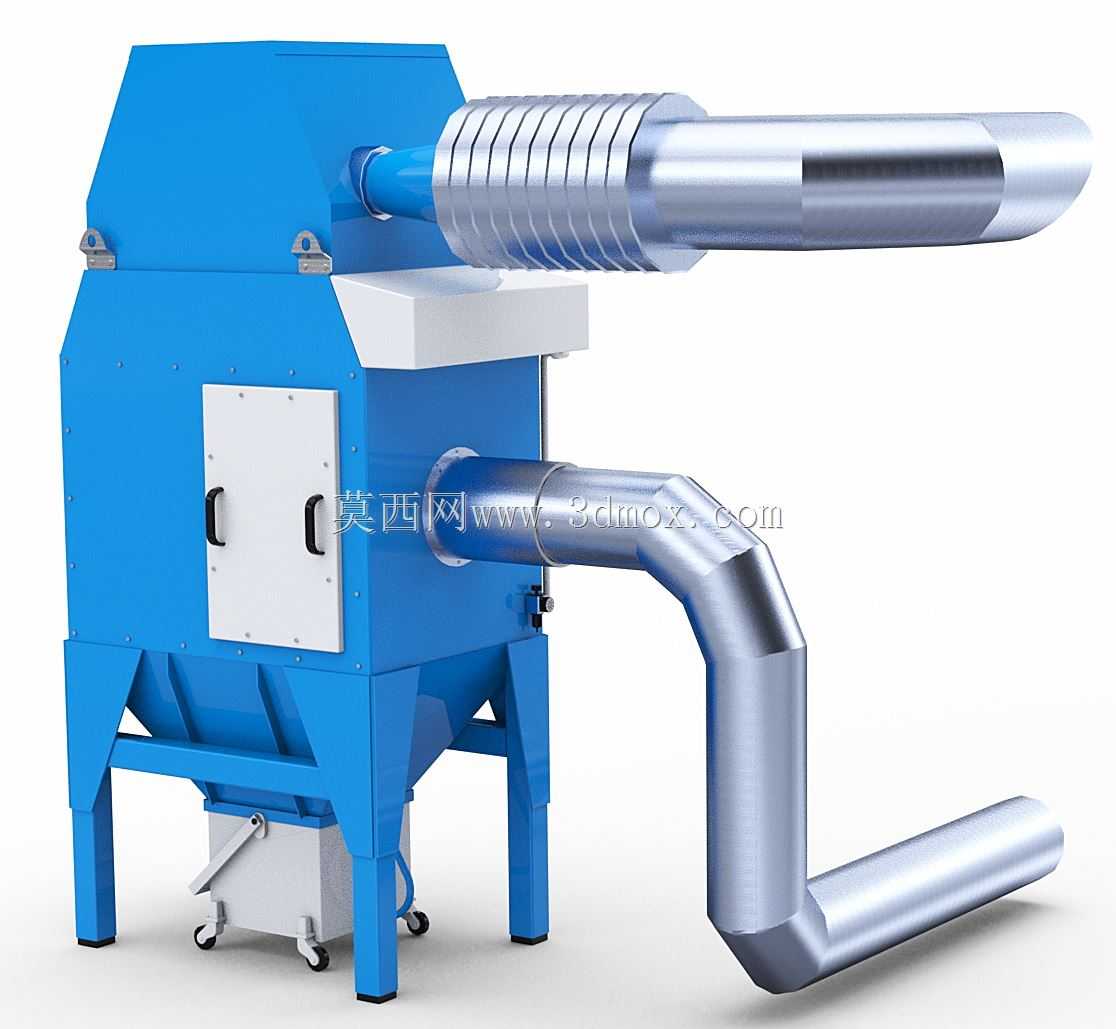

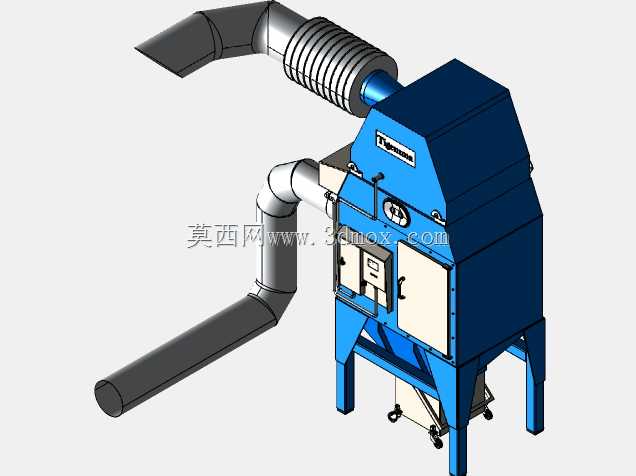

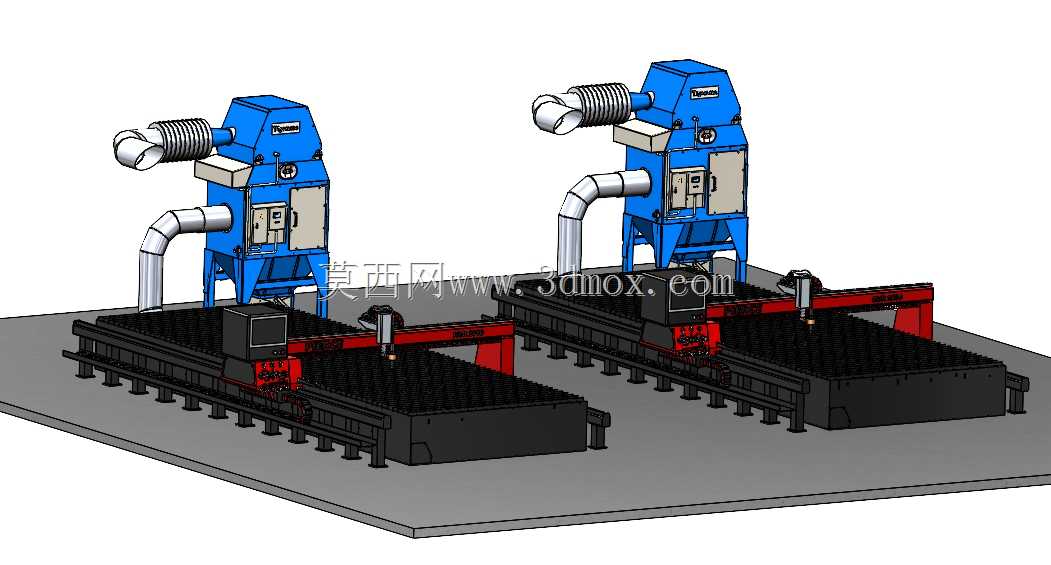

　　这套过滤净化装置主要面向金属切割加工车间的烟尘治理场景，在等离子、激光切割作业过程中，会产生大量含金属氧化物粉尘、有害烟气的污染空气，若直接排放不仅会恶化车间作业环境，还会不符合环保排放要求，该设备就是针对这类工况开发的点对点烟尘处理单元。从结构设计来看，设备采用立式塔架式主体结构，底部设置带脚轮的集尘抽屉，方便运维人员定期清理收集的粉尘，无需拆解主体结构即可完成积尘清运，适配车间连续化作业的运维需求。主体侧面设置检修门与控制模块安装位，日常更换滤材、检修内部过滤组件时，仅需打开侧门即可操作，不需要挪动设备整体连接的管路。进风管路采用分段式金属管道设计，搭配一段可伸缩的波纹软管段，能够适配不同安装位置的切割工位，

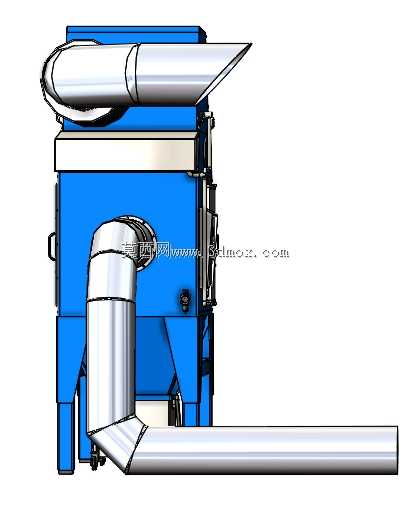

　　允许管道在一定范围内调整角度与延伸长度，不需要额外定制复杂的变径、转角管路，降低现场安装的改造成本。设备的过滤效率可达99.9%以上，抽取的含尘烟气经过多级过滤单元处理后，洁净空气既可以直接外排，也能通过回风管路送回车间内部，在冬季采暖期能够减少车间热量流失，降低采暖能耗。设计阶段采用1:1的实际步长比例建模，所有结构件的安装边界都做了干涉校验：主体支腿的高度预留了集尘抽屉的抽拉空间，侧面管路接口的位置避开了检修门的开合范围，顶部的斜角设计既可以减少设备顶部积尘，也能降低整体风阻，让气流在塔体内的流动路径更顺畅，减少风机负载。在安装适配性上，设备支腿采用固定式支撑结构，放置在平整的车间水泥地面即可，不需要做额外的地脚螺栓固定，

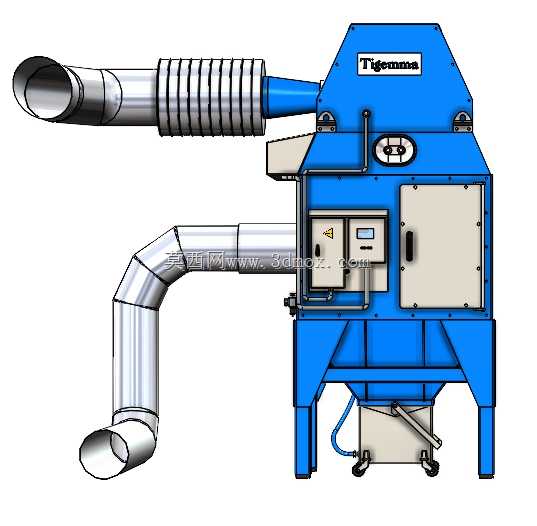

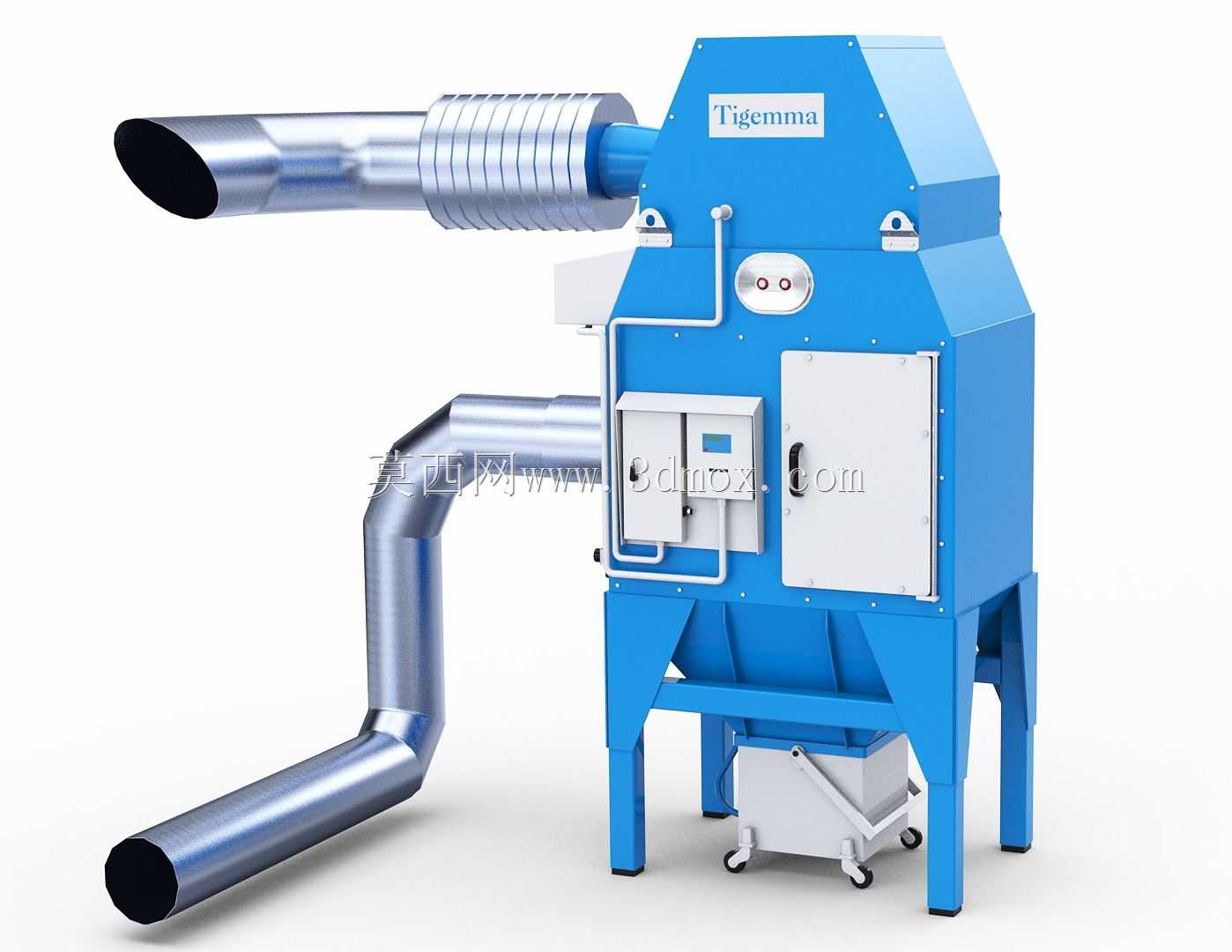

　　若需要移动工位，可借助叉车托举主体底部的支撑框架完成移位，适配多工位轮流作业的灵活生产需求。进风口的管道直径匹配常规切割工位的吸尘罩接口尺寸，现场安装时仅需将吸尘管路对接至设备进风口，接通电源即可投入使用，不需要复杂的管路调试。设备的控制模块集成在侧面的电控箱内，包含运行状态显示、压差报警、风机启停控制功能，当内部滤材积尘到一定程度、风阻超过设定阈值时，会触发提示信号，提醒运维人员及时更换滤材，避免过滤效果下降或者风机过载运行。从结构细节来看，所有管路连接位都做了翻边密封设计，避免含尘烟气从接缝处泄漏，设备外壳采用折弯成型的钣金结构，棱角处做了圆弧过渡处理，既可以提升外壳的结构强度，也能避免安装运维过程中剐蹭操作人员。底部集尘抽屉与主体的结合处设置密封胶条，防止收集的粉尘反向溢出到车间环境中，保证净化效果的稳定性。
