该结构为内燃机原理验证的原型方案,核心设计思路是改变传统曲柄连杆机构的动力传递路径,规避传统结构中连杆摆角带来的侧向分力损失。传统内燃机工作过程中,连杆随曲柄转动产生摆角,会对气缸壁施加持续侧向压力,这部分力不仅不参与扭矩输出,还会加剧活塞与缸壁的磨损,同时带来额外的摩擦热损耗,据常规台架测试数据,这部分损失占内燃机总机械损失的12%-18%区间。该方案将活塞的运动约束为纯垂直直线运动,动力通过沿D形路径布置的导轨传递至曲柄销,在做功冲程爆炸压力作用的区间内,活塞连杆始终保持垂直姿态,将燃气压力全部沿曲柄圆周切线方向施加,避免侧向分力的产生。

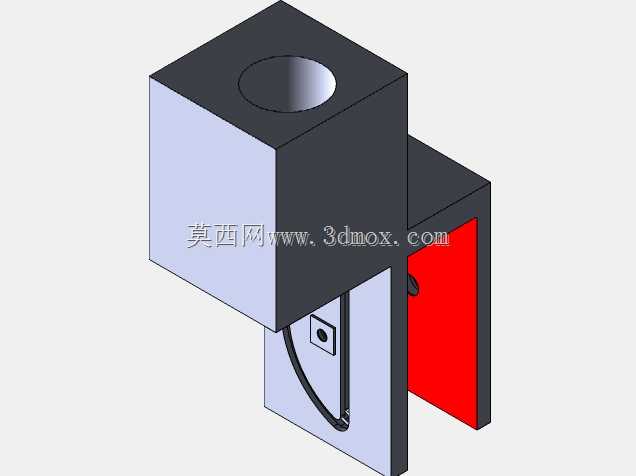

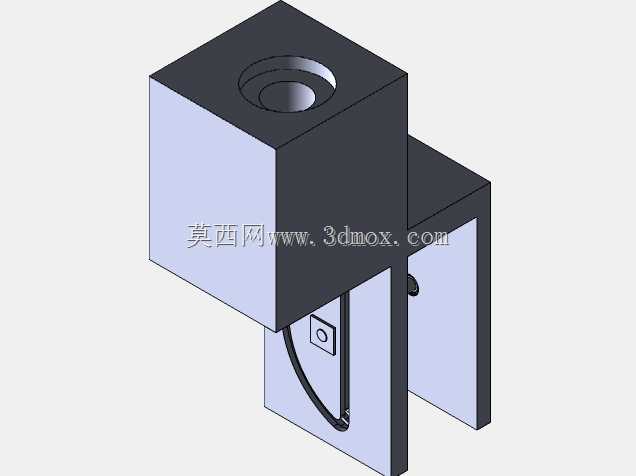

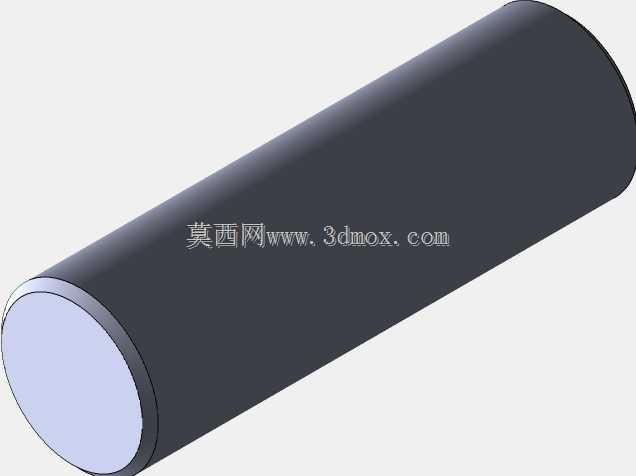

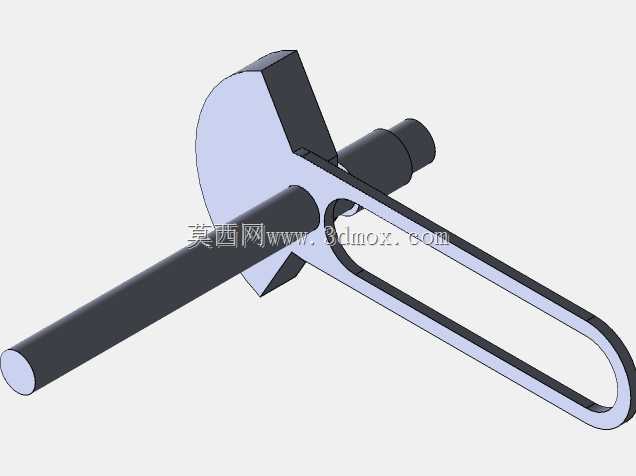

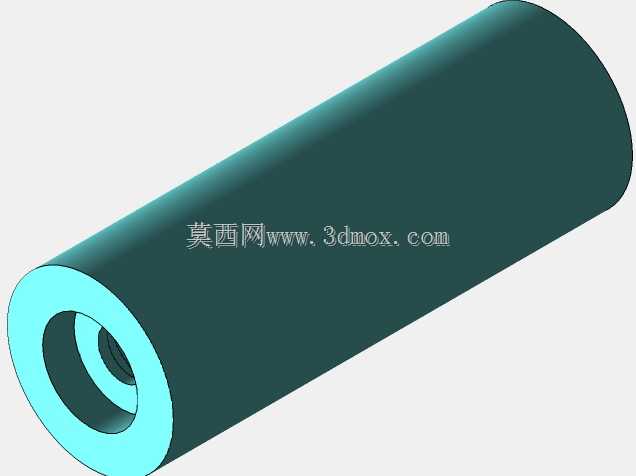

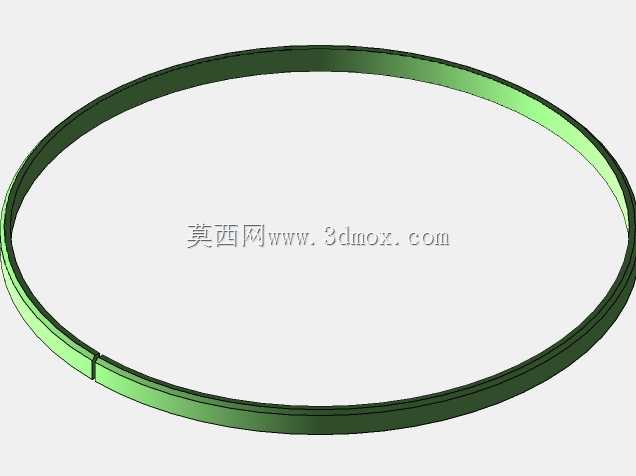

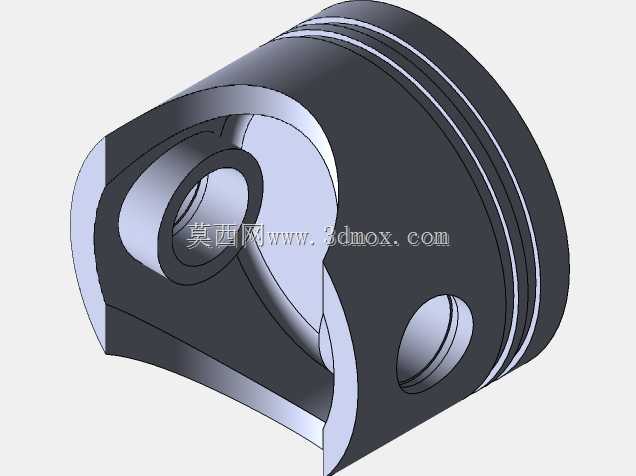

从结构布局来看,上部为方形截面的气缸腔体,顶部预留圆形燃烧室凹坑,腔体下部连接垂直导向段,活塞整体为方块式结构,侧面与导向段内壁配合,配合间隙按照热态工况预留0.03-0.05mm的膨胀量,避免热机状态下出现卡滞。活塞下端连接的传动件嵌入侧方的D形导轨槽内,导轨槽的轮廓曲线根据曲柄半径、连杆长度参数拟合,上止点位置对应曲柄的上死点,导轨在该位置设置近直线段,让活塞在上止点附近保持短暂停留,延长定容燃烧的时间,提升燃烧效率;下行段曲线匹配曲柄转动的圆周路径,将活塞的垂直直线运动转化为曲柄的连续圆周转动,下止点位置导轨平滑过渡,避免运动过程中出现刚性冲击。

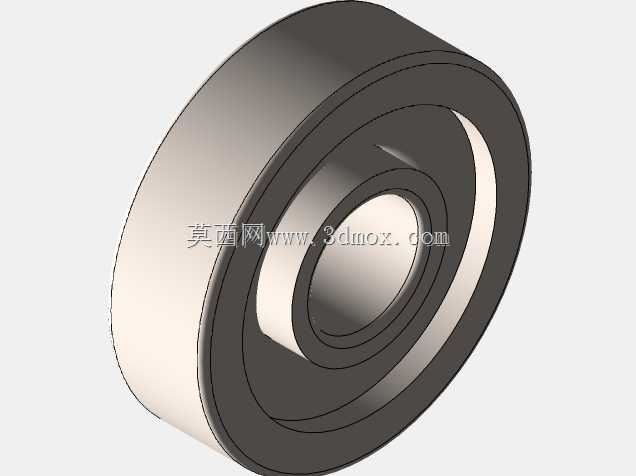

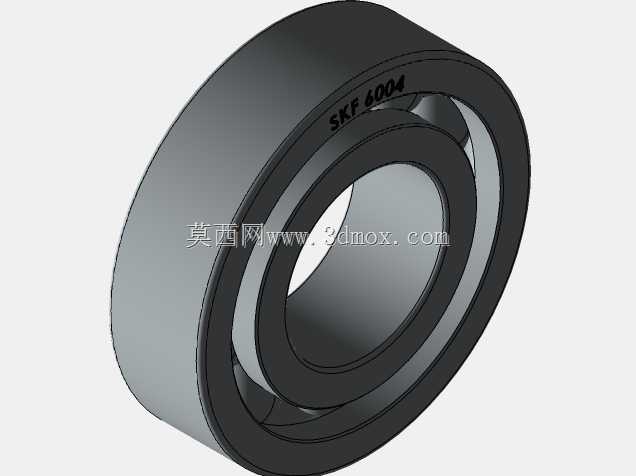

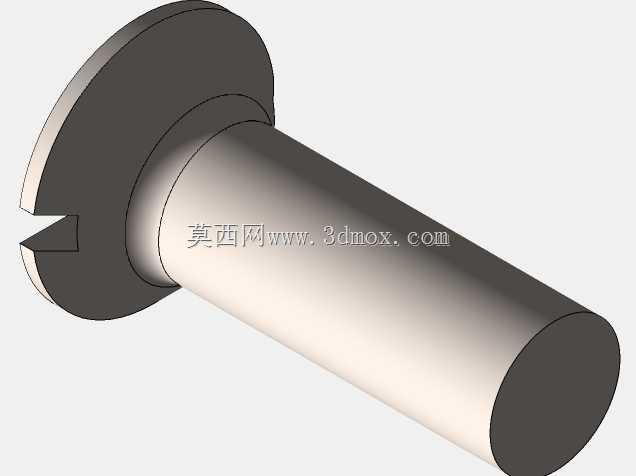

安装边界方面,整个结构的主体框架采用L型一体式支撑结构,气缸腔体与侧导轨安装面的垂直度公差控制在0.02mm以内,曲柄的安装孔中心与导轨基准面的位置度公差不超过0.015mm,保证传动件在导轨内运动时无卡滞。曲柄的回转直径对应活塞的设计行程,该原型的行程缸径比设定为1.15,适配中小排量柴油内燃机的参数区间,可直接用于单缸试验机的原理验证。
实际应用场景上,该结构可作为小型固定式发电机组动力、农用机械动力的原型参考,相比传统曲柄连杆结构,其机械效率可提升10%-15%,同时活塞与缸壁的侧向力消除后,可降低缸套的磨损速率,延长动力单元的大修周期。设计过程中针对运动干涉做了全行程仿真验证,传动件与导轨槽的配合面采用圆弧过渡,所有运动副的接触应力均控制在材料许用应力的70%以下,避免长期运行出现疲劳损坏。需要注意的是,该原型为原理验证结构,导轨部分的润滑、密封结构尚未做工程化适配,实际量产应用时需要在导轨侧增加独立的润滑油道,同时设置防尘密封结构,避免燃烧积碳、外界杂质进入导轨配合面加剧磨损。
